      最近的冲突暴露了全球导航卫星系统(GNSS)面对电子战的脆弱性，凸显了惯性导航系统(INS)对于需要保证位置、导航和授时 (APNT) 的应用的重要性。移动雷达系统，尤其是用于国防的移动雷达系统，在 GNSS 信号中断或不可用的情况下依赖于 INS。

      车载移动雷达系统尤其需要 INS，因为它们不断移动和改变方向，因此保持精确和连续的航向数据对于跟踪精度至关重要。随着时间的推移，INS 的漂移误差会累积，导致指向精度和跟踪效率显着降低。在 GNSS 信号受到干扰或干扰的环境中，车辆的移动可能会加剧和复合这些错误。

      了解雷达和惯性导航

      雷达是无线电探测和测距的缩写，是一种利用无线电波来确定距离、速度以及附近物体物理性质的技术。雷达系统主要有两种类型：

      360度雷达：也称为成像雷达，这种类型连续旋转扫描整个周围环境，提供有关检测到的物体的范围和密度的全面数据。然而，它需要完成完整的 360 度旋转，可能会导致检测快速移动目标的延迟，直到雷达返回到同一位置。

      静态雷达：与360度雷达不同，静态雷达保持固定视野，不旋转。为了实现类似于 360 度雷达的全面监视覆盖，通常将多个静态雷达排列在一个阵列中。这些设置可提供不同方向的全面覆盖，无需任何单个单元旋转。

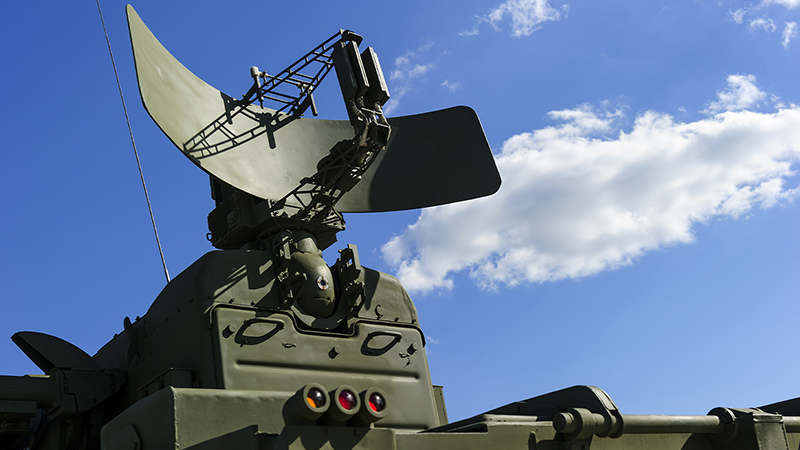

      360度雷达和静态雷达都有其独特的优势，都可以安装在车辆上形成移动雷达系统。这允许快速部署和重新定位，这有助于在它们不活动时保持隐藏位置，并通过移动到更理想的位置来保持对目标的跟踪锁定。这种移动性需要先进的导航和稳定技术，即惯性导航系统（INS）。

      对于这两种雷达系统都至关重要，INS使用加速度计和陀螺仪等运动传感器来跟踪移动物体的位置、方向和速度。它们可以独立于 GNSS 等外部参考运行，这使得它们在 GNSS 信号受到干扰、欺骗或多路径错误影响的情况下异常可靠。

      用于国防的移动雷达

      移动雷达系统在国防中不可或缺且至关重要，提供战场监视、目标跟踪、资产引导和威胁检测等关键功能。然而，在 GNSS 性能下降的恶劣环境中，如果没有强大、准确的 INS 来控制雷达方向并保持正确对准，这些系统将无法运行。

      随着进攻性无人机威胁的增长，移动雷达越来越多地用于反无人机系统，它们对于快速、准确的无人机检测和跟踪至关重要。为了部署有效的对策来保护人员、基础设施和关键资产，需要这种能力。

      雷达如何与 INS 集成

      将移动雷达系统与 INS 集成需要精确的计算和校准。一个关键过程是通过基于 FOG 的高性能 INS（光纤陀螺仪）的陀螺罗盘功能确定航向。这涉及两个步骤的过程：

      第一步是粗对准，使陀螺罗盘能够在大约两分钟内估计真北。此步骤之后是精细对准，系统将航向精度精确到 0.01 度（取决于纬度），通常需要大约 10 分钟。在防御场景中，快速确定北方和这些对准的精确度都至关重要。

      在大多数现代移动雷达装置中，INS 直接安装在车架上，称为捷联 INS。在此设置中，INS 可以连续监控车辆的位置和方向，向雷达提供实时数据以保持桥接精度。如果没有这些更新，位置或方向的任何变化都可能会严重影响目标跟踪的准确性和雷达系统的整体可靠性。

      通过在雷达组件中加入额外的 INS 并将其连接到稳定系统，可以进行进一步的改进。这种设置通常涉及万向节，以确保雷达的参考系在车辆移动时保持稳定。万向 INS 使控制系统能够更精确地控制雷达，进一步提高其在不同操作条件下的整体性能。

      INS 精度的高风险

      要了解 INS 精度对移动雷达操作的影响，请考虑两个对比场景，其中涉及装甲部队上的移动雷达系统在山区中侦察敌方无人机。当车辆在崎岖的地形上行驶时，它将受到振动和方向变化，将方位角和倾斜误差引入雷达系统，影响其指向角度。

      在第一种情况下，装甲部队的 INS 不可靠，很难准确地重新校准车辆运动引起的雷达航向和方向。如果没有有效的校正，这些方位角和倾角误差会累积，导致跟踪效果不佳，并且所报告的被跟踪物体的位置将不准确。结果，雷达显示错误读数，显示“幽灵”无人机位置，其中无人机出现在不正确的位置，或者在某些情况下，可能根本检测不到无人机。

      因此，基于这些不准确的读数启动的任何对抗措施都可能无法定位实际目标，同时也暴露雷达的位置。

      在第二种情况下，装甲部队配备了高性能惯性导航系统，能够在车辆穿过具有挑战性的地形时快速重新校准雷达不断变化的航向和方向。这种先进的 INS 保持真北精度并最大限度地减少方位角和倾角误差，确保精确跟踪和显示无人机位置。这使得运营商能够有效地成功协调对策。

      这两种假设情景凸显了国防行动中对高质量 INS 技术的迫切需求，展示了先进的 INS 如何提高准确性和可靠性，而不是可能导致任务失败的不完善的系统。

      GNSS 冗余之外的优势

      将 INS 集成到移动雷达中的主要优点是能够提供准确的位置和方向数据，这在 GNSS 退化的地区或容易出现多径误差的人口稠密的城市地区尤其有价值。然而，INS 的好处还不止于此：

      实时数据

      将 INS 与移动雷达系统集成，使它们能够近乎即时地更新传入和附近物体的位置、速度和方向。这种能力对于战术决策至关重要，特别是在防御场景中，快速部署对策可能决定成败。无论是安装在固定资产、车辆还是船舶上，雷达检测威胁的速度至关重要。

      卓越的雷达稳定性

      虽然捷联式 INS 装置性能可靠，但将万向 INS 集成到雷达系统中会带来额外的优势 - 卓越的稳定性。万向惯导系统配备高性能陀螺仪，擅长在动态环境中保持精确的雷达指向，确保准确有效的目标跟踪。

      对抗电子战

      随着电子战技术的激增，将高性能 INS 集成到移动雷达解决方案中变得越来越重要。当发生 GNSS 欺骗和干扰时，INS 可以保持准确的车辆定位和雷达定向，从而保障其运行有效性。

      总之，将高性能 INS 解决方案集成到移动雷达系统中对于需要 APNT 的现代国防行动至关重要。凭借卓越的稳定性、实时更新和针对电子战的弹性，INS 可确保雷达获得精确指向、目标跟踪和有效对抗所需的数据。
