HBK 3DM-GX5-AR 高性能倾斜/垂直参考传感器

垂直陀螺参考单元(VRU)

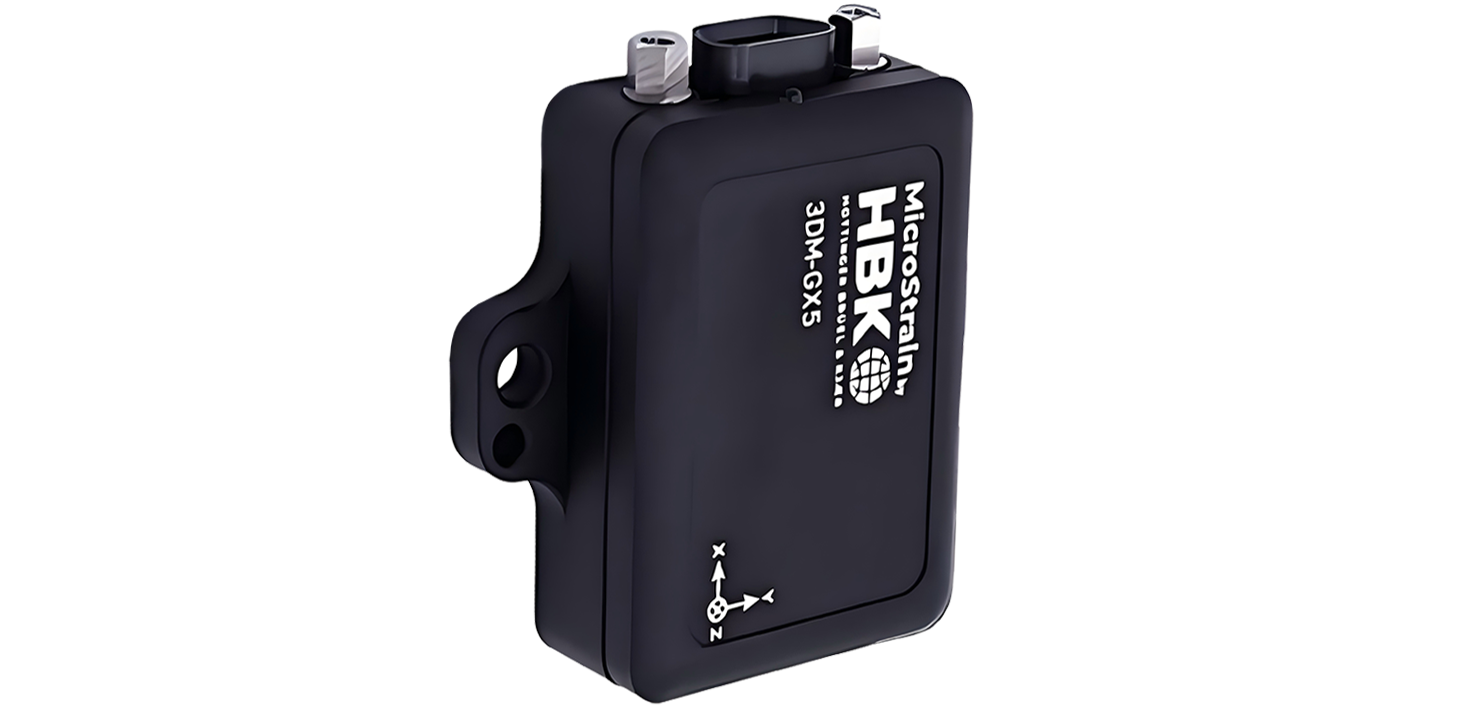

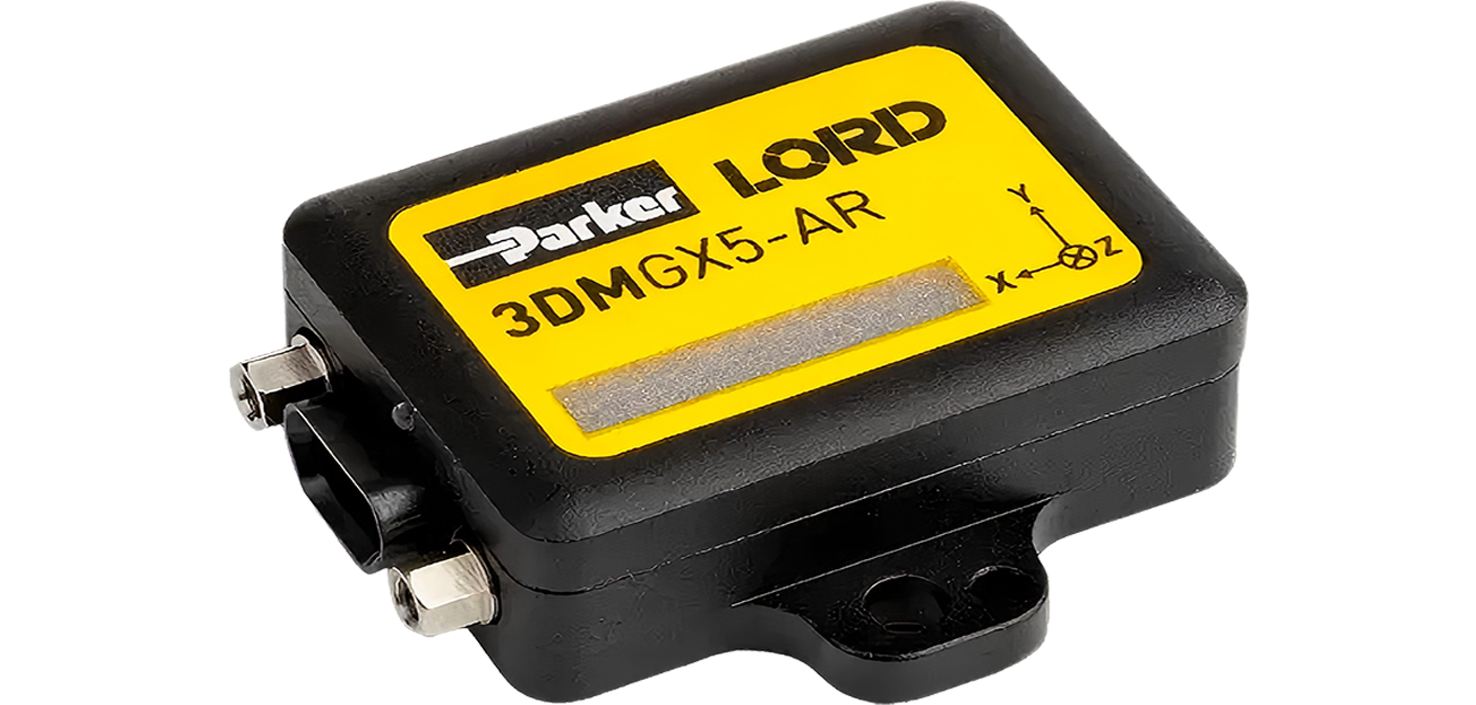

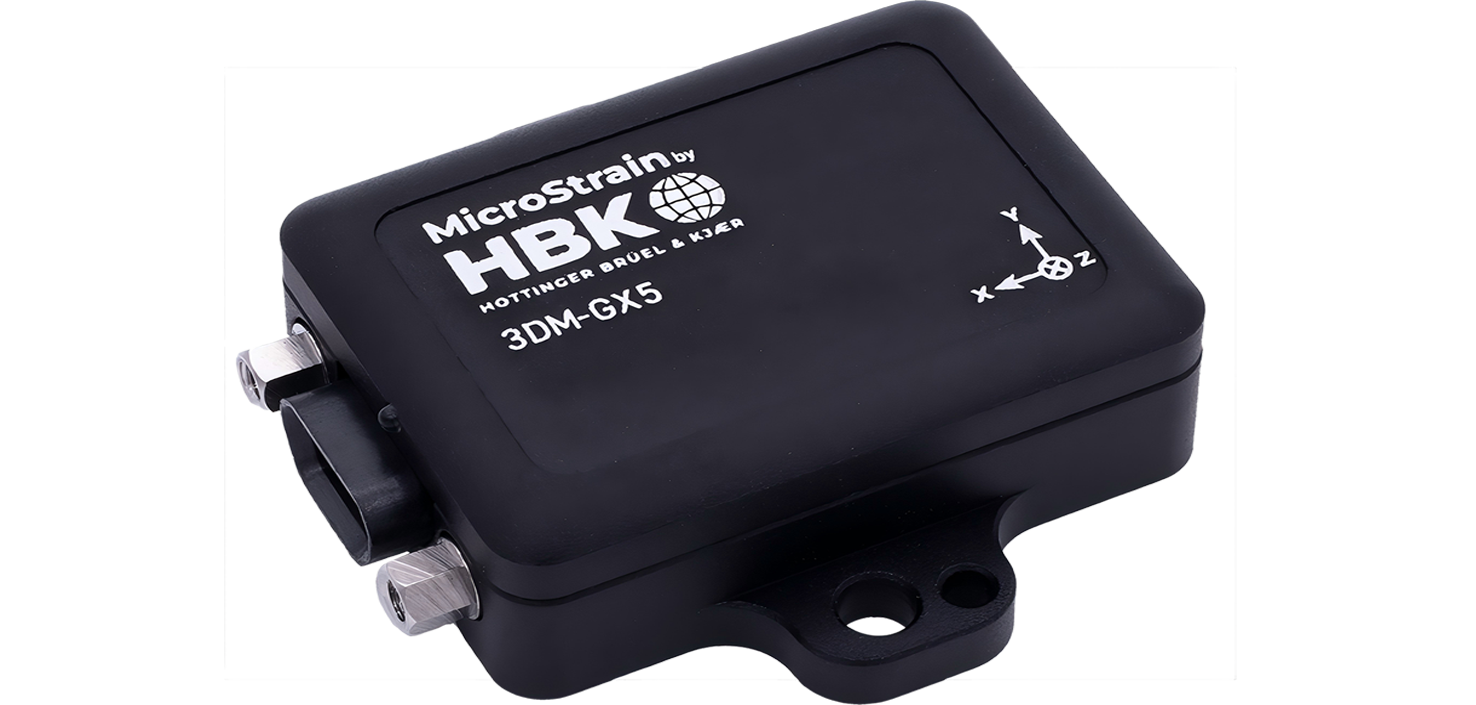

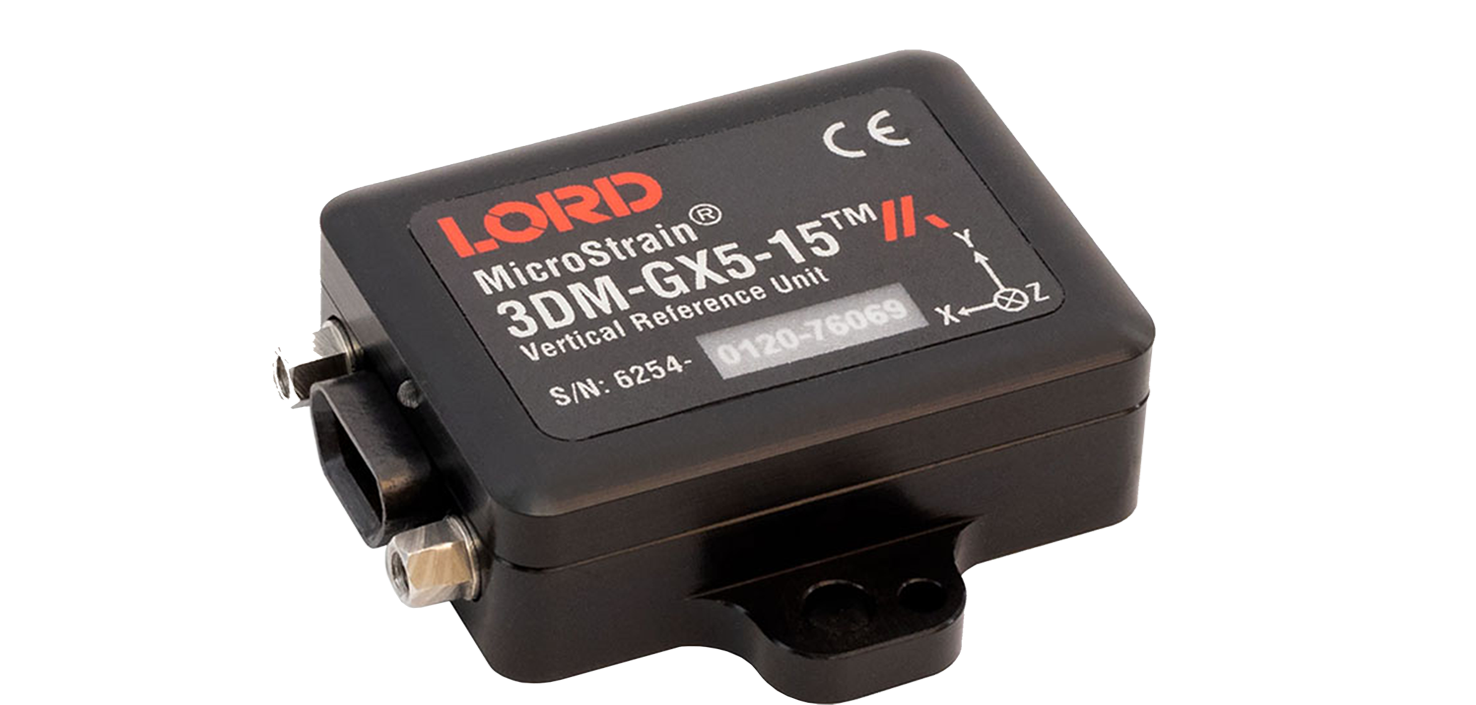

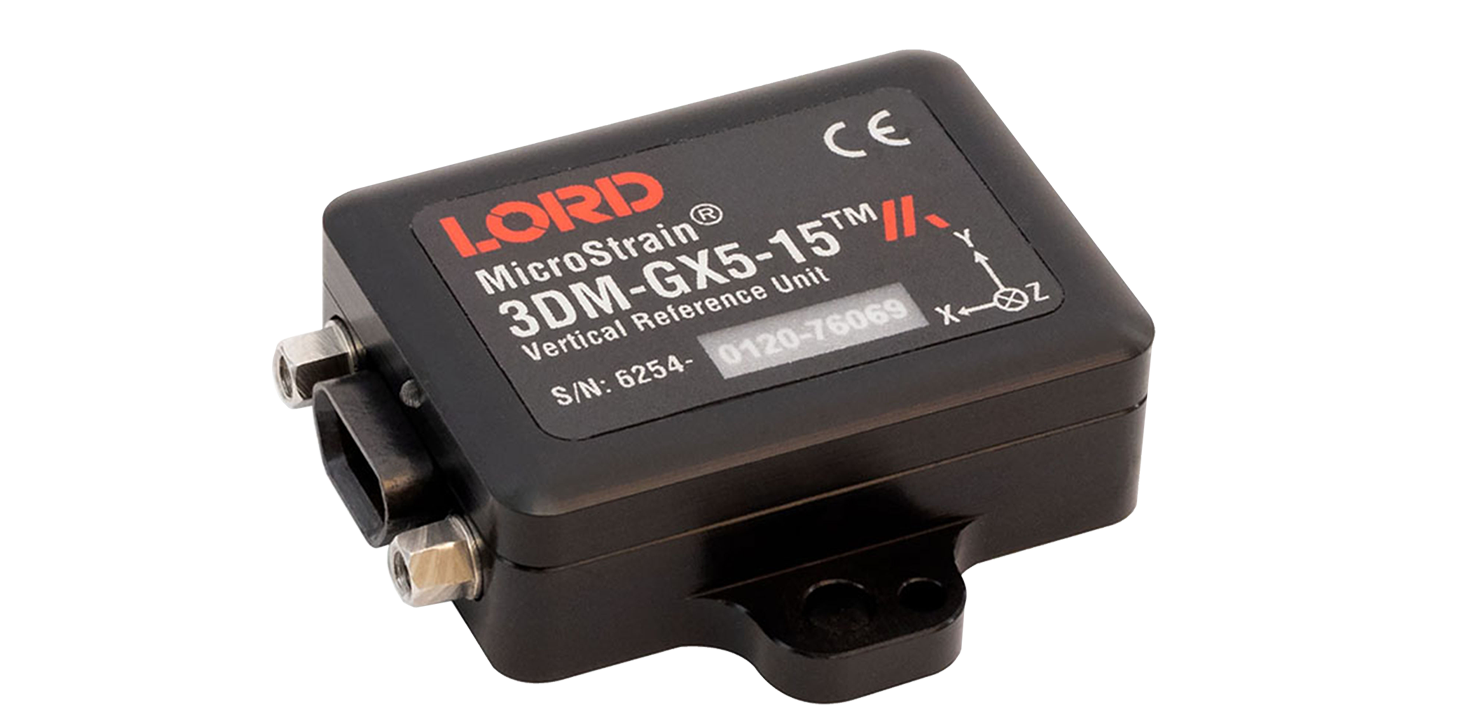

美国HBK（原LORD）MicroStrain 3DM-GX5-AR（3DM-GX5-15）高性能倾斜/垂直参考传感器（通用封装），是目前最小、最轻的工业 VRU。它具有三轴加速度计、陀螺仪和温度传感器，以实现测量质量的最佳组合。3DM-GX5-AR非常适合各种应用，包括平台稳定天线指向和使用情况监控。

立即咨询

获取报价

产品特点

三轴加速度计、陀螺仪、磁力计、温度传感器实现测量质量的最佳组合。
双板载处理器运行新的自适应扩展卡尔曼滤波器（EKF）可实现出色的动态姿态估计。
低噪声、线性且稳定的 MEMS 陀螺仪和加速计可在转弯和颠簸期间实现卓越的航向精度。
自适应卡尔曼滤波器算法提供卓越的动态性能。
自动自校准和自动异常拒绝使带有磁力计的装置可靠且准确的航向参考。
完全校准和温度补偿的IMU在苛刻的环境中提供稳定的性能。

产品功能

完全校准、温度补偿和数学上与正交坐标系对齐以获得高精度输出。
偏差跟踪、误差估计、阈值标记和自适应噪声建模允许对每个应用中的条件进行微调。
高性能、低漂移陀螺仪，噪声密度低和振动校正误差。
加速度计噪声低至20 ug/√Hz。
高度稳定、线性和低延迟的MEM加速度计和陀螺仪可提供高精度和可重复性。
坚固的机加工铝工业包装可在高振动和冲击环境中提供可靠的性能。
开源MSCL API可以轻松集成到自定义软件应用程序中。

产品优点

IMU采样率高达1000Hz

自适应EKF输出速率高达500Hz

可独立配置的IMU和EKF输出

USB和RS-232（高达 921600 BAUD）接口

前向兼容的MIP协议优化带宽

俯仰-横滚静态/动态精度±0.25°/0.4°

产品参数

（1）通用规格
集成传感器：	三轴加速度计、三轴陀螺仪、三轴磁力计、压力高度计和温度传感器
数据输出：	惯性测量单元（IMU）输出：	加速度、角速度、磁场、环境压力、Delta-θ、Delta-速度
	扩展卡尔曼滤波器（EKF）：		滤波器状态、姿态估计值（欧拉角、四元数、方向矩阵）、偏差补偿角速度、压力高度、无重力线性加速度、姿态不确定性、陀螺仪和加速度计偏差、比例因子和不确定性、重力模型等
	互补滤波器（CF）：		稳定的姿态估计值（以欧拉角、四元数、方位矩阵为单位）、北矢量和上矢量、GPS相关性、重力模型等，向上矢量、GPS相关时间戳

（2）惯性测量单元（IMU）传感器输出
	加速度计	陀螺仪
测量范围：	±8 g (标准)，±2 g, ±4 g, ±20 g,±40 g (可选)	300°/sec (标准)，±75, ±150, ±900 (可选)
非线性度：	±0.02 % fs	±0.02 % fs
分辨率：	0.02 mg (+/- 8 g)	<0.003°/sec (300 dps)
偏差不稳定性：	±0.04 mg	8°/hr
初始偏置误差：	±0.002 g	±0.04°/sec
比例因子稳定性：	0.03%	±0.05%
噪声密度：	20 µg/√Hz (2g)	0.005°/sec/√Hz (300°/sec）
对准误差：	±0.05°	±0.05°
带宽：	225 Hz	250 Hz
温度偏移误差：	0.06% (typ)	0.04% (typ)
随温度变化的增益误差：	0.03% (typ)	0.03% (typ)
振动引起的噪声：	--	0.072°/s RMS/g RMS
振动整流误差（VRE）：	--	0.001°/s/g2 RMS
IMU滤波：	数字sigma-delta ADC 采样频率为1kHz 和 4kHz。4kHz数据平均为1kHz标称采样率。按比例转换为1kHz的物理单位。1kHz数据可使用用户可调的 IIR 滤波器。以1kHz的频率计算锥形和弧形积分。
采样率：	1KHz	4KHz
IMU数据输出率：	1 Hz to 1 kHz

（3）压力高度计
高度范围：	1260-260 mB (hPa) (-500 to 10,000m)
分辨率：	0.01 hPa RMS	采样率：	25 Hz
相对精度：	±0.1 mB，范围 800-1000mB @ T=25°C

Hz to 1000 Hz

（4）计算输出
姿态精度：	EKF 输出：	±0.25° RMS 滚转和俯仰（典型值）
姿态精度：	CF 输出：	±0.5° RMS 滚转和俯仰（静态，典型值）、 ±2.0° 滚动和俯仰（动态，典型值）
姿态航向范围：	围绕所有轴360°	姿态分辨率：	< 0.01
姿态重复性：	0.2° (典型值)	计算更新率：	500 Hz
计算数据输出率：	EKF 输出:	1 Hz to 500 Hz
计算数据输出率：	CF 输出:	1

（5）工作参数
通信：	USB 2.0（全速）
通信：	RS232（9,600 bps 至 921,600 bps，默认为 115,200）
电源：	+4 to + 36 V dc	功耗	500 mW (typ)
工作温度：	-40°C to +85°	机械冲击极限：	500g/1ms 绝对最大生存能力
MTBF:	557,280 小时（Telcordia 方法，GM/35C）

（6）物理规格
外形尺寸：	36.0 x 36.6 x 11.1mm	重量：	16.5g
外壳材料：	铝	符合法规：	CE、REACH、ROHS

（7）集成
连接器：	数据/电源：	微型-D9
软件	包括 SensorConnect 和 MIP Monitor 软件，兼容 Windows XP/Vista/7/8/10
数据通信协议（DCP）：	GX3、GX4、RQ1、GQ4、GX5 和 CV5 产品系列的协议兼容性
软件开发工具包（SDK）:	MicroStrain Communication Library (MSCL) 开放源码许可证包括完整的文档和示例代码
长期暴露在大于 2 倍满量程范围内可能导致永久性损坏。【详见手册】

应用领域

MicroStrain Sensing 3DM-GX5系列高性能工业级惯性传感器提供广泛的三轴惯性测量、计算姿态和导航解决方案。在所有型号中，惯性测量单元（IMU）包括加速度和角速率的直接测量，并且在工作温度范围内进行完全温度补偿和校准。微机电系统（MEMS）技术的使用可实现高精度、小型、轻量的设备。

移动机器人

天线和摄像头指向

测试与测量
