一、扭矩传感器的介绍

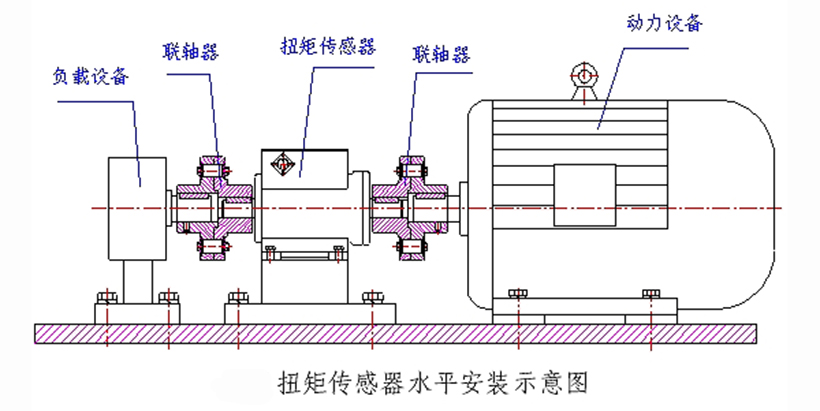

        无线扭矩传感器，又称力矩传感器、扭力传感器、转矩传感器、扭矩仪，是一种基于无线技术的旋转力矩测量装置。它主要由两部分组成：旋转传感器和接收器。旋转传感器安装在需要测量扭矩的设备上，可以测量实时的扭矩大小和方向。接收器将测量结果通过无线信号传输给显示屏或计算机进行处理，从而达到监测被测体的扭矩及功率的目的。

二、扭矩传感器的特点

       1. 既可以测量静止扭矩，也可以测量旋转转矩；

       2. 既可以测量静态扭矩，也可以测量动态扭矩；

       3. 检测精度高，稳定性好；抗干扰性强；

       4. 体积小，重量轻，多种安装结构，易于安装使用；

       5. 不需反复调零即可连续测量正反转扭矩；

       6. 没有导电环等磨损件，可以高转速长时间运行；

       7. 传感器输出高电平频率信号可直接送计算机处理；

       8. 测量弹性体强度大可承受100%的过载。

三、扭矩传感器的工作原理

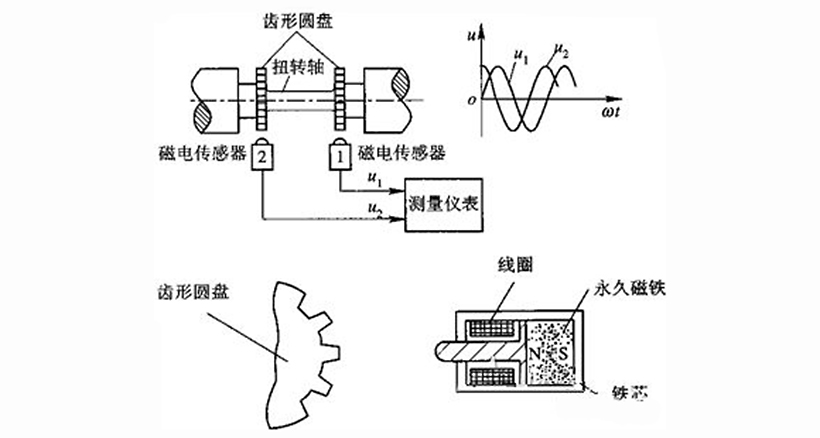

        在驱动源和负载之间的扭转轴的两侧安装有齿形圆盘．它们旁边装有相应的两个磁电传感器．磁电传感器的结构见图所示．传感器的检测元件部分由永久磁铁、感应线圈和铁芯组成．永久磁铁产生的磁力线与齿形圆盘交接．当齿形圆盘旋转时，圆盘齿凸凹引起磁路气隙的变化，于是磁通量也发生变化，在线圈中感应出交流电压，其频率在数值上等于圆盘上齿数与转数的乘积。

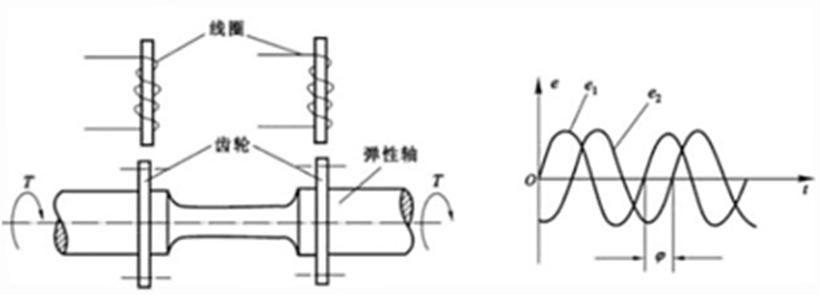

　　当扭矩作用在扭转轴上时，两个磁电传感器输出的感应电压U1和U2存在相位差．这个相位差与扭转轴的扭转角成正比．这样，传感器就可以把扭矩引起的扭转角转换成相位差的电信号。

四、扭矩传感器的应用

        扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛，主要用于：

        ①电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；

        ②风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；

        ③铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；

        ④可用于污水处理系统中的扭矩及功率的检测；

        ⑤可用于制造粘度计；

        ⑥可用于过程工业和流程工业中；

        ⑦可以应用于实验室，测试部门以及生产监控和质量控制。
