G-Link-200 倾角仪通道配置

文章出处:新闻资讯 责任编辑:深圳市广陵达科技有限公司 发表时间:2024-05-28 10:38:56

      组件概述

      G-Link-200 (含:G-Link-200-R(过山车监测专用))和 G-Link-200-OEM 均带有板载三轴加速度计,可进行高分辨率数据采集。可进行高分辨率数据采集。两者均可配置为以度为单位输出俯仰和滚动,精度为 ±1°。度输出,精度为 ±1°。


      配置倾角仪通道

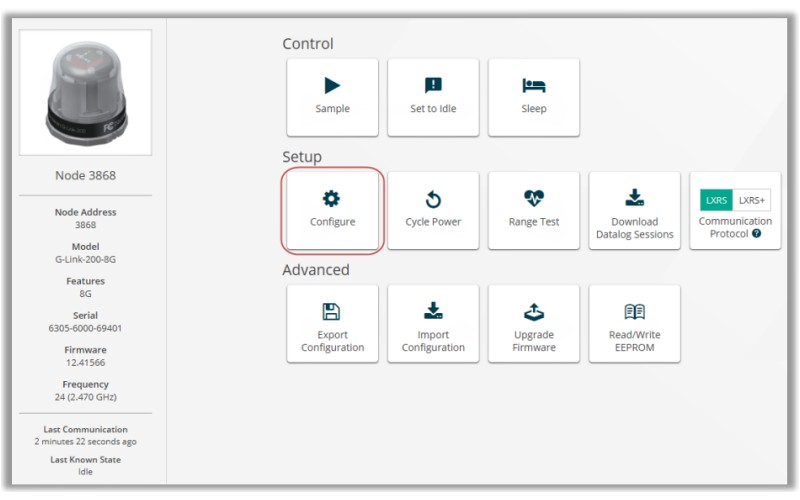

      1. 选择 G-Link-200 的 “配置 ”图块:

选择 G-Link-200 的 “配置 ”图块

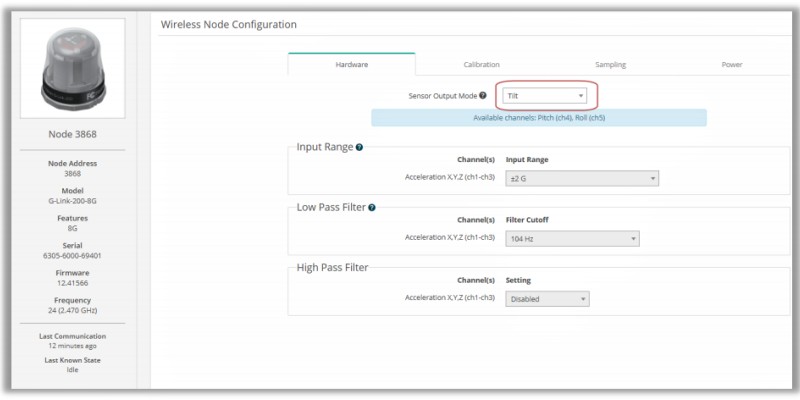

      2. 在 “硬件 ”选项卡下,从 “传感器输出模式 ”下拉窗口中选择 “倾斜”:

从 “传感器输出模式 ”下拉窗口中选择 “倾斜”

      注意: 输入范围、低通滤波器和高通滤波器已预设为所见值,不可更改。


      3. 单击应用配置

单击应用配置

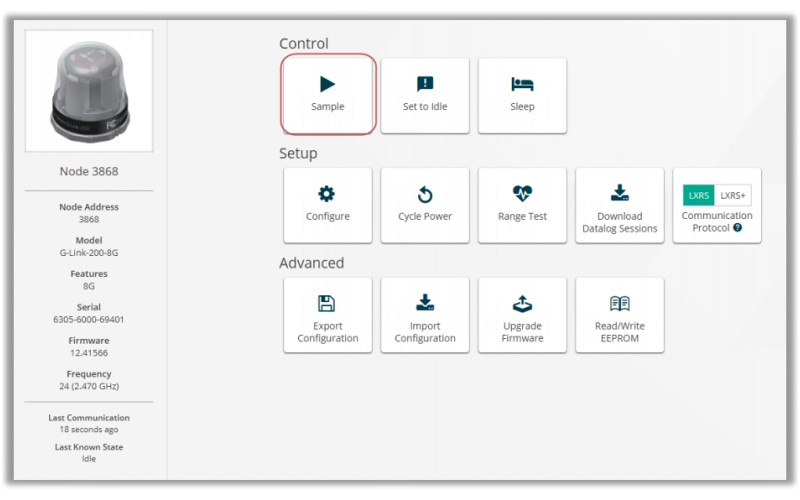

      4. 选择采样图块

选择采样图块

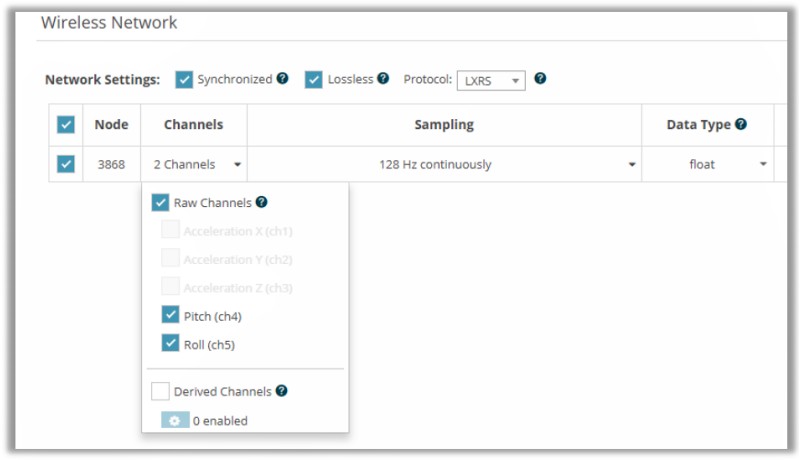

      5. 在 “通道 ”类别下,从列表中选择 “俯仰 ”和 “滚动”。

从列表中选择 “俯仰 ”和 “滚动”

      注意:“俯仰 ”使用通道 1 加速计,“滚动 ”使用通道 2 加速计。请参考 G-Link-200 或 G-Link-OEM 上的轴方向指示器。
