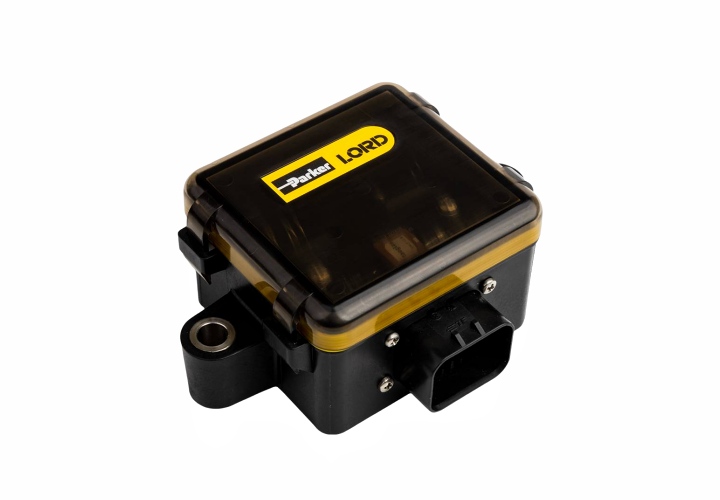

美国 Lord（现 HBK）MicroStrain SG-LINK-200 坚固型无线应变/模拟传感器节点是一款 3 通道无线传感器，具有坚固、防风雨的外壳。SG-LINK-200 包括板载 PGA、滤波和高分辨率 ADC，用于精确测量各种传感器类型，包括应变计、称重传感器、压力传感器和加速度计。
HBK 无线传感器网络部署速度快，并提供可靠、无损的数据吞吐量。事实证明，这些网络可以在要求可靠的数据采集至关重要的行业中发挥作用。配有可更换电池。
| （1）⾼性能传感 | （2）坚固耐用且防风雨 | （3）可靠的数据收集 | （4）可针对多种应用进行配置 |
• 3 个差分输入通道； • 板载温度传感器； • 噪声低至 1 μV pp； • 应变计的板载分流器校准； • 可提供工厂安装的桥梁竣工。 | • IP‑68 防风雨外壳； • AMPSEAL 连接器； • ‑40 至 +85°C 工作温度； • 带压缩限制器的 M8 安装。 | • 使用无损、同步和可扩展的网络LXRS 和 LXRS+ 协议； • 远程配置节点并查看传感器数据SensorConnect (PC)、SensorCloud (Web) 或 MSCL（API 库）。 | • 报告原始数据和/或导出参数（平均值、RMS、pk‑pk）； • ⾼达 1024 Hz 采样； • 连续、周期性或事件触发操作； • 实时传输数据和/或保存到板载内存。 |
| （1）传感器输入 | （2）操作 | （3）封装 |
• 3 个差分输入通道； • 温度感应器； • 1.5 或 2.5 V 传感器电源输出； • 可调增益（1 至 128）； • 可调过滤； • 高分辨率24位数据； • 噪声低至 1 µV pp； • 与 120、350 和 1kOhm 惠斯通电桥传感电路兼容； • 可用工厂桥完成（1/4、1/2 或全桥）； • 使用板载分流电阻进行远程应变校准。 | • 高达 1 kHz 的连续采样率； • 连续、周期性突发或事件触发操作； • 输出波形数据和/或导出参数（平均值、RMS、峰峰值）； • LXRS 协议允许无损数据收集、可扩展的网络规模和 ±50 µs 的节点同步； • 数据记录多达 800 万个数据点； • 无线范围可达 1 公里； • 用于低功耗运行的占空比传感器激励，非常适合电池供电的应用。 | • 防风雨 IP-68； • 使用 2 x M8 螺钉或 3M VHB 4941 安装； • 不锈钢压缩限制器； • 配合连接器 - AMPSEAL 14 针连接器与 TE776273-1 配合； • –40 至 +85 °C 工作温度范围； • 使用 D 电池供电或输入 4 至 36 VDC。 |
| （1）设备状态监测 | （2）测试与测量 | （3）影响和事件监测 |
• 通过坚固的外壳和长电池寿命实现非公路机器监控。 • 派生通道（平均值、峰峰值、RMS）简化了长期趋势监控。 • 无线功能减少了装备机器的时间和成本。 • 来自SensorCloud的文本和电子邮件警报 。 | • 端到端数据采集系统减少了测试时间和成本。 • 使用 SensorConnect 远程配置节点网络并实时收集数据。 • 网络中的所有节点都使用 Lord 专有的无线网络协议来传输同步且无损的数据。 • 使用 SensorConnect 的实时 FFT 进行实时频谱测量。 | • 事件驱动采样允许仅报告围绕预定义事件的感兴趣的数据。 • 用户可配置的事件前和事件后持续时间允许您查看导致事件发生的数据，以及数据如何恢复到正常条件。 |
| （1）模拟输入通道 | |||
| 传感器输入通道： | 3 个差分 | 传感器激励输出： | 可配置 1.5 或 2.5 V (100 mA) |
| 测量范围： | 0 至激励电压（1.5 或 2.5 V） | 可调增益： | 1 至 128 |
| ADC 分辨率： | 24 位 | 噪声（增益 = 128）： | 1 µVp-p 至 20 µVp-p（取决于滤波器选择） |
| 噪声（增益 = 1）： | 15 至 250 µVp-p（取决于滤波器选择） | 温度稳定性： | 0.172 μV/°C（典型值） |
| 数字滤波器**： | 可配置 SINC4 低通滤波器，用于降低噪声 | 应变校准： | 板载分流电阻器，用于推导线性应变校准系数 |
| 分流校准电阻器： | 499k 欧姆（± 0.1%） | ||
| （2）集成温度通道 | |||
| 测量范围： | - 40°C 至 85°C | 精度： | ±0.25°C |
| （3）采样 | |||
| 采样模式： | 连续、周期性突发、事件触发 | 采样率稳定性： | ±5 ppm |
| 输出选项： | 模拟 校准工程单位、adc 计数和衍生通道（平均值、有效值和峰峰值） | ||
| 采样率： | 1 S/hr to 1024 SPS（1 - 2 个通道） 1 S/hr to 512 SPS（3 个通道） | 网络容量： | 每个射频通道最多 128 个节点（带宽计算器） |
| 节点同步： | ±50 µsec | 数据存储容量: | 16 MB（多达 8,000,000 个数据点） |
| （4）操作参数 | |||
| 无线范围： | 机载天线：1 千米（理想），400 米（典型值） 室内/障碍物： 50 米（典型值） | ||
| 无线电频率 (RF)： | 免许可证 2.405 to 2.480 GHz（16 个频道） | ||
| 射频发射功率: | 用户可设置 0 dBm 至 20 dBm（受地区限制） | ||
| 电源输入范围： | 电池：3.6 V 锂 D 型电池、1.5 V 碱性 D 型电池**** 外部输入电源：4.0 - 36 VDC | ||
| 工作温度： | -40°C to +85°C | 机械冲击极限： | 1000g/1.5ms |
| 静电放电： | 4 kV | ||
| （5）物理规格 | |||
| 传感器接口: | AMPSEAL 14 针连接器，带 1.3 毫米触点 | 安装方式: | 2 x M8 |
| 防护等级: | IP68, 3.0m for 30 mins | 重量: | 326 克（含电池），235 克（不含电池） |
| 尺寸: | 3.536 英寸 x 5 英寸 x 2.02 英寸（89.8 x 127 x 51.3 毫米） | ||
| 外壳材料: | PBT 底座、聚碳酸酯盖子、不锈钢压缩限制器 | ||
| （6）集成 | |||
| 兼容网关： | 所有 WSDA 网关 | ||
| 软件： | 与 SensorCloud、SensorConnect、Windows 7、8 和 10 兼容 | ||
| 符合法规： | FCC（美国）、IC（加拿大）、CE、RoHS（欧盟）、MIC（日本） | ||
| * 当采样率低于 1024 Hz 时，传感器激励可进行占空比循环，以节省电能。 ** 使用更快的滤波设置可延长电池寿命。 *** 有限的温度范围和发射功率（10 dBm）。 | |||
| 相关图纸 | |
 |  |
| SG-LINK-200 传感器 | 应用 |
 | |

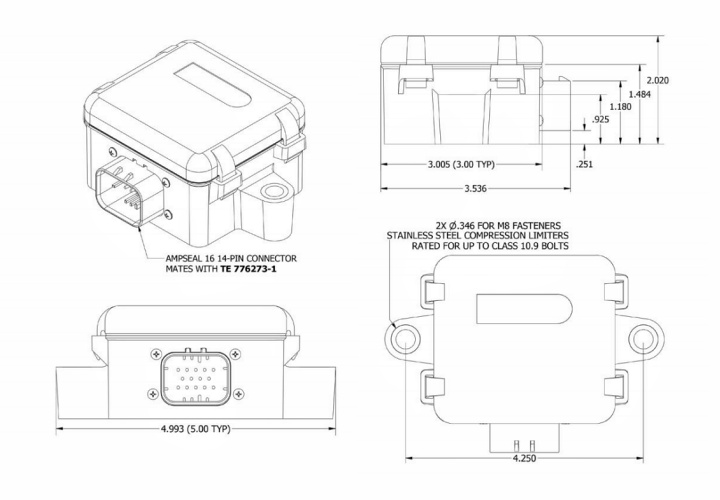

| 尺寸图 | |
