美国 Lord （现为 HBK ）MicroStrain G-Link-200-8G/-40G 是一款具有板载三轴无线加速度计传感器，可实现高分辨率数据采集，且噪声和漂移极低。 G-Link-200 派生的振动参数可以长期监控关键性能指标，同时最大限度地延长电池寿命。
Lord Sensing 无线传感器网络可实现来自可扩展传感器网络的同步高速传感和数据聚合。 我们的无线传感系统非常适合测试和测量、远程监控、系统性能分析和嵌入式应用。用户可以使用 SensorConnect 软件轻松对节点进行编程，以实现连续、周期性突发或事件触发采样。可选的基于网络的 SensorCloud 界面可优化来自远程网络的传感器数据的数据聚合、分析、呈现和警报。
该传感器支持定制，可根据客户特殊应用场景定制设计，如您有定制需求请致电或加微信咨询。
| （1）、高性能传感 | （2）、坚固耐用且防风雨 | （3）、可靠的数据收集 | （4）、针对多种应用进行配置 |
• 板载三轴加速度计，测量范围为±2 至±40 g； • 所有轴上的噪声极低 25 µg/√Hz 或 80 µg/√Hz； • 用户可配置的低通和高通滤波器； • 板载温度传感器； • 提供标准游乐设施特征测试版本。 | • IP-67 防风雨外壳； • -40 至 +85°C 工作温度； • 不锈钢底座； • 螺栓或磁性安装座。 | • 使用 LXRS 或 LXRS+ 协议的无损、同步且可扩展的网络。 • 使用 SensorConnect (PC)、SensorCloud (web) 或 MSCL（API 库）远程配置节点并查看传感器数据。 | • 输出原始加速度波形数据、倾斜或导出数据振动参数（速度、振幅、波峰因数） • 高达 4096 Hz 采样。 • 连续、周期性或事件触发操作。 • 实时传输数据和/或保存到板载内存。 |
•振动监测。
•基于状态的维护（CBM）。
•影响和事件监控。
•旋转部件、飞机、结构和车辆的健康监测。
•标准化游乐设施特性测试（SARC 测试）：型号 G-Link-200-R。
•符合 ASTM F2137-18 的型号：G-Link-200-R。
| （1）测试与测量 | （2）影响和事件监测 | （3）设备状态监测 | |
•端到端数据采集系统减少了测试时间和成本。 •使用 SensorConnect 远程配置节点网络并实时收集数据。 •网络中的所有节点都使用 Lord 专有的无线网络协议来传输同步且无损的数据。 •使用 SensorConnect 的实时 FFT 进行实时频谱测量。 | •事件驱动采样允许仅报告围绕预定义事件的感兴趣的数据。 •用户可配置的事件前和事件后持续时间允许您查看导致事件发生的数据，以及数据如何恢复到正常条件。 | •使用派生通道输出跟踪随时间变化的振动： •加速度有效值 •峰值峰值加速度 •速度有效值 (IPS) •波峰因数。 •大大延长电池寿命，并减少数据量，从而支持更大的网络 。 •来自SensorCloud的文本和电子邮件警报。 |
| （1） 模拟输入通道 | ||
| 测量范围： | 8 g版本 | 40 g版本 |
| ±2 g，±4 g或±8 g | ±10g，±20g或±40g(软件可选) | |
| 噪声密度： | 25 µg/√ Hz | 80μg/Hz |
| 0 g偏移量： | ±25mg（±2g） | ±50mg（±10g） |
| 0 g偏移温度补偿： | ±0.1 mg/°C (typical), ±0.15 mg/°C (maximum) | ±0.5 mg /°C(typical), ±0.75 mg /°C (maximum） |
| 集成传感器： | 三轴MEMS加速度计，3个通道 | |
| 加速度计带宽： | DC至1 kHz | |
| 分辨率： | 20位 | |
| 比例因子误差： | <1％满量程 | |
| 交叉轴灵敏度： | 1% | |
| 灵敏度变化（温度）： | ±0.01%/°C | |
| 抗混叠滤波器： | 1.5 kHz（-6 dB衰减） | |
| 低通数字滤波器： | 26至800 Hz - 可配置 | |
| 高通数字滤波器： | 低至2.5 Hz - 可配置 | |
| （2）集成温度通道 | |||
| 测量范围： | - 40°C至85°C | 精度： | ±0.1°C（全范围） |
| （3）采样 | |||
| 采样模式： | 连续，周期性爆发，事件触发 | 输出选项： | 加速度，倾斜度：速度（IPSrms） |
| 采样率： | 1至4096Hz | 采样率稳定性： | ±5 ppm |
| 网络容量： | 每个RF通道最多128个节点 | 节点同步： | ±50 µsec |
| 数据存储容量： | 16 M字节（最多8,000,000个数据点） | ||
| （4）电气规格 | |||
| 无线通信范围： | 室外/视距：2公里（理想）*，800米（典型值）**室内/障碍物：50米（典型值）**。 | ||
| 射频（RF）收发器载波： | 免许可证2.405至2.480 GHz，16通道。 | 射频发射功率： | 可在0 dBm至20 dBm范围内调节 |
| 供电电压： | 3 x 3.6 V，½AA电池(推荐Saft LS 14250) | 电池输入范围： | 0.8 V至5.5 V. |
| 工作温度： | -40°C至+ 85°C | 机械冲击限制： | 1000g/ 1.5毫秒 |
| （5）物理规格 | |||
| 外形尺寸： | 46.6 mm x 43 mm x 44 mm | 安装： | ¼ - 28 UNF - 2B 4.8 mm [.19 in] DP。 |
| 重量： | 带3节电池的节点：122克 | 防护等级： | IP67 |
| 外壳材料： | 300系列不锈钢带聚碳酸酯盖 | ||
| 相关图纸 | |

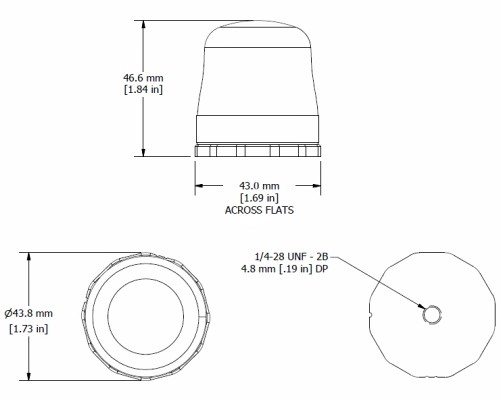

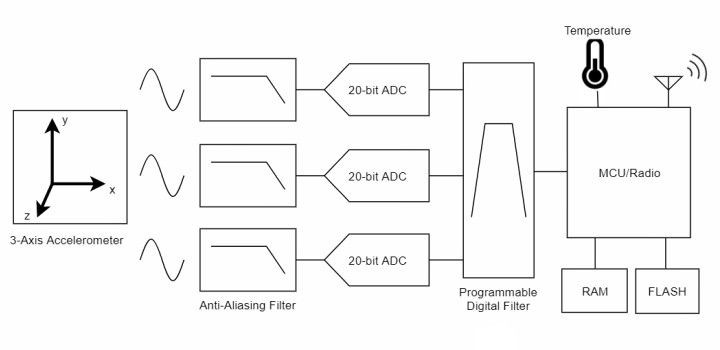

| 尺寸图 | 运行原理图 |
 |  |

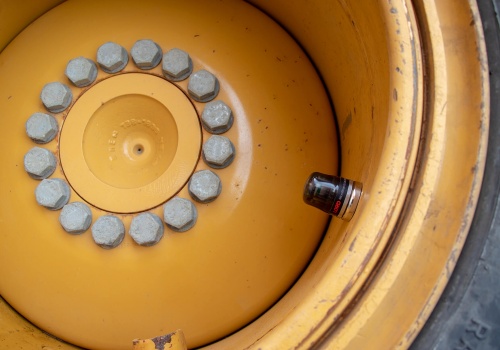

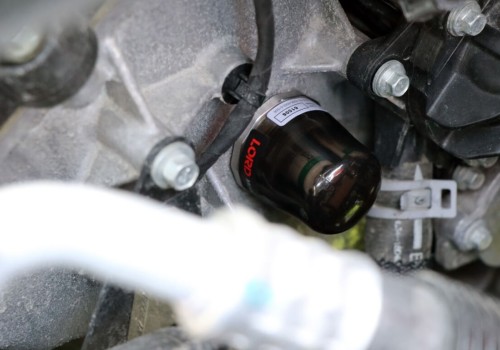

| 用例1 | 用例2 |
 |  |
