高压受电弓性能的无线测量

文章出处:解决方案 责任编辑:深圳市广陵达科技有限公司 发表时间:2023-12-28 10:55:30

      受电弓架空接线监控:MicroStrain 无线传感器帮助悉尼火车保持安全


      测试团队:

      悉尼火车 RollingStock 和机械设计 (RSMD) 已在多种应用中使用 MicroStrain 产品作为无线捕获传感器数据的手段,特别是在电气安全受到关注的情况下。 RSMD 设计并测试了一个实验性监控系统,作为更好地管理前几年涉及受电弓和架空电线 (OHW) 基础设施的一系列事故战略的一部分。

高压受电弓性能的无线测量

      实验监测系统测量:

      • 受电弓升力作用下整个网络的动态电线高度;

      • 由于与 OHW 的相互作用以及对其他支持基础设施的影响,受电弓头的加速度水平;

      • OHW 下测量的受电弓的视频片段;

      • GPS 数据,包含列车速度和地理空间坐标。

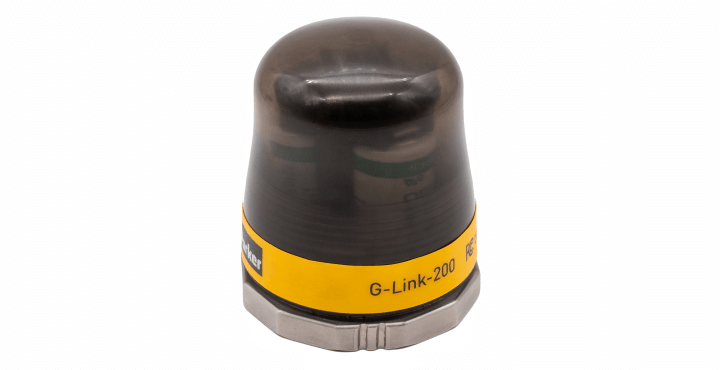

G-Link-200 无线三轴加速度计传感器

      仪器仪表:

      • 无线三轴加速度计(GLink);

      • 电位位移传感器(VLink);

      • 用于无线发射器的电池组和用于涓流充电的太阳能电池板;

      • 带屋顶天线的无线基站接收器 (WSDA-Base-101);

      • 带红外 LED 照明的摄像机,用于隧道、立交桥和夜间监控;

      • GPS鼠标。

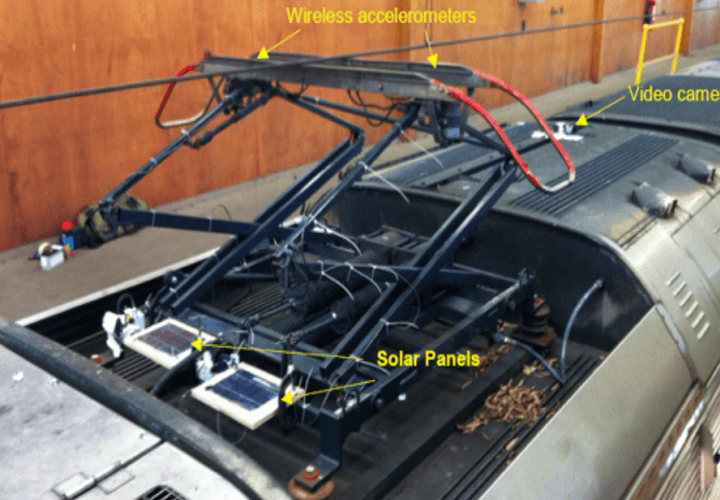

高压受电弓性能的无线测量设备安装示意图


      MicroStrain 无线应用说明:悉尼火车

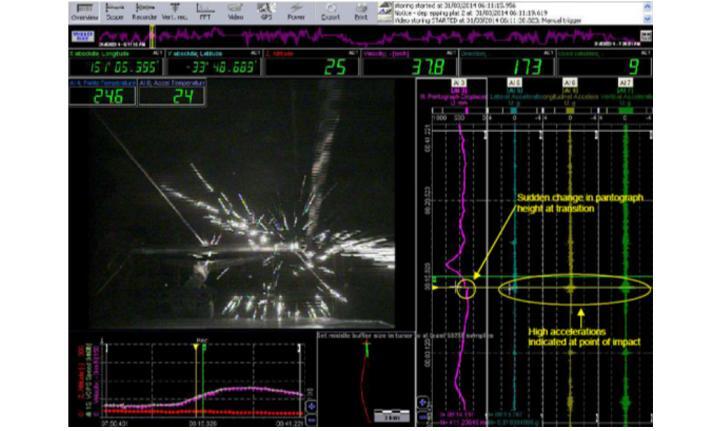

低线重叠检测的监控屏幕截图

低线重叠检测的监控屏幕截图


      监控系统安装在支撑受电弓的框架上; 它直接与 OHW 接触并以 1500V 通电。 通过使用 MicroStrain 产品,该设置完全是无线的,从而提高了整个监测系统的安全性。 借助无线遥测功能,将高压列车部件与低压监控设备隔离,避免了重大并发症。 这导致了成功的试验,能够识别悉尼火车网络上的问题区域,如上图所示,受电弓喇叭末端的电线重叠度较低。
