冲床和激光切割机安全作业解决方案

文章出处:解决方案 责任编辑:深圳市广陵达科技有限公司 发表时间:2023-12-28 15:03:21

      冲床和激光切割机可以极为迅速、准确地从大型板材中切割出较小的零件。当通过冲压或激光切割加工板材时,安全生产至关重要,因为作业时使用了高压和高能激光束。此外,所用的传感器必须能够识别到极小的冲压零件,以确保生产过程无故障。


      劳易测 Leuze 的传感器解决方案可靠而灵活地保护可能出现危险的区域。而且最大程度保护人员,并对工作过程影响最小。此外,传感器还会检查刀具的可用性,避免碰撞并检查已加工板材制件的废料。

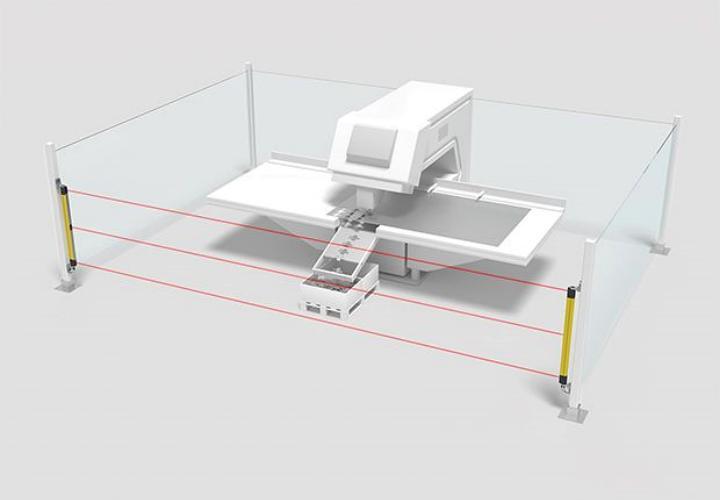

      (1)出入口防护,单侧

      要求:

      对机器或设备上危险区域的出入口加以保护。为了便于供料和取料,必须能够从一侧方便地接近机器。


      解决方案:

      多光束安全光栅 MLD 300/500 为出入口防护提供了经济高效的解决方案。收发器各型号的检测范围最大为 8 m,安装简易。各种发射器/接收器型号可提供更高检测范围的保护。

多光束安全光栅 MLD 300/500 为出入口防护提供了经济高效的解决方案


      (2)出入口防护,多侧

      要求:

      机器运行时,对工作区域的出入口加以保护。为了便于供料和取料,必须能够从多个方向方便地接近机器。


      解决方案:

      多光束安全光栅 MLD 300/500 与 UMC 镜柱结合使用,可在多侧和最大 70 m 距离内保护机器的出入口。使用集成的激光对准辅助装置,安装快速简便。

多光束安全光栅 MLD 300/500 与 UMC 镜柱结合使用


      (3)储罐液位检查

      要求:

      在冲压或激光操作后,生产出的零件通过滑道引导至收集容器。应监控是否达到容器的最大允许填充高度。即使零件表面油腻或有光泽,监控也必须可靠运行。


      解决方案:

      开关光幕 CSL 710 以其简单的参数配置和较大的功能预留而深受信赖——即使是最小的零件。各类紧固材料能够实现与机器的最佳机械整合。测量光幕 CML 700 可用于具有 IO­Link 接口的应用。

储罐液位检查系统


      (4)冲头中刀具的有无监控

      要求:

      冲床上更换刀具后,应检查刀具支架中冲头的存在。本检查在实际冲压过程开始前进行。这就避免了停机时间,并确保了最佳冲压操作。


      解决方案:

      LV/KF 系列的光纤传感器具备灵活的光纤,尤其适用于狭窄空间。根据冲头轮廓,有不同的光束出口可供选择。放大器上平行显示信号和开关阈,确保快速调试。

LV/KF 系列的光纤传感器具备灵活的光纤,尤其适用于狭窄空间


      (5)避免板材碰撞

      要求:

      为了确保最佳的冲压操作,必须检查材料厚度。为此,采用高分辨率测量到材料的距离。


      解决方案:

      传感器 ODSL 8 和 ODS 9 以高达 0.01 mm 的分辨率测量距离,从而满足了该处理步骤的高质量要求。

ODSL 8 和 ODS 9 传感器可有效避免板材碰撞


      (6)刀具识别

      要求:

      为实现清晰识别,从而确保刀具更换过程可靠,工件、冲头上粘贴有 2D 代码。


      解决方案:

      DCR 200i 条码阅读器和 LSIS 400i 智能相机读取 2D 代码。DCR 200i 的特点是结构紧凑,易于调试。其镜头型号可实现不同的读取范围。通过电动焦点调整,LSIS 400i 提供大而灵活的可调节读取区域。

DCR 200i 条码阅读器和 LSIS 400i 智能相机用于刀具识别
