HBK TORQUE-LINK-200 无线扭矩/应变传感器节点
详情说明

      美国 Lord(现 HBK)MicroStrain Torque-Link-200 单通道坚固耐用的无线扭矩/应变传感器节点,通过应用一个应变桥将标准驱动轴转变为无线扭矩传感器。该节点支持以高达 1 kHz 的采样率从 1 个差分输入通道采集高分辨率、低噪声数据。集成霍尔效应传感器可以报告转速和总脉冲,从而可以在扭矩应用中导出实时功率。


      该传感器尺寸支持定制,可根根客户设备转动轴轴径大小设计定制,如您有定制需求请致电或加微信咨询。


      Torque-Link-200无线扭矩测试仪是一款无线传感器节点,具有坚固耐用和防风雨的外壳。它包括板载PGA,滤波和高分辨率ADC,可精确测量各种传感器类型,包括应变计,称重传感器,应变式压力传感器和应变式加速度计。


      Parker Lord Microstrain无线传感器网络消除了有线传感器系统的布线时间和线路复杂性的维护工作。它们可以快速部署并提供可靠,无丢失的无线测量数据。事实证明,这些无线传感器网络适用于要求可靠数据采集至关重要的苛刻行业。


      SensorConnect软件可用于设备配置,实时数据监控和数据分析。SensorCloud是Parker Lord Microstrain可选的基于云的平台,可优化从远程网络收集的传感器数据的数据聚合,分析和警报。


      一、Torque-Link-200 无线扭矩/应变传感器的产品亮点

         • 2 至 6 英寸直径的轴(标准),可根据要求提供更多尺寸;

         • 1 个差分输入通道(标准),用于全桥应变计集成(2 个通道可选);

         • 具有完全温度补偿和弯曲消除功能的静态和动态扭矩测量的理想选择;

         • 替代的仪表配置可实现轴向和弯曲测量;

         • 坚固的 ABS 外壳设计用于在圆柱轴上远程、长期安装;

         • 可根据要求提供特定于应用的设计。


      二、Torque-Link-200 无线扭矩/应变传感器的功能和好处

(1)高性能(2)便于使用

•  在LXRS +和LXRS使能模式下,远距离,无数据丢失和±50μs的节点同步;

•  高达2048 Hz的采样;

•  噪声低至1μVpp;

•  高分辨率24位数据;

•  数据记录最多800万个数据点。

•  安装在现有的应变元件和轴上,无需机械修改;

•  可配置的外壳几何形状可适应任何轴尺寸;

•  无线数据传输允许安装在旋转组件上而无需滑环应用。


      三、Torque-Link-200 无线扭矩/应变传感器的应用

         • 基于状态的监测;

         • 旋转部件,飞机,结构和车辆的健康监测;

         • 静态和动态扭矩测量。


      四、Torque-Link-200 无线扭矩/应变传感器的技术规格

(1)基础规格
传感器输入通道:

1 个差分模拟输入,1 转/脉冲;

1 内部温度。

数据存储容量:16 M字节(最多  8,000,000  个数据点)


(2)模拟输入通道
ADC  分辨率:24-bit数字滤波器:用于降低噪声的可配置  SINC4  低通滤波器
电桥励磁电压:可配置:1.5  V  或  2.5  V  (100  mA)增益可调:1 to 128
温度稳定性:0.172μV/°C(典型值)应变校准:用于导出线性应变校准系数的板载分流电阻
分流校准电阻:499k Ohm (± 0.1%)


(3)集成温度通道
准确性:±0.25℃测量范围:-40 to +105°C


(4)工作参数
无线通信距离:视线:1 千米(理想),400 米(典型);

室内/障碍物: 50 米(典型值)。

(RF)射频收发载波:免许可证 2.405 至 2.480 千兆赫,16 个频道
射频通讯协议:IEEE  802.15.4工作温度:-40°C to +60°C
电源:⾼性能:推荐  1.5  V  锂  AAA  (L92);

性能较低:碱性  AAA  ‑  降低温度范围和电池寿命

能量消耗:取决于配置(请参阅用户手册第  13.4  节)角加速度限制:500g  持续,1000g  间歇
最大转速:取决于操作条件(参见用户手册)


(5)采样
采样模式:连续、周期性突发或事件触发采样率:Up to 1024 Hz
采样率稳定性:±5  ppm网络容量:每个 RF 通道最多127个节点
节点间同步:± 50 μsec


(6)转速传感
传感器输入:集电极开路、漏极开路或来自霍尔效应或其他源的数字脉冲。
范围:0.1 to 100 Hz (6 to 6000 RPM)准确性:±0.1%(典型值)


(7)物理规格
尺寸:可根据设备轴径定制外壳材料:ABS  热塑性塑料
环境等级:IP  66,根据  DO‑160  标准进行温度变化、湿度和振动测试。
软件:SensorCloud™, SensorConnect™, Windows 7, 8 & 10 compatible
监管合规性:FCC(美国)、IC(加拿大)、CE、RoHS(欧盟)、MIC(日本)


相关图纸
TORQUE-LINK-200 无线扭矩/应变传感器节点Torque-Link-200 无线扭矩/应变传感器

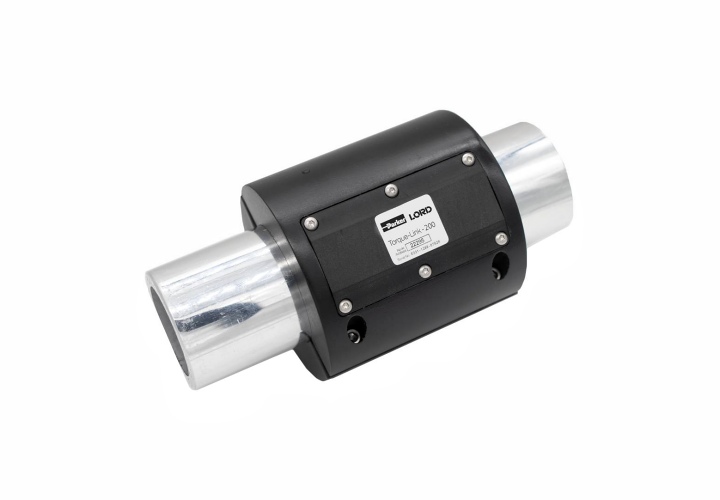

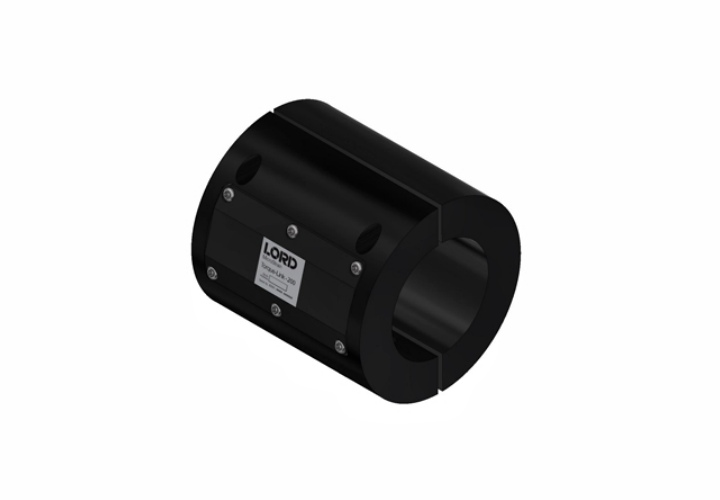

产品图(1)产品图(2)

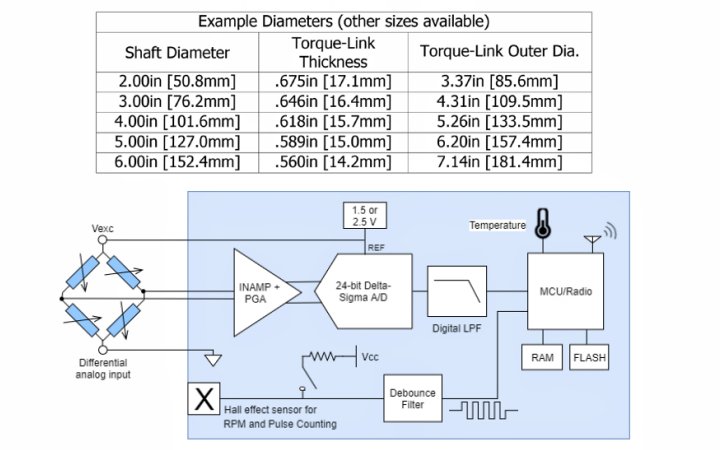

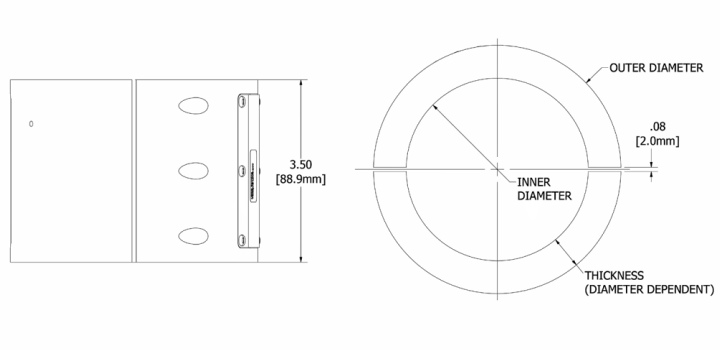

Torque-Link-200 尺寸图Torque-Link-200 电路图
尺寸图部分尺寸规格及电路图
