美国 HBK（原 Parker Lord ）MicroStrain G-Link-200-OEM 具有板载三轴加速度计，可实现高分辨率数据采集，且噪声和漂移极低。 此外，派生的振动参数允许长期监控关键性能指标，同时最大限度地延长电池寿命。
Lord Sensing 无线传感器网络可实现来自可扩展传感器网络的同步高速传感和数据聚合。 我们的无线传感系统非常适合测试和测量、远程监控、系统性能分析和嵌入式应用。
用户可以使用 SensorConnect 软件轻松对节点进行编程，以实现连续、周期性突发或事件触发采样。 可选的基于网络的 SensorCloud 界面可优化来自远程网络的传感器数据的数据聚合、分析、呈现和警报。
| （1）、高性能传感 | （2）、易于集成 | （3）、可靠的数据收集 | （4）、针对多种应用进行配置 |
• 板载三轴加速度计，测量范围为±2 至±40 g • 所有轴上的噪声极低 25 µg/√Hz 或 80 µg/√Hz • 用户可配置的低通和高通滤波器） • 板载温度传感器 | • 外形小而薄 • 电源电压为 3.3 至 36 VDC • -40 至 +85°C 工作温度 • 板载、U.FL 或 MMCX 天线选项 | • 使用 LXRS 或 LXRS+ 协议的无损、同步且可扩展的网络 • 使用 SensorConnect (PC)、SensorCloud (web) 或 MSCL（API 库）远程配置节点并查看传感器数据 | • 输出原始加速度波形数据、倾斜或派生振动参数（速度、振幅、波峰因数） • 高达 4096 Hz 采样 • 连续、周期性或事件触发操作 • 实时传输数据和/或保存到板载内存 |
• 振动监测；
• 基于状态的维护（CBM）；
• 影响和事件监控；
• 旋转部件、飞机、结构和车辆的健康监测。
| （1）设备状态监测 | （2）测试与测量 | （3）影响和事件监测 |
• 小外形尺寸和宽输入范围使无线传感可以轻松嵌入到许多应用中。 • 低功耗要求可以在电池供电下进行长期监控。 • 来自SensorCloud的文本和电子邮件警报 。 | • 端到端数据采集系统减少了测试时间和成本。 • 使用 SensorConnect 远程配置节点网络并实时收集数据。 • 使用开源 MicroStrain 通信库 ( MSCL ) 轻松编写您自己的定制软件。 | • 事件驱动采样允许仅报告围绕预定义事件的感兴趣的数据。 • 用户可配置的事件前和事件后持续时间允许您查看导致事件发生的数据，以及数据如何恢复到正常条件。 |
| （1）模拟输入通道 | ||
| 8 g版本 | 40 g版本 | |
| 测量范围： | ±2 g，±4 g或±8 g 配置 | ±10g，±20g或±40g 配置 |
| 噪音密度： | 25μg/√Hz | 80μg/Hz |
| 0 g偏移量： | ±25mg（±2g） | ±50mg（±10g） |
| 0 g偏移与温度 的关系： | ±0.1 mg /°C（典型值） ±0.15 mg /°C（最大值） | ±0.5 mg /°C（典型值） ±0.75 mg /°C（最大值） |
| 集成传感器： | 三轴MEMS加速度计，3个通道 | |
| 加速度计带宽： | DC至1 kHz | |
| 解析度： | 20位 | |
| 比例因子误差： | <1％满量程 | |
| 十字轴灵敏度： | 1% | |
| 灵敏度变化（温度）： | ±0.01%/°C | |
| 抗混叠滤波器： | 1.5 kHz（-6 dB衰减） | |
| 低通数字滤波器： | 26至800 Hz - 可配置 | |
| 高通数字滤波器： | 关至2.5 Hz - 可配置 | |
| （2）集成温度通道 | |||
| 测量范围： | - 40°C至85°C | 准确性： | ±0.25°C（全范围） |
| （3）采样 | |||
| 采样模式： | 连续，周期性爆发，事件触发 | 输出选项： | 加速，倾斜和衍生渠道： 速度（IPSrms），幅度 （Grms和Gpk-pk）和波峰因子 |
| 采样率： | 1 Sample/hour to 4096 Hz. | 采样率稳定性： | ±5 ppm |
| 网络容量： | 每个RF信道最多128个节点（带宽计算器） | 节点同步： | ±50 µsec |
| 数据存储容量： | 16 M字节（最多8,000,000个数据点） | ||
| （4）操作参数 | |||
| 无线通信范围： | 室外/视距：2公里（理想）*； 800米（典型值）**； 板载天线：1 km（理想值）*，400（典型值）**室内/障碍物：50 m（典型值）**。 | ||
| 天线： | 通过MMCX或U.FL连接器进行表面贴装或外接 | ||
| 射频（RF）收发器载波： | 免许可证2.405至2.480 GHz，16通道 | ||
| 射频发射功率： | 用户可调节0 dBm至20 dBm。 | ||
| 受限区域： | 供电电压3.3 V dc至36 V dc至焊盘 | ||
| 脉冲电流***： | |||
| TX电源 | Vin = 3.6 in | VIN＝5 V | VIN = 12 V |
| ±20 dBm | 135mA | 100mA | 45mA |
| +16 dBm或更低 | 100mA | 70mA | 32mA |
| 静电放电： | ±4000 V（适用于VIN，GND，天线和屏蔽） | ||
| 工作温度： | -40°C至+ 85°C | 机械冲击限制： | 1000g/1.5ms |
| （5）物理规格 | |||
| 外形尺寸： | 38.1 x 29.0 x 6.5 mm | 安装： | （4）2—56 UNC |
| 重量： | 8.17克 | 保形涂层： | Humiseal 1B31 |
| （6）整合 | |||
| 兼容的网关： | 所有WSDA网关 | 软件： | SensorCloud, SensorConnect, Windows 7, 8 & 10 compatible |
| 执行标准： | FCC（美国），IC（加拿大），CE（欧盟），JET（日本） | ||
| * 实际范围因条件而异 ** 在天线升高、无遮挡物、无射频干扰的情况下测量。 *** 电源必须根据发射功率设置和电源电压提供短时脉冲电流。 电源必须提供由发射功率设置和电源电压决定的短时脉冲电流。 **** 反复暴露于 > 2 倍满刻度下可能导致永久损坏。详见手册。 | |||
| 相关图片 | |
 |  |

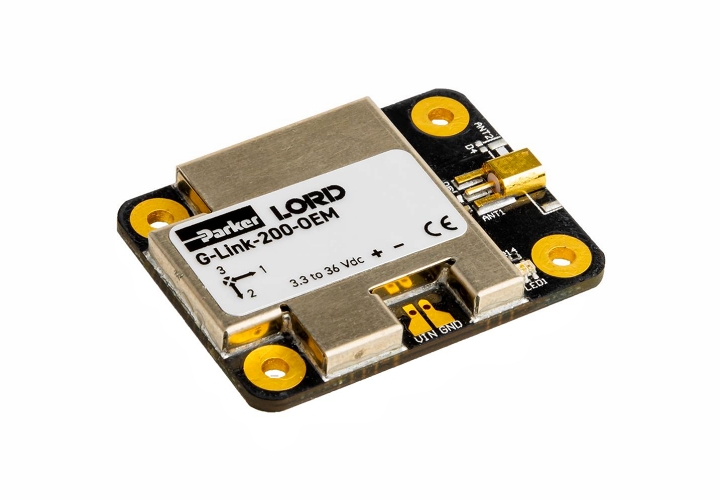

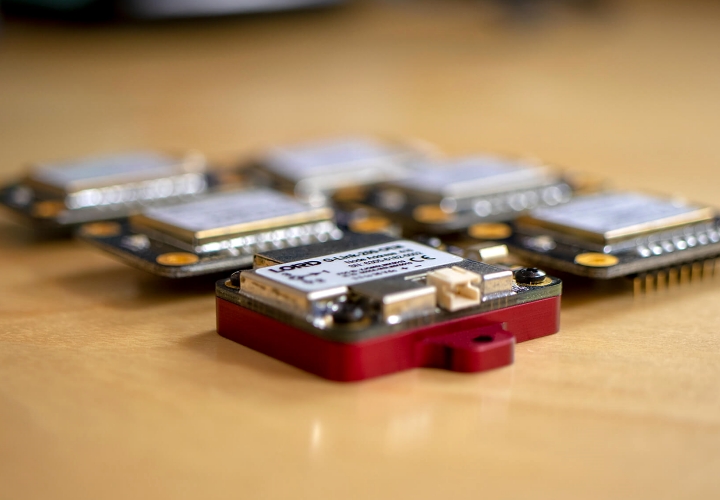

| G-Link-200-OEM 产品图（1） | G-Link-200-OEM 产品图（2） |
 |  |

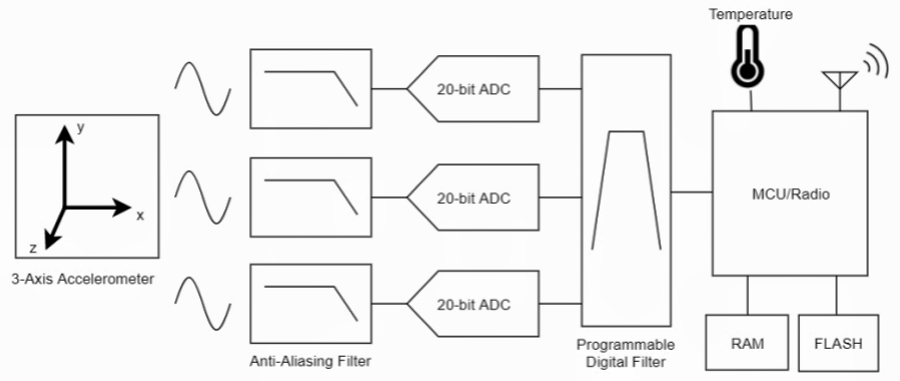

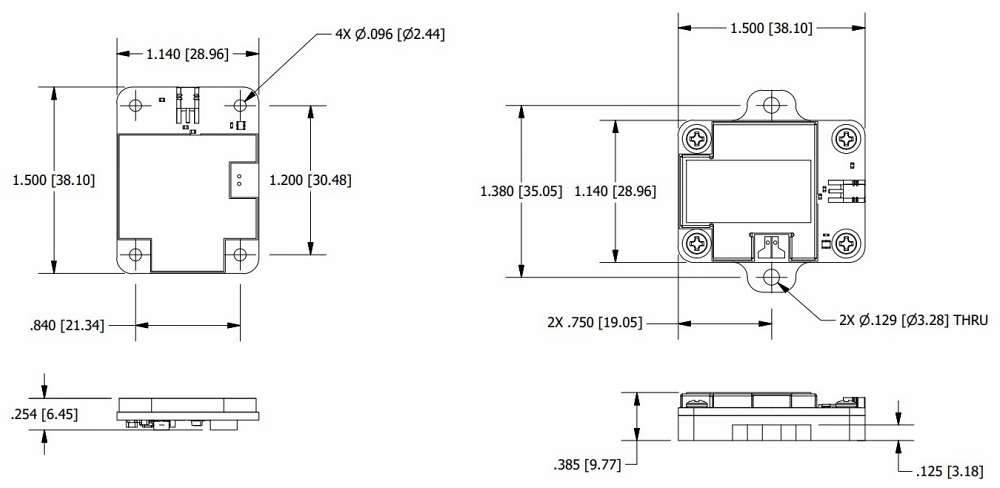

| 电路图 | 尺寸图 |
