美国 Lord（现 HBK）MicroStrain SG-LINK-200-OEM 嵌入式无线应变/模拟传感器节点，是一款小型无线节点，具有 2 个模拟输入通道，可供 OEM 集成。SG-LINK-200-OEM 包括板载 PGA、滤波和高分辨率 ADC，用于精确测量各种传感器类型，包括应变计、称重传感器、压力传感器和加速度计。
此外，数字脉冲输入通道可以轻松集成到霍尔效应传感器，以报告 RPM 或脉冲计数。多功能性和小尺寸使 SG-Link-200-OEM 能够轻松集成到许多应用中。
SG‑Link‑200‑OEM 允许从一系列传感器类型（包括应变计、压力传感器和加速度计）远程收集数据。该节点支持以⾼达1kHz 的采样率从1个差分输入通道和 1个单端输入通道采集⾼分辨率、低噪声数据。数字输入与霍尔效应传感器兼容，用于报告转速和总脉冲，非常适合许多扭矩传感应用。
| 产品亮点 | |||
• 1 个差分输入通道和1个单端输入通道。 • 差分通道与120、350和 1k兼容欧姆惠斯通电桥传感电路。 | • 板载温度传感器。 • 用于转速和脉冲计数的数字输入通道。 | • 电源电压范围为3.3 至30 V。 • 连续、周期性突发和事件触发采样。 | • 输出原始数据和/或派生通道，例如平均值、RMS 和峰峰值。 • LXRS 协议允许无损数据收集、可扩展网络和 ±50μs 的节点同步。 • 使用板载分流电阻进行远程应变校准。 |
| （1）⾼性能 | （2）传感器输入 | （3）操作 | （4）封装 |
• ⾼达1024Hz采样； • 低噪声1.5或2.5V传感器激励； • 噪声低至 1μV pp； • ⾼分辨率24位数据； • 数据记录多达800万个数据点； • 低功耗运行，非常适合电池供电的应用。 • 无线范围可达 1km（典型值 400 m） • ‑40至 +105°C工作温度范围。 | • 1个差分输入通道； • 1个单端输入通道； • 1 个用于 RPM 或脉冲计数的数字输入； • 板载温度传感器 (+/- 0.25°C)； • 1.5 或 2.5 V 传感器电源输出； • 可调增益（1 至 128）； • 可调过滤； • 高分辨率24位数据； • 噪声低至 1 µV pp； • 与 120、350 和 1kOhm 惠斯通电桥传感电路兼容； • 可用工厂桥完成（1/4、1/2 或全桥）； • 使用板载分流电阻进行远程应变校准。 | • 高达 1kHz 的连续采样率； • 连续、周期性突发或事件触发操作； • 输出波形数据和/或导出参数（平均值、RMS、峰峰值）； • LXRS 协议允许无损数据收集、可扩展的网络规模和 ±50 µs 的节点同步； • 数据记录多达 800万个数据点； • 无线范围可达 1公里； • 用于低功耗运行的占空比传感器激励，非常适合电池供电的应用。 | • 电源电压为 3.3 至 30 VDC； • –40 至 +105 °C 工作温度范围； • Humiseal 1B31 保形涂层； • 4 个安装孔，尺寸适合 2-56 UNC； • 可选铝底座和传感器端子； • 天线选项包括板载或 U.FL 连接器。 |
| （1）设备状态监测 | （2）测试与测量 | （3）影响和事件监测 |
• 小外形尺寸和宽输入范围使无线传感可以轻松嵌入到许多应用中。 • 低功耗要求可以在电池供电下进行长期监控。 • 来自SensorCloud的文本和电子邮件警报 。 | • 端到端数据采集系统减少了测试时间和成本。 • 使用 SensorConnect 远程配置节点网络并实时收集数据。 • 使用开源 MicroStrain 通信库 ( MSCL ) 轻松编写您自己的定制软件。 | • 事件驱动采样允许仅报告围绕预定义事件的感兴趣的数据。 • 用户可配置的事件前和事件后持续时间允许您查看导致事件发生的数据，以及数据如何恢复到正常条件。 |
| （1）模拟输入通道 | |||
| 传感器输入通道： | 1 个差分、1 个单端和 1 个转速/脉冲输入 | 传感器激励输出* ： | 可配置 1.5 或 2.5 V (100 mA) |
| 测量范围： | 0 至激励电压（1.5 或 2.5 V） | 增益可调： | 1 to 128 |
| ADC分辨率： | 24 bit | 噪声（增益 = 128）： | 1 µVp-p to 20 µVp-p（取决于滤波器选择） |
| 噪声（增益 = 1）： | 15 to 250 µVp-p （取决于滤波器选择） | 温度稳定性（‑40 至 +105°C）： | 0.172μV/°C（典型值） |
| 数字滤波器： | 可配置 SINC4 低通滤波器，用于降低噪音噪声 | 应变校准： | 用于导出应变的板载分流电阻 校准系数 (y = mx + b) |
| 分流校准电阻： | 499k Ohm (± 0.1%) | ||
| （2）集成温度通道 | |||
| 测量范围： | - 40°C to 105°C | 准确性： | ±0.25℃ |
| （3）转速传感 | |||
| 传感器输入： | 集电极开路、漏极开路或来自霍尔效应或其他源的数字脉冲。 | ||
| 范围： | 0.1 to 100 Hz (6 to 6000 RPM) | 准确性： | ±0.1%（典型值） |
| （4）采样 | |||
| 采样模式： | 连续、周期性突发、事件触发 | 输出选项： | 模拟：校准的工程单位、沙 导出通道（平均值、有效值和峰峰值） ； 数字量：速度（赫兹或转速）和脉冲计数。 |
| 采样率： | Up to 1024 Hz | 采样率稳定性： | ±5 ppm |
| 网络容量： | 每个RF通道最多128个节点（带宽计算器：） | 节点同步： | ±50 µsec |
| 数据存储容量： | 16 M Bytes（最多 8,000,000 个数据点） | ||
| （5）工作参数 | |||
| 无线通信通讯范围**： | 室外天线：2 千米（理想值），800 米（典型值） 机载天线：1 千米（理想），400 米（典型值） 室内/障碍物： 50 米（典型值） | ||
| 天线： | 表面安装或通过 U.FL 连接器外部安装 | 射频 (RF)收发器载体： | 免许可 2.405 至 2.480 GHz（16 通道） |
| 射频发射功率： | 用户设置 0 dBm 至 20 dBm。受地区限制 | 电源输入范围： | 3.3 V dc to 30 V dc |
| 脉冲电流***： | |||
| Tx Power | VIN = 3.6 V | VIN = 5.0 V | VIN = 12 V |
| +20 dBm | 135 mA | 100 mA | 45 mA |
| +16 dBm or less | 100 mA | 70 mA | 32 mA |
| 工作温度： | 40°C 至 +105°C | 角加速度限制： | 500g持续，1000g间歇 |
| 机械冲击极限： | 1000g/1.5ms | 静电放电 | 4kV |
| （6）物理规格 | |||
| 尺寸： | 41.3 mm x 29.0 mm x 5.9 mm | 接口： | 焊接或螺丝固定端子可选 |
| 重量： | 7 克 | ||
| （7）集成 | |||
| 兼容网关： | 所有 WSDA 网关 | 软件： | SensorCloud、SensorConnect、Windows 7、8 和 10 兼容 |
| 法规合规性： | FCC（美国）、IC（加拿大）、CE、RoHS（欧盟） MIC（日本） | ||
| 相关产品图片 | |
 |  |

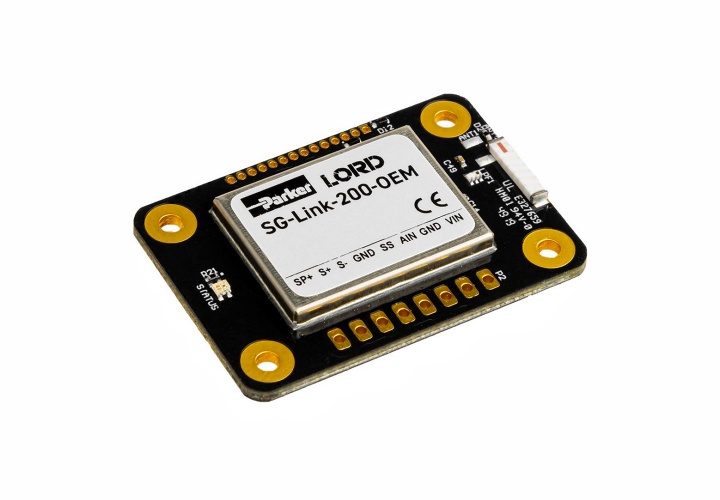

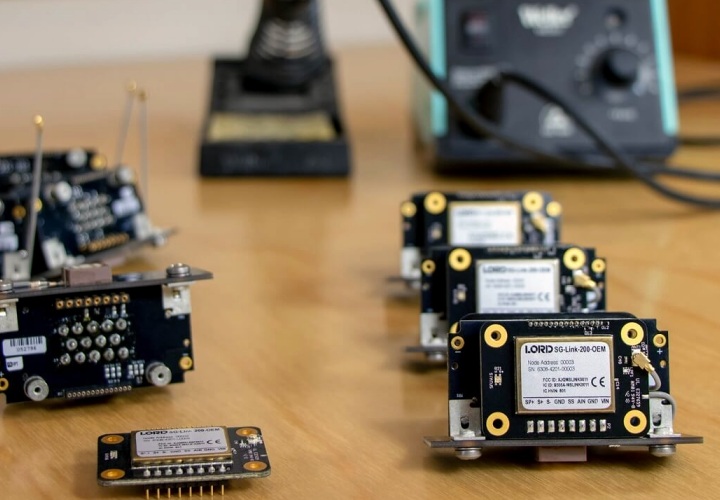

| SG-LINK-200-OEM | 产品图 |
 |  |

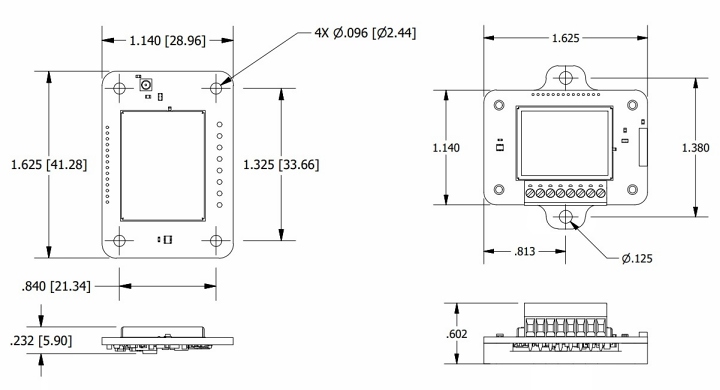

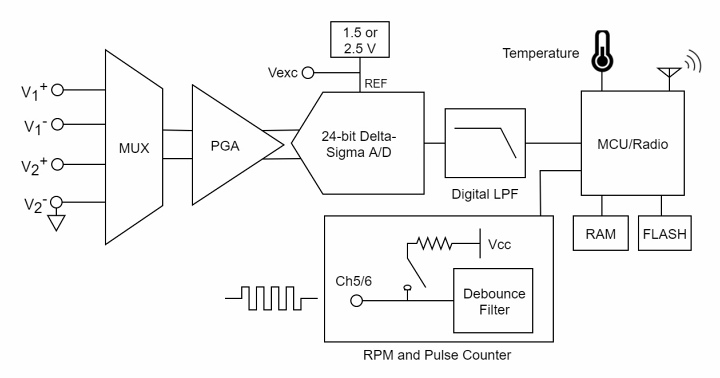

| 电路图 | 尺寸图 |
