        在工业测试、结构监测、装备健康管理领域，应变测量是获取结构形变、载荷、应力数据最核心的手段。从航空航天结构强度试验、工程机械载荷测试，到桥梁风电基础设施长期安全监控，应变传感器捕捉的微伏级形变信号，是产品迭代优化、设备故障预警、结构安全评估最重要的数据依据。百余年应变传感技术不断迭代，从传统有线采集系统，到初代无线设备的艰难探索，再到如今高性能工业无线节点大规模落地，HBK（原 LORD MicroStrain）V-LINK-200 八通道无线应变模拟传感器节点，代表了现阶段无线应变采集的标杆水准，彻底化解传统测试行业长期存在的布线繁琐、同步性差、野外部署困难等诸多痛点，为现代力学测试开启全新解决方案。

应变传感器的发展进化：从有线桎梏走向无线智能时代

        应变传感技术起源于 20 世纪初电阻应变计的诞生，依托惠斯通电桥原理，将构件微小形变转化为电阻变化，从而实现应力应变的量化测量，奠定了整个力学测试行业的技术根基。在相当长的发展周期中，有线应变采集系统成为行业主流方案，整套系统由应变片、屏蔽电缆、集中式采集机箱、供电回路共同组成，在封闭实验室环境下，能够获得稳定、高精度的测量结果，广泛应用于高校科研、室内产品强度测试。

        但有线系统与生俱来的短板，随着工程应用场景不断拓宽被持续放大，成为行业难以逾越的瓶颈。第一，布线成本居高不下，大型试验、分布式结构监测项目，需要铺设数百米屏蔽线缆，布线、穿管、接线的人工成本往往超过硬件本身，老旧设备改造、野外露天工况甚至不具备布线施工条件；第二，微弱应变信号极易受长线缆干扰，应变信号属于微伏级别，长电缆会引入电磁噪声，线缆老化、接触不良、温漂问题，直接造成测量数据失真；第三，系统扩展性差，增加测试测点就需要同步铺设线缆、扩容采集主机，移动构件、旋转部件、临时冲击试验几乎无法开展；第四，环境适应能力有限，线缆易被雨水、油污、鼠咬、机械拉扯损坏，难以支持户外、高低温现场长期无人值守监测，运维检修工作量巨大。

        进入 21 世纪，物联网无线通信技术兴起，蓝牙、ZigBee、早期 2.4G 射频方案被尝试应用到应变采集领域，应变传感正式迈入无线萌芽阶段。早期无线应变节点实现了 “去掉线缆” 的突破，但存在诸多硬伤：通道数量稀少，采样速率偏低，缺少精准时间同步机制，无本地数据存储能力，在多测点同步测试、动态冲击测试场景中大量丢包，仅能完成低速静态监测，测量精度与可靠性无法和有线设备抗衡，很难在工业级项目大规模落地。

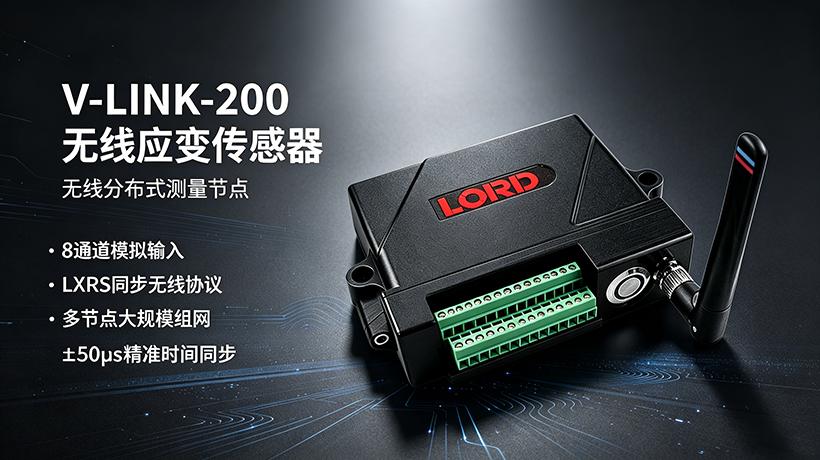

        技术迭代持续向前，行业呼唤一款兼顾高精度、多通道、无损传输、强环境适应性的工业级无线应变采集设备。原 LORD 集团旗下 MicroStrain 团队深耕无线传感领域多年，自研 LXRS/LXRS + 无损无线通信协议，攻克无线传输丢包、多节点时间同步两大核心难题，逐步推出系列无线传感产品；品牌后被 HBK 收购，继承全部技术积累。V-LINK-200 八通道无线应变模拟传感器节点，正是这条技术路线的集大成之作。它不再是简单把有线采集板加装无线模块，而是一套完整集成信号调理、可编程增益、抗混叠滤波、18 位高精度 ADC、本地存储、无损无线传输的一体化终端，兼顾有线设备的测量精度，同时拥有无线方案部署便捷、扩展性强的全部优势，推动应变测量进入第三代高性能智能化无线时代。

HBK V-LINK-200 核心优势：打破有线与传统无线的性能鸿沟

        市面上很多无线采集设备，往往陷入两难：要么无线便捷但是精度、同步性大打折扣；要么精度尚可，但是通道少、部署复杂，无法适配复杂工程。V-LINK-200 的核心价值，就是做到高精度测量、无损无线传输、灵活多模式采集、恶劣工况高可靠性四大维度均衡，解决工程实际当中的真实痛点。

1、通道配置灵活，兼容多类型传感器，一机多用

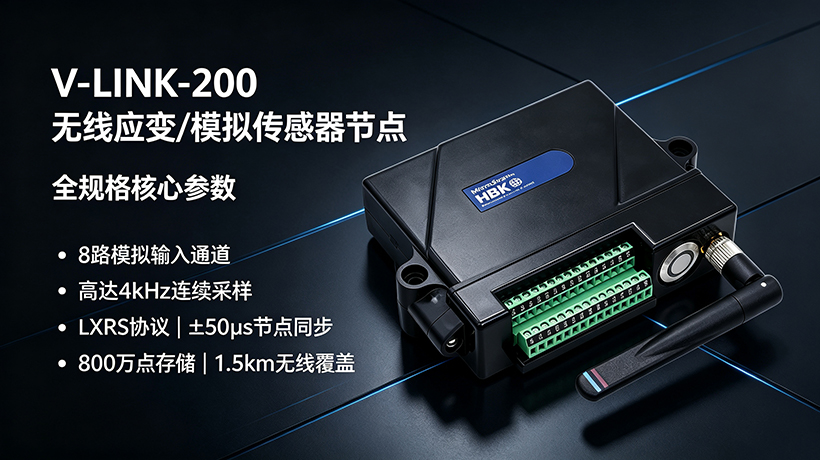

        V-LINK-200 配备总计 8 路模拟输入通道，硬件配置做了差异化划分：4 路 ±156mV 差分输入通道，专门适配应变计、称重传感器这类惠斯通电桥类传感器；另外 4 路 ±10.24V 单端输入通道，适配电压输出型压力、位移、扭矩传感器。一台节点同时处理应变信号与电压模拟信号，项目当中不需要采购多种采集硬件，简化系统构成，降低设备投入成本。

        差分通道支持 16-2048 大范围可调 PGA 可编程增益，适配不同灵敏度应变桥路；自带 4.096V 传感器激励输出，最大输出 150mA，直接给外接传感器供电。设备原生兼容 120Ω、350Ω、1kΩ 主流惠斯通电桥，支持工厂预装配桥接电路；板载 499kΩ 高精度分流电阻，支持远程分流校准，不用现场接线校准，大幅减少现场调试工作量。内置板载温度传感器，测温精度 ±0.3℃，同步采集测点温度，方便后续对应变数据做温度补偿，进一步提升测量结果可靠性，省去额外加装温度采集节点的开销。

2、LXRS 无损无线协议，保障多节点同步可靠数据输出

        无线采集最让人担忧就是丢包、数据缺失、多节点时间错位，一旦同步时间误差过大，动态试验、模态分析的数据将直接失去分析价值。V-LINK-200 搭载 HBK 自研 LXRS / LXRS + 无线协议，实现无损数据吞吐量，每个网关最多接入 128 个节点，节点之间时间同步精度高达 ±50μs，满足动态测试严苛的同步要求。LXRS 网关采样总吞吐量可达 4096 采样 / 秒，升级 LXRS + 协议后提升至 16k 采样 / 秒，足以支撑大规模分布式测点同步采集工作。

        无线通信工作于 2.405-2.480GHz 免许可频段，拥有 16 个通信信道，射频发射功率 0-20dBm 软件可调。开阔户外环境无线传输距离最大可达 1.5km，典型 800 米；室内遮挡场景典型通信距离 100 米，绝大多数厂房、桥梁、风电现场能够满足覆盖需求。即便短暂无线信号中断，设备板载 16MB 本地存储，最多可记录 800 万测量数据点，数据不会直接丢失，待通信恢复之后完成补传，真正实现无损采集，规避传统无线设备信号断连即数据永久丢失的致命缺陷。

3、丰富采集模式，覆盖试验测试、事件监控、长期监测全场景

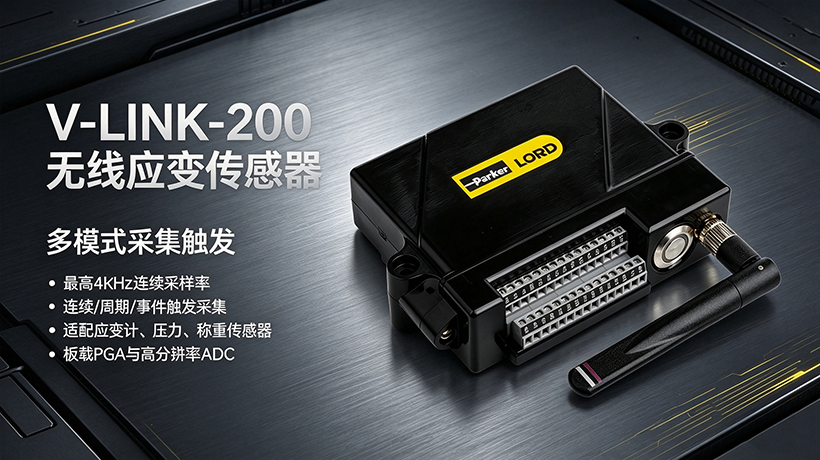

        很多采集设备采集模式单一，只能固定连续采样，对于不同工程场景适配性不足。V-LINK-200 支持三种工作模式：连续采样、周期性突发采样、事件触发采样。连续采样模式最高 4kHz 采样率，用于持续记录动态载荷；周期性突发采样、事件触发模式最高可达 8kHz，适合冲击、瞬态事件捕捉。

        事件触发功能是设备一大亮点：用户预先设置触发阈值，只有信号超过阈值才启动高速记录，同时自定义记录事件发生之前、之后的数据时长。日常正常工况下设备低功耗休眠，一旦出现冲击、过载等异常事件，自动完整捕捉事件全过程数据，既不会漏掉故障关键过程，又避免海量无效数据存储，极大延长电池使用寿命，非常适合设备状态监控、结构冲击试验场景。输出数据支持 mV 原始值、ADC 计数值、经过标定的工程单位，无需后期繁琐换算，直接输出可用分析数据。

4、宽工况硬件设计，兼顾电池与外部供电，适应野外工业现场

        硬件封装充分考虑工业恶劣环境，工作温度区间-40℃~+80℃，覆盖严寒户外、高温工业厂房；ESD 静电耐压 4kV，抵抗现场静电干扰。供电方案做双方案设计，内置 4 节 3.6V LiSOCL2 锂电池供电，不需要铺设电源线，实现完全无线部署；同时支持 7.536V 直流外部供电，适合可以接入电源的固定点位。低功耗架构设计，电池模式下可实现长达数年长期无人值守监测，完美适配桥梁、风机塔筒这类很难敷设供电线路的监测点位。

        安装方式灵活，既可以螺栓直接固定安装，也支持 DIN 导轨卡扣安装，机柜内、设备外壁都可快速装配。整机尺寸 129 mm × 117.6 mm × 31 mm，含电池整机重量 283g，轻量化设计，便于安装在各类构件表面。产品拥有 FCC、CE、RoHS 等多国合规认证，全球项目均可使用，配套 WSDA 系列网关，电脑端 SensorConnect 软件完成参数配置、实时查看数据，云端 SensorCloud 平台实现远程访问、短信邮件报警，同时开放 MSCL API 库，方便对接用户自研软件系统，二次开发集成自由度高。

V-LINK-200 详细技术解析，读懂高性能背后硬件逻辑

        V-LINK-200 内部硬件链路完整闭环，从传感器信号输入、信号调理、滤波、模数转换，到本地存储、无线传输全部板载集成，无需外接信号调理箱。

        差分输入通道（1-4 通道）：输入量程 ±1.22mV ~ ±156mV，增益 16-2048 软件可配置，搭载二阶巴特沃斯抗混叠滤波器，滤波带宽 128Hz-4kHz 按需设置，滤除高频噪声，防止采样混叠。499kΩ、精度 ±0.1% 板载分流电阻，完成应变远程校准，省去现场标准砝码、标准应变源；支持工厂预先完成惠斯通电桥桥接，开箱直接接应变片使用。

        单端输入通道（5-8 通道），适配电压输出传感器，量程包含 ±2.56Vdc、±5.12Vdc、±10.24Vdc、0-5.12Vdc、0-10.24Vdc 多种档位，-3dB 截止点 15kHz 固定抗混叠滤波器，输入阻抗 1MΩ，适配绝大多数工业电压输出传感器。

        核心 ADC 采用 18 位高分辨率模数转换器，全量程典型精度 ±0.1%，噪声仅 ±0.02% 全量程，全工作温度范围内温度漂移小于 0.1% 全量程，保证高低温环境测量稳定性。集成温度传感器分辨率 0.1℃，同步采集环境温度，用于应变的温漂补偿。

        采样性能维度：连续采样速率范围从 1 样本每小时到 4kHz；事件触发与周期突发模式采样最高 8kHz。每个网关最多挂载 128 个 V-LINK-200 节点，大规模组网同样保持 ±50μs 同步精度。本地 16MB 闪存存储，可保存最多 800 万数据点，网络临时断开时缓存数据，链路恢复自动回传，保障数据完整性。

        机械与电气特性：电池供电 6-18.9Vdc，推荐 4×3.6V 锂亚电池；外部供电 7.5-36Vdc 直流。无线外置天线，开阔地最远 1.5km。机械冲击指标：带电池状态承受 250g/1.5ms 冲击，拆除电池可达 500g/1.5ms，能够安装在振动冲击剧烈工程机械、飞行器试验件上。螺丝端子接线，接线简单可靠，现场维护便捷。

        整套系统软件生态完整：本地 PC 软件 SensorConnect，完成节点网络管理、增益滤波采样参数配置、实时数据曲线查看、数据导出；云端 SensorCloud，实现网页端远程查看数据，配置超限短信、邮件告警；MSCL 开源 API 库，C++/Python 等语言均可调用，可集成到用户自研测试平台，满足自动化测试系统开发需求。

V-LINK-200 多元落地应用，赋能测试、事件监控、设备健康监测

         V-LINK-200 凭借灵活通道、强大采样模式、工业级可靠性，在测试测量、事件监控、设备状态监测三大领域大量落地，覆盖航空航天、工程机械、轨道交通、风电、土木结构、科研试验众多行业。

1、测试与测量：缩短试验周期，降低试验综合成本

        传统大型力学强度试验，布线会占用大量时间，几十上百测点接线调试周期漫长。V-LINK-200 无线节点可以快速布点，螺丝固定之后接上传感器即可工作，不需要铺设长距离屏蔽线缆，大幅缩短试验准备周期。

        在 eVTOL 电动垂直起降飞行器机身静载测试当中，工程师将应变片粘贴机身关键受力部位，使用 V-LINK-200 同步采集应变计、载荷传感器信号，多台节点组网，依靠 LXRS 协议实现全部测点高精度同步采样，完成机身静载荷考核试验，免去飞行器机体上布设大量线缆带来的附加重量，不会干扰试件真实力学状态。

        工程机械样机载荷谱测试，在挖掘机、起重机臂架布置大量应变、压力传感器，多台 V-LINK-200 组成无线网络，实时采集整机作业过程应力、油压数据，获取真实工况载荷谱，指导结构轻量化与疲劳优化。高校、科研院所力学实验，可同时接入应变计、压力传感器、位移传感器，8 通道混合采集，软件直接输出工程单位，减少试验后数据处理工作量。全部节点同步无损传输，端到端完整采集系统，减少测试时间与综合项目成本，使用 SensorConnect 远程对整个网络配置参数，实时读取全部测点数据。

2、事件监控：精准捕捉瞬态异常，回溯故障全过程

        针对冲击、过载、突发载荷这类偶发事件，事件触发模式发挥巨大价值。系统设置信号阈值，平时低功耗待机；一旦监测信号超过阈值，立刻自动启动高速采样，并且完整记录触发前、触发后自定义时长的数据。

        比如游乐设施冲击过载测试、起重设备冲击载荷记录，平时不需要高速持续记录，发生冲击瞬间自动保存事件前后完整数据流，完整复现事件发生全过程，帮助工程师定位过载发生诱因。轨道交通零部件冲击试验，不需要持续存储海量无效数据，只抓取感兴趣事件片段，数据量小，分析效率高。用户自由定义事件前、事件后记录时长，既能看清事件如何发生，也能记录系统如何恢复回到正常工况，为失效分析提供完整证据链。

3、设备状态与结构长期健康监测：数年无人值守，实现预测性维护

        对于桥梁、风电塔筒、大型工业机组这类资产，需要长达数年长期监测结构应力变化，评估疲劳损伤，预判失效风险。有线系统布线施工成本巨大，老旧设备改造几乎难以落地。V-LINK-200 依靠电池供电可以多年持续工作，无需布线布线施工，螺栓固定完成部署。

        风机塔筒法兰应力监测，将 V-LINK-200 安装塔筒内部，应变片采集法兰螺栓位置应力变化，持续跟踪长期疲劳趋势；数据上传 SensorCloud 云端，设置应力超限，自动发送短信与邮件报警，运维人员远程掌握结构健康状态，不需要频繁登高现场检测。大型工业机组、旋转装备监测，无线节点避免线缆随转动拉扯损坏，持续跟踪设备运行应变载荷趋势，实现预测性维护，减少非计划停机。高通道数和无线特性，大幅减少装备改造的工时与材料成本，适合存量设备升级改造项目。

无线应变采集，开启力学测量新范式

        回顾应变传感器技术演进，从笨重繁琐的有线集中采集，到早期无线设备的性能妥协，再到 V-LINK-200 代表的新一代工业无线节点，设备不再简单追求 “去掉线缆”，而是追求在无线架构之下，做到高精度、无损传输、精准同步、丰富采集模式、恶劣工况可靠运行。

        HBK  V-LINK-200 八通道无线应变模拟传感器节点，8 路混合输入通道，同时支持应变电桥与电压型传感器；LXRS 无损无线协议，±50μs 多节点同步；连续、周期、事件触发多采样模式；板载本地缓存、双供电模式、-40~+80℃宽温硬件；完整本地-云端-API 软件生态，完美解决试验测试、事件捕捉、长期结构监测场景中的真实工程痛点。

        当测试现场不再被密密麻麻线缆束缚，测点部署变得简单灵活，工程师可以把更多精力放在数据分析与产品优化本身。V-LINK-200 不止是一款采集硬件，更是一套完整端到端无线力学测量解决方案，为航空、工程机械、能源、土木、科研领域，提供可靠的无线测量新选择。
