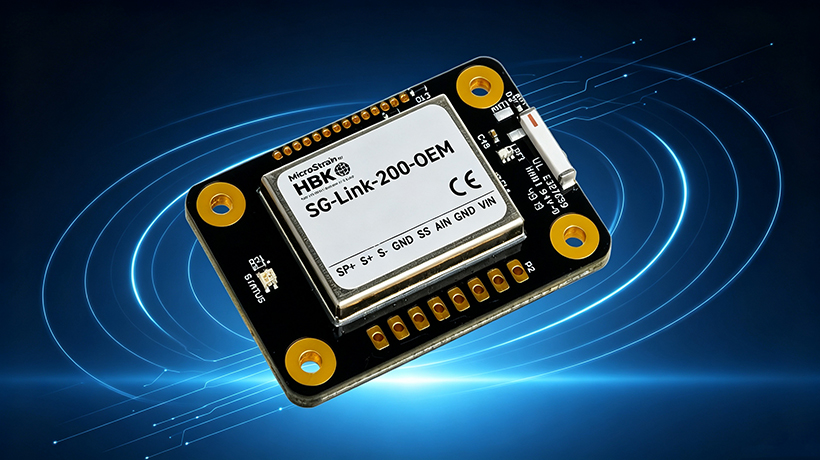

         应变传感器是工业力学测量的基石，从 19 世纪电阻应变效应被发现，到有线采集系统大规模普及，再到无线嵌入式节点的产业化落地，一百多年间，应变传感技术不断突破边界，解决工程测量中的各类现实难题。HBK SG-LINK-200-OEM嵌入式无线应变/模拟传感器节点，正是应变传感从有线走向无线、从外置设备走向OEM嵌入式集成时代的代表性产品。本文围绕应变传感器发展历程、SG-LINK-200-OEM应用场景、产品核心优势三大板块展开，完整解读这款模块的技术价值与工程意义。

一、应变传感器发展历程：从有线束缚到无线嵌入式新时代

         应变传感的理论起源可以追溯至1856年，英国物理学家开尔文发现金属导线受外力发生形变时，自身电阻会随之改变，也就是电阻应变效应，为应变测量奠定理论根基，但受限于当时电子元器件水平，无法实现工程化应用。直到1938年，首款实用金属丝应变片被研发出来，将机械形变转化为电阻变化信号，搭配惠斯通电桥电路，真正实现力学应变量化测量，大量应用于飞机、桥梁结构应力测试，应变传感器正式登上工业舞台。

第一阶段：传统有线应变采集时代

         20 世纪中后期，箔式应变计工艺成熟，有线应变采集系统成为行业主流。整套系统由应变片、屏蔽信号线缆、外置采集机箱、供电线路共同组成，广泛用于实验室静态测试、构件强度验证。但有线方案与生俱来的短板，始终制约行业进一步发展。 首先是布线成本高昂，大型装备、野外结构测试，需要铺设大量屏蔽线缆，布线、固定、防护的人工成本甚至超过硬件本身；对于旋转部件、运动工装，线缆反复弯折极易破损，滑环等转接机构寿命有限，维护成本居高不下。其次应变信号属于微伏级微弱信号，长距离线缆极易引入电磁干扰，接触电阻、温度漂移都会造成测量失真。同时系统扩展性差，新增测点就要重新布线、增加采集通道，在老旧设备改造、密闭腔体内部，布线几乎无法实现。尽管有线采集精度高，但在很多复杂工业场景，已经难以满足需求。

第二阶段：外置式无线应变传感器初步探索

         进入21世纪，微电子、无线射频技术快速发展，行业开始尝试把无线通信引入应变测量，摆脱线缆束缚。早期无线应变传感器大多为完整外壳封装的成品传感器，把应变调理、ADC、无线模块、电池封装在外壳内部。但初代无线产品存在诸多短板：噪声水平高，达不到有线采集的精度；多节点时间同步差，多点同步测试数据无法对齐；本地存储能力弱，无线信号短暂中断就直接丢失数据；体积大，只能外挂在设备外部，无法嵌入设备腔体内部；功耗控制差，电池续航时间短，很难用于长期在线监测。这个阶段无线应变产品更多作为有线方案的补充，多用于简单静态监测，难以胜任高速动态应变测试。

第三阶段：OEM 嵌入式无线应变采集节点兴起

         随着智能制造、设备预测性维护的需求爆发，市场不再满足于外挂式无线传感器。设备厂商希望把应变、载荷感知能力直接集成在整机内部，不需要外接笨重采集设备，这就催生了OEM裸板式无线应变采集模块。模块不再带外壳，以电路板形式交付，交由设备厂商集成到产品腔体中，保留完整的信号调理、模数转换、无线通信、本地存储全部能力。

         HBK SG-LINK-200-OEM 就是这一时代的典型产物，技术沉淀源自 MicroStrain 数十年无线传感积累，历经 LORD、Parker 收购，最终归入 HBK 产品矩阵。它继承电阻应变计、惠斯通电桥测量体系，同时融合 24 位高精度 ADC、LXRS 工业无线协议、板载分流远程校准、本地大容量存储，兼顾有线级测量精度与无线部署便捷性，把应变采集从外置测试设备，转变为设备内部原生的感知内核，推动应变传感技术走向嵌入式、智能化、网络化新阶段。

        同时行业内也并行发展光纤光栅应变传感等其他技术路线，但光纤解调设备成本高昂，而基于传统电阻应变计的 SG-LINK-200-OEM，兼容市面上成熟的应变片、称重、压力传感器，硬件成本可控，适配绝大多数工业测试与在线监测场景，具备极高工程落地价值。

二、SG-LINK-200-OEM 核心应用场景

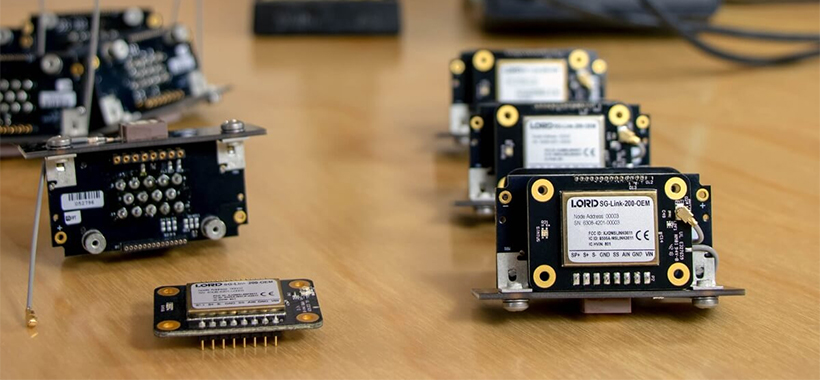

         SG-LINK-200-OEM是面向OEM集成的裸板式无线应变采集节点，兼容应变计、压力传感器、称重传感器、加速度计，还支持霍尔传感器实现转速脉冲采集。它既可以用于短期样机试验测试，也支持电池供电长期无人值守在线监测，覆盖装备制造、测试测量、事件监测多个领域。

1、装备OEM整机内置状态监测

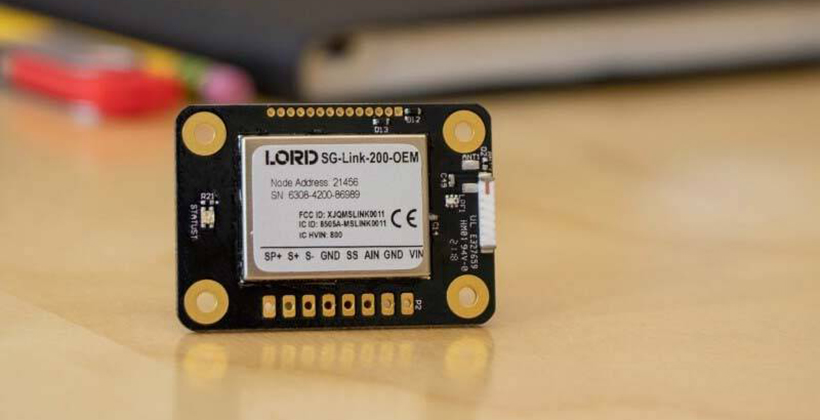

         这是该模块最核心的应用方向。工程机械、起重设备、机器人关节、扭矩测试装置、风电配套设备，设备厂商希望将应力、载荷、转速监测能力直接集成在设备内部，而不是外挂测试仪器。模块尺寸仅41.3 mm × 29.0 mm × 5.9 mm，重量仅 7g，体积小巧便于嵌入设备腔体；-40℃~+105℃宽温，1000g抗冲击，4kV 静电防护，能够承受设备运行振动、高低温、油污粉尘的严苛工况。

         在旋转扭矩测量场景，传统方案依赖滑环传输应变信号，滑环存在磨损、寿命有限、维护频繁的痛点。SG-LINK-200-OEM 嵌入旋转部件，同步采集应变扭矩信号与霍尔转速脉冲，无线输出扭矩-转速数据，彻底取消滑环结构，大幅降低后期维护工作量。依托低功耗占空比激励设计，模块可使用电池供电长期运行，搭配 SensorCloud 云平台，实现超限短信、邮件告警，实现预测性维护。装备厂商将模块集成进自有产品，就可以为终端客户提供载荷状态监测增值功能，提升产品市场竞争力。

2、实验室与外场样机测试测量

         汽车零部件、航空航天构件、工装夹具、材料力学试验场景，传统有线采集方案，试件运动过程中线缆容易拉扯损坏，大型多点测试布线耗时长，外场野外试验布线条件受限。SG-LINK-200-OEM 可嵌入试验工装内部，无线回传应变、压力、加速度、转速多物理量数据。

         模块最高采样率 1024Hz，24 位高分辨率 ADC，多节点 ±50μs 时间同步，满足模态试验、多点同步载荷测试的时序要求。用户既可以使用 SensorConnect 软件可视化配置参数、实时查看波形；也可以调用开源 MSCL 通信库，自主开发自动化测试系统，缩短试验准备周期，降低测试成本。模块具备 800 万点本地存储，当现场无线信号短暂遮挡中断，数据本地缓存，通信恢复后自动补传，保障试验数据完整不丢失。

3、冲击与事件触发监测

         针对设备过载、碰撞冲击、突发故障瞬态过程，模块的事件触发采样模式发挥独特优势。用户预先设置信号阈值，模块平时处于低功耗待机状态；一旦测量信号超过阈值，自动启动记录，并且可以自定义事件前、事件后记录时长，完整捕捉触发前基线状态，以及冲击结束之后信号恢复全过程。

         该模式广泛应用工装过载监测、运输冲击测试、机械设备突发故障捕捉。不需要不间断持续记录海量原始数据流，仅保存有效事件数据，减少存储占用与无线带宽压力，适合无人值守现场。

4、其他拓展应用

         除此之外，模块也可用于清洁能源零部件应力测试、土木缩尺模型振动台试验。模块一路差分通道接应变片，单端通道接压力或者加速度传感器，数字通道采集脉冲转速，单块板卡实现多物理量同步采集。

三、SG-LINK-200-OEM 产品核心优势

         市面上无线产品众多，普通蓝牙、LoRa 模块仅能完成简单电压采集，很难胜任应变测量微伏级微弱信号的严苛要求。SG-LINK-200-OEM 深度扎根应变测量工程痛点，在模拟信号性能、无线组网能力、OEM集成设计、环境可靠性四大方面具备突出优势。

（一）高性能模拟信号链，实现对标有线系统的应变测量精度

         应变测量最大难点在于信号极其微弱，对激励、噪声、温漂、校准都有极高要求。模块搭载完整高性能信号链路，24 位 Delta-Sigma ADC，增益 1-128 倍可调；提供 1.5V、2.5V 两档传感器激励输出，兼容行业主流 120Ω、350Ω、1kΩ 惠斯通电桥，支持 1/4 桥、半桥、全桥应变计配置。

         噪声最低可达 1μV pp，搭配可配置 SINC4 低通滤波器，抑制现场电磁干扰；-40℃~+105℃全温域温度漂移典型值仅 0.172μV/℃，高低温环境零点漂移小。板载 ±0.25℃精度温度传感器，采集应变同时同步记录温度，方便完成应变温度补偿，无需额外外接温度传感器。

         内置 499kΩ 高精度板载分流校准电阻，支持无线远程应变校准。当模块嵌入封闭设备腔体，人无法接触电路板，通过无线下发指令就可以完成电桥校准，生成 y=mx+b 校准系数，大规模部署场景极大降低现场调试工作量。采样模式丰富，支持连续采样、周期性突发采样、事件触发采样；板端可直接运算输出平均值、RMS 有效值、峰峰值，减轻上位机软件计算压力。16MB 本地存储，最多存储 800 万数据点，无线断连缓存数据，通信恢复自动补传，避免数据丢失。

（二）LXRS 工业无线协议，解决无线应变采集固有痛点

         普通蓝牙、WiFi 无线方案，普遍存在丢包、多节点时间不同步、组网规模有限的问题，不适合多点应变同步测试。SG-LINK-200-OEM 采用 LXRS 专用工业无线协议，实现无损数据采集，具备数据重传机制；单射频通道最多接入 128 个节点，支持大规模分布式测点组网；多节点同步精度 ±50μs，保障多点应变测试时序对齐，满足模态分析等高级测试需求。

         射频工作在免许可 2.4G 频段，发射功率 0-20dBm 可配置；板载天线理想距离 1km，典型室外 400 米；选配 U.FL 外接天线理想距离 2km，典型室外 800 米；室内障碍物环境典型 50 米。用户可根据整机金属外壳屏蔽情况，自由选择板载天线或者外接天线。系统搭配 WSDA 系列网关完成数据汇聚，形成网关-节点-软件完整解决方案，客户无需从零开发无线底层协议。

（三）面向 OEM 深度集成，大幅降低设备厂商开发门槛

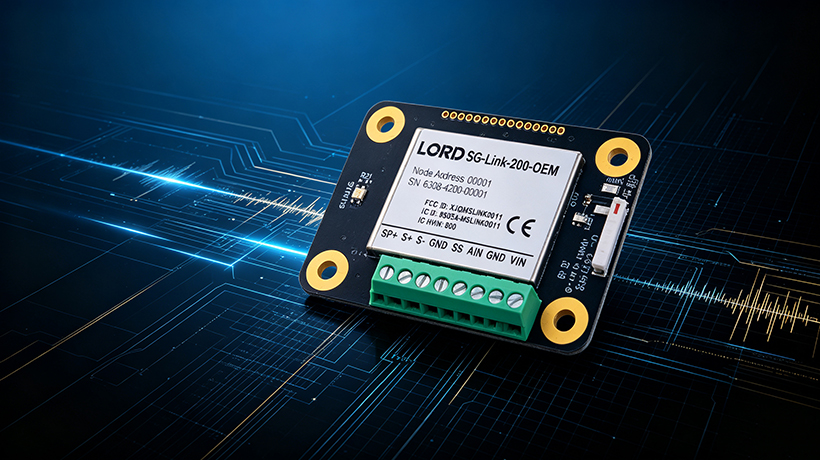

         作为 OEM 裸板产品，硬件充分考虑整机集成需求。供电支持 3.3-30VDC 宽电压输入，锂电池、设备内部 5V、12V、24V 工业电源均可直接供电，无需额外电源转换电路。硬件接口提供焊盘焊接，可选螺丝接线端子，可选铝制安装底座；电路板经过 Humiseal 1B31 保形涂层处理；4 个 2-56 UNC 规格安装孔，方便设备内部固定。

         软件生态完善：SensorConnect 图形软件快速完成网络配置与数据观测；开源 MSCL 通信库支持 C++、Python 开发，设备厂商可以直接将无线测量功能集成自有控制系统，不用从头开发底层驱动。产品拥有 FCC、IC、CE、RoHS、MIC 全球合规认证，设备厂商集成之后整机更容易完成出口认证，规避射频开发、精密模拟信号调试的技术风险，缩短新产品开发周期。

（四）优异环境可靠性与灵活功耗策略，适配工业复杂工况

         工业现场温度剧烈变化、振动冲击、静电干扰是常态。模块工作温度-40℃~+105℃，可持续承受 500g 角加速度，间歇冲击 1000g/1.5ms，4kV 静电放电防护，工程机械、车载样机、户外测试环境均可稳定运行。

         功耗设计兼顾高速采样与电池续航，支持占空比式传感器激励，非测量周期关闭传感器激励电源，降低平均功耗。射频发射电流随输入电压升高而降低，12V 供电条件下 20dBm 发射脉冲电流仅 45mA。结合周期采样、事件触发模式，能够实现长时间电池续航，满足野外无人值守监测需求。

四、总结

         回望应变传感器百余年发展历程，从实验室电阻应变效应的发现，到有线采集系统大规模应用，再到无线、嵌入式节点的产业化落地，技术迭代始终围绕解决工程实际痛点展开。传统有线应变系统精度优异，但布线成本高、运动设备难以适配；早期无线应变产品摆脱线缆束缚，却受限于精度、同步、体积短板，只能作为补充方案。

         HBK SG-LINK-200-OEM嵌入式无线应变模拟传感器，站在几代应变传感技术积累之上，把 24 位高精度信号链、远程分流校准、LXRS 工业无线、本地大容量存储浓缩在 7g 微型裸板当中。既继承传统电阻应变计成熟可靠的优势，又实现无线化、嵌入式集成，面向 OEM 设备厂商，服务整机内置监测、样机试验测试、冲击事件监测等场景。

         它不只是一款采集硬件，更是应变传感技术演进的重要成果，帮助设备制造企业快速实现载荷应力感知智能化升级，省去自主开发采集硬件的巨大成本，为工业力学测量提供高可靠的嵌入式无线解决方案。
