什么是地磁传感器及其作用和用途

文章出处:新闻资讯 责任编辑:深圳市广陵达科技有限公司 发表时间:2024-11-25 16:47:36

      想象一个具有隐藏导航网格的世界,我们的眼睛看不见但始终存在。地磁传感器利用这个网格——地球磁场——释放非凡的定位能力。


      从海洋深处的潜艇到探索遥远世界的航天器,这些复杂的设备利用地球磁场的微妙变化来寻找路径。让我们深入了解不同类型的地磁传感器及其背后的迷人技术。

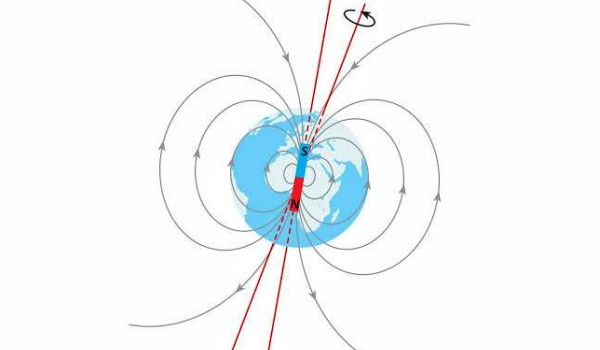

地球磁场的矢量图

地球磁场的矢量图。显示北极、南极、地理南北以及自转轴的简单图表。


      什么是地磁传感器?

      地磁传感器,也称为磁传感器或磁力计,测量地球的磁场。地磁传感器类型多种多样,每种类型都有自己的优点、缺点和理想的应用。让我们分解一下最常见的类型:


      磁通门磁力计

        • 工作原理:这些传感器采用由高导磁率磁性材料制成的磁芯,并缠绕两个线圈。交流电流在一个线圈中流动,周期性地使磁芯饱和,而另一个线圈则检测磁芯磁场的变化。这些变化受到外部磁场(地球磁场)的强度和方向的影响。

        • 优点:当使用适当的导磁材料精心构建时, 磁通门磁力计可以高度准确、坚固且可靠。它们在各种环境中发挥作用,并已用于军事导航或矿产勘探等应用。

        • 缺点:与其他类型的地磁传感器相比,它们往往体积更大、需要更多功率且更昂贵。


      霍尔效应传感器

        • 工作原理:这些传感器利用一种称为霍尔效应的物理现象。当载流导体放置在磁场中时,会产生垂直于电流和磁场的电压。电压的大小与磁场强度成正比。

        • 优点:霍尔效应传感器体积小、价格便宜,并且广泛集成到智能手机和其他消费设备中。它们适用于基本磁场检测和磁性开关式应用。

        • 缺点:科西斯磁场测量不如其他地磁传感器灵敏。


      磁阻传感器

        • 工作原理:这些传感器依赖于材料暴露在磁场中时电阻的变化。它们通常使用铁磁材料薄膜,其电阻在磁场存在时发生变化。

        • 优点:磁阻传感器比其他芯片级地磁传感器具有高灵敏度、低噪声和良好的线性度。它们适用于需要精确测量弱磁场的应用,例如用于导航和科学探索的电子罗盘。

        • 缺点:对温度变化敏感,可能需要温度补偿。高速测量可能存在滞后现象。


      磁阻抗传感器

        • 工作原理:这些传感器利用铁磁材料暴露在磁场中时的阻抗(电阻和电抗的组合)变化。

        • 优点:磁阻抗传感器具有高灵敏度、宽动态范围和良好的线性度。它们适用于电流传感、位置传感和罗盘型系统等应用。

        • 缺点:对应力和温度敏感,需要仔细设计和校准。


      量子磁力计

        • 工作原理:这些传感器利用量子力学现象,例如磁场中原子自旋的进动,以极高的灵敏度测量磁场。

        • 优点:量子磁力计是最灵敏的磁力计类型,能够检测极弱的磁场。它们用于医学成像、地球物理勘探和基础物理研究等应用。

        • 缺点:它们可能复杂且昂贵,并且通常需要低温冷却才能获得最佳性能。


      磁感应传感器

        • 工作原理:磁感应传感器根据电磁感应原理工作。它们通常由缠绕在铁磁芯上的线圈组成。当暴露于外部磁场时,通过线圈的磁通量发生变化,从而在线圈中感应出电压。该感应电压的大小和频率与外部磁场的强度和变化成正比。

        • 优点:磁感应传感器具有高灵敏度,能够检测磁场的微小变化。这使得它们适合需要精确测量的应用,例如地球物理调查或生物医学研究。这些传感器可以测量各种频率的磁场,使其适用于各种应用。磁感应传感器通常坚固耐用,能够抵抗温度和振动等环境因素,因此适合苛刻的工作条件。与其他一些传感器类型相比,磁感应传感器可以提供相对较低的功耗,这对于便携式或电池供电的设备是有利的。

        • 缺点:虽然它们具有较宽的频率响应,但与某些其他技术相比,它们的带宽仍然受到限制,这可能会成为某些应用的限制。尽管磁感应传感器通常很坚固,但它们可能容易受到附近电子设备或电源的电磁干扰 (EMI)。这可能会影响测量的准确性,并需要额外的屏蔽或过滤。


      选择正确的传感器:找到完美的配合

      最适合您的应用的地磁传感器取决于几个关键因素,以确保它无缝地满足您的特定要求:

        • 所需的精度和灵敏度:如果您的应用需要高精度,请考虑磁感应、磁通门或量子磁力计。这些传感器擅长捕捉最细微的磁场变化,使其成为导航、科学研究、地球物理勘探和其他高精度应用的理想选择。

        • 尺寸和功率限制:对于空间有限的应用(例如移动设备或无人机),霍尔效应传感器或更小、更高效的磁阻传感器可能是更好的选择。这些传感器结构紧凑,并与传感器驱动电路集成在一个 IC 中,使其适用于许多系统。

        • 环境条件:传感器的运行环境在传感器选择中起着至关重要的作用。有些传感器更坚固,可以抵抗极端温度、振动或冲击等恶劣条件。考虑您的应用将面临的特定环境因素,并选择能够承受这些挑战的传感器。

        • 成本:预算考虑始终是一个因素。霍尔效应传感器通常是最实惠的选择,而量子磁力计可能相当昂贵。根据应用程序的要求和预算限制评估成本效益权衡。

        • 其他注意事项:其他因素也可能会影响您的选择,例如传感器的带宽、采样率和集成的难易程度。在做出决定之前,请考虑您的应用的具体需求并权衡每种传感器类型的优缺点。


      请记住,选择正确的地磁传感器对于在应用中实现最佳性能、准确性和可靠性至关重要。通过仔细考虑这些因素,您可以确保您的传感器满足您的需求并提供所需的结果。


      地磁传感器的应用和用途

      地球磁场提供了一个天然的导航网格,看不见但非常可靠。地磁传感器在传统导航方法无法满足的情况下具有明显的优势:


      军事应用:

      现代战争严重依赖 GPS 进行定位和制导。然而,GPS 信号容易受到干扰或欺骗。惯性导航系统 (INS) 可跟踪物体自身的运动和方向,提供了一种替代方案,但可能会随着时间的推移而发生漂移。地磁传感器集成到导弹、飞机和潜艇的 INS 系统中的原因如下:

        • 抗干扰性:地球磁场不会像 GPS 那样受到干扰,因此提供了弹性备份选项。

        • 漂移校正:与已知地图相比,地磁传感器读数允许 INS 系统重新校准自身,减少漂移并显着提高长距离精度。


      太空探索:

      当我们进一步探索太空时,GPS 变得不太可靠或完全不可用。地磁传感器开辟了地外导航的新领域:

        • 月球/火星导航:虽然月球和火星的磁场比地球弱,但它们确实存在。漫游车或测量任务可以利用本地磁图和地磁传感器来精确确定位置和绘制地形图。

        • 行星际导航:即使在深空,一些天体也具有可测量的磁场。这些可能是长期太空飞行或其他导航系统面临挑战时的潜在补充参考点。


      水下导航:

      海洋深处对大多数无线电信号构成了巨大的障碍。这使得 GPS 对于水下车辆毫无用处。这就是地球磁场的作用:

        • 无系绳探索:自主水下航行器 (AUV) 或遥控潜水器 (ROV) 依靠声波信号或系绳在有限范围内导航。声纳的方向和方位对于确定声信号的解释非常重要,因此地磁传感器在这些应用中被用作罗盘和 AHRS。

        • 潜艇导航:虽然水下潜艇使用多种导航技术,但地磁传感器可用于纠正惯性导航系统 (INS) 的漂移,以实现长时间的水下作业。更高灵敏度和低噪声地理信息传感器也可用于磁导航。


      磁导航:

      磁导航涉及对地壳磁场的细致测量和建模。这些地图不仅揭示了磁场的大致模式,还揭示了由地球地质变化(如磁性矿物沉积或地下结构)引起的局部磁异常。磁力地图对于依赖地磁传感器的导航系统的准确性至关重要。通过将传感器读数与这些地图进行比较,设备可以精确定位其位置并补偿任何自然发生的磁性变化,否则可能会导致位置误差。


      地球磁场并不完全均匀。它受到地球地质构成的微妙影响。方法如下:

        • 全球场:该场的主要部分是由外核的搅拌铁水产生的。这会创建您在低分辨率地图上看到的广泛图案。

        • 区域差异:大规模的地质结构、地壳厚度和成分的差异都会导致该领域的区域差异。

        • 局部异常:铁矿石等磁性矿物的浓度,甚至埋藏的考古结构,都会导致磁场非常局部的“扭曲”。


      创建地磁图是一项持续的工作,涉及:

        • 地面调查:配备专业磁力计的团队小心翼翼地穿越感兴趣的区域,定期测量磁场。这对于较小区域的高分辨率地图来说是理想的选择。

        • 航空勘测:安装在飞机或无人机上的磁力计可以更快地覆盖大片区域,通常用于矿物勘探或区域测绘。

        • 卫星:欧洲航天局的 Swarm 等任务提供全球范围的数据,揭示地球磁场的广泛模式及其随时间的变化。

        • 数据融合:对这些来源的信息进行组合、分析和建模,以创建尽可能详细和最新的地图。


      磁导航(MagNav)仍然是一个发展中的领域,前景广阔。正在进行的研究旨在提高传感器的灵敏度和可扩展性。人工智能和传感器融合算法的快速发展将允许传感器测量的不同配置并提高准确性。


      由于核心动力学,地球磁场会随着时间的推移而发生微妙的变化,因此地图需要定期更新。此外,随着技术的进步,我们可以检测更小的变化,从而获得更准确的导航功能。

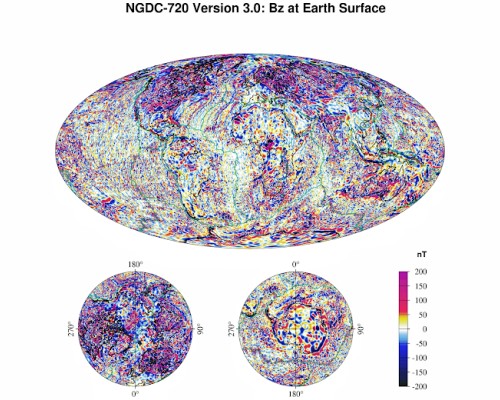

地球磁场示意图
