Baumer OM70-L0140.HH0100.VI 高性能激光测距传感器
详情说明

      堡盟 Baumer  OM70-L0140.HH0100.VI 是一款高性能激光测距传感器/距离传感器,货号: 11200064。


      一、OM70-L0140.HH0100.VI 高性能激光测距传感器的特点

         • 带实时监控功能的触摸显示屏;

         • 开关点输出可配置;

         • 触发模式及精度可选。


      二、OM70-L0140.HH0100.VI 测距传感器的技术规格

(1)基本参数
类型:距离测量版本:OM70线激光
测量距离 Sd:40 … 140 mm测量范围 Mr:100 mm
最佳测量位置:100 mm调节:触摸屏,RS485
上电指示灯:绿色LED输出指示灯:黄色LED / 红色LED
分辨率:1,2 … 2,5 µm重复精度:0,3 … 0,7 µm
线性误差:± 0,07 % MR光束类型:线激光
温漂:< 0.015% Sde/K数字量输出迟滞:可调节


(2)光源
光源:脉冲红色激光二极管波长:660 nm
激光等级:1


(3)电气参数
Response delay:0,8 ms测量频率:2500 Hz
电源电压范围 +Vs:15 … 28 VDC最大电流消耗(无负载):75 mA
输出电路:模拟量和RS485输出信号:4…20 mA / 0…10 VDC
输出电流:100 mA开关量输出:推挽式
短路保护:反极性保护:是,Vs到GND


(4)通信接口
接口:RS485波特率:115200,可调


(5)机械参数
宽度 / 直径:26 mm高度 / 长度:74 mm
深度:55 mm类型:矩形,正视型
外壳材质:前端光学元件:玻璃
连接方式:M12 接头,8针重量:130 g


(6)环境条件
抗环境光干扰能力:< 35 kLux防护等级:IP 67
工作温度:-10 … +50 °C正弦振动:IEC 60068-2-6:2008
半正弦振动:IEC 60068-2-27:20091 mm p-p (10 - 55 Hz),单轴5分钟
30 g / 11 ms,单轴单方向6次冲击单轴30分钟 (55 Hz)


      三、OM70-L0140.HH0100.VI 传感器的相关图纸

产品图纸

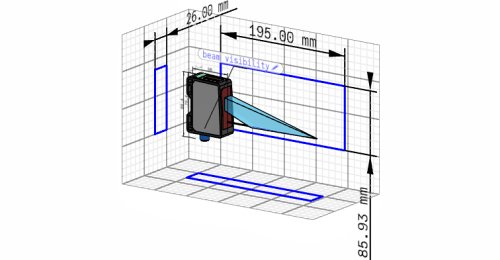

OM70-L0140.HH0100.VI 的3D模型图OM70-L0140.HH0100.VI 的产品尺寸图
3D模型尺寸图

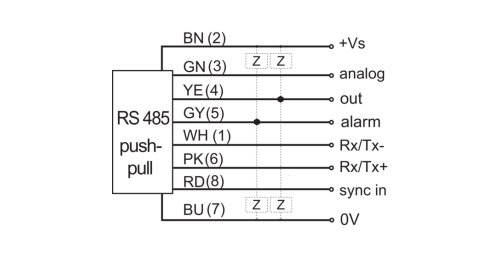

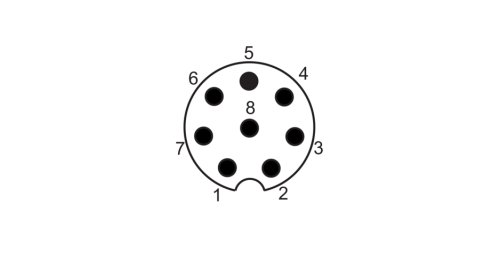

OM70-L0140.HH0100.VI 的电气接线图OM70-L0140.HH0100.VI 的针角定义图
接线图针角定义
OM70-L0140.HH0100.VI 的典型光束特性图OM70-L0140.HH0100.VI 的激光警告图
典型光束特性激光警告


      四、更多与 OM70-L0140.HH0100.VI 传感器类似的产品

      以下为测量范围在 40 … 140 mm 最近距离处精度最高的光电测距传感器:

         • OM70-L0140.HH0070.EK

         • OM70-L0140.HH0070.VI

         • OM70-L0140.HH0100.EK

         • OM70-L0140.HH0100.VI

         • OM70-L0140.HH0130.EK

         • OM70-L0140.HH0130.VI
