堡盟 Baumer OM70-P0070.HH0048.VI 高精度、高性能激光测距传感器，货号： 11200060。
• Touch display with Live Monitor function；
• 开关点输出可配置；
• 触发模式及精度可选；
• 测量距离 Sd：30 … 70 mm；
• 测量范围 Mr：40 mm；
• 最佳测量位置：48 mm。
| （1）基本参数 | |||
| 类型：距离测量 | 版本：OM70点激光 | 测量距离 Sd：30 … 70 mm | 测量范围 Mr：40 mm |
| 最佳测量位置：48 mm | 调节：触摸屏，RS485 | 上电指示灯：绿色LED | 输出指示灯：黄色LED / 红色LED |
| 分辨率：0,7 … 1 µm | 重复精度：0,1 … 0,3 µm | 线性误差：± 0,06 % MR | 光束类型：点激光 |
| 温漂：< 0.01% Sde/K | 数字量输出迟滞：可调节 | ||
| （2）光源 | |||
| 光源：脉冲红色激光二极管 | 波长：660 nm | 激光等级：1 | |
| （3）电气参数 | |||
| Response delay：0,8 ms | 测量频率：2500 Hz | 电源电压范围 +Vs：15 … 28 VDC | 最大电流消耗（无负载）：75 mA |
| 输出电路：模拟量和RS485 | 输出信号：4…20 mA / 0…10 VDC | 输出电流：100 mA | 开关量输出：推挽式 |
| 短路保护：是 | 反极性保护：是，Vs到GND | ||
| （4）通信接口 | |||
| 接口：RS485 | 波特率：115200，可调 | ||
| （5）机械参数 | |||
| 宽度 / 直径：26 mm | 高度 / 长度：74 mm | 深度：55 mm | 类型：矩形，正视型 |
| 外壳材质：铝 | 前端光学元件：玻璃 | 连接方式：M12 接头，8针 | 重量：130 g |
| （6）环境条件 | |||
| 抗环境光干扰能力：< 28 kLux | 防护等级：IP 67 | 工作温度：-10 … +50 °C | |
正弦振动： IEC 60068-2-6:2008 1 mm p-p (10 - 55 Hz)，单轴5分钟 单轴30分钟 (55 Hz) | 半正弦振动： IEC 60068-2-27:2009 30 g / 11 ms，单轴单方向6次冲击 | ||

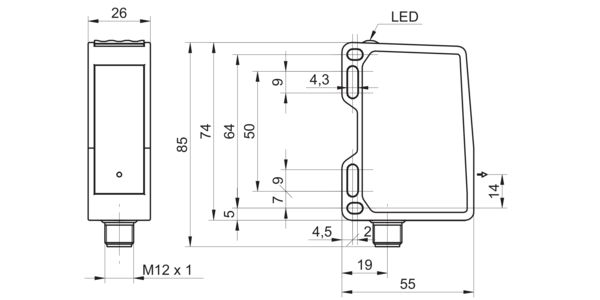

尺寸图
接线图及针角定义图
典型光束特性
• OM70-P0070.HH0048.VI
