BeanAir BeanDevice® WIFI | Willow® HI-INC 无线物联网倾角传感器-

BeanAir BeanDevice® WIFI | Willow® HI-INC 无线物联网倾角传感器

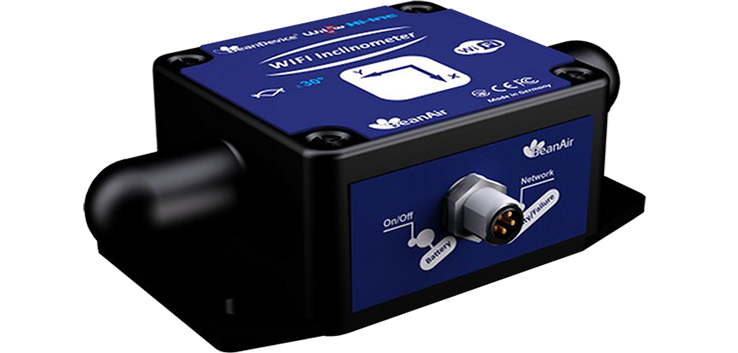

德国 BeanAir BeanDevice® WIFI | Willow® HI-INC 无线物联网倾角传感器，具有多种测量范围（±15° 和 ±30°）。WiLow® HI-INC是一款带有内置数据记录器的 ULP（超低功耗）无线倾斜仪，得益于WIFI技术，可用于动态测量（高达3kHz），而不会出现网络瓶颈问题。BeanDevice® WIFI | Willow® HI-INC传感器的特点是防水（IP67/ Nema 6）和轻质铝制外壳（65x59x35mm，220g），超低功耗模式（节电模式下为0.2mA），内置数据记录器可记录500万条数据，这款出色的 ULP WIFI 加速计配有微型天线罩全向天线，最大无线范围可达 200 米 (LOS)，专用于结构健康监测、状态监测和多种工业监测应用。

虽然绝大多数无线物联网传感器不适合恶劣的工业环境，但BeanDevice® WIFI | WiLow ® HI-INC 集成了创新的天线分集设计，可提高遭受随机和多样化干扰的环境中的无线电链路质量。可以通过添加第三方 WIFI 中继器来扩展无线范围。高性能倾角计和 24 位 Delta-Sigma 模数转换器的组合可实现出色的测量重复性（±15B 版本的满量程为 ±0.003°）。

一、BeanDevice WIFI Willow HI-INC 无线倾角传感器的主要特点

主要特点
• IOT Ready：集成开源物联网协议MQTT 数据交换。 • 高精度双轴倾角仪±15°或±30°，测量重复性好（±15B版本满量程±0.003°）。 • ULP（超低功耗）Wifi 技术。 • 防水(IP67\|NEMA 6) 和坚固的铝制外壳。	• 智能灵活的电源：内置可充电锂电池（780 mAh），USB 5VDC 电源和可选的辅助电源 6-24VDC 兼容太阳能采集。 • 嵌入式数据记录器：多达 500 万个数据点（具有事件约会功能）。 • USB 2.0 链路用于设备配置（包括固件升级）。	• 依靠 Beanair® 设计的无线电天线分集实现出色的无线电链路。 • 虚拟测斜仪。 • 通过WIFI 进行无线固件升级。 • 存储转发+：无损数据传输。

主要特点

• IOT Ready：集成开源物联网协议MQTT 数据交换。

• 高精度双轴倾角仪±15°或±30°，测量重复性好（±15B版本满量程±0.003°）。

• ULP（超低功耗）Wifi 技术。

• 防水(IP67|NEMA 6) 和坚固的铝制外壳。

• 智能灵活的电源：内置可充电锂电池（780 mAh），USB 5VDC 电源

和可选的辅助电源 6-24VDC 兼容太阳能采集。

• 嵌入式数据记录器：多达 500 万个数据点（具有事件约会功能）。

• USB 2.0 链路用于设备配置（包括固件升级）。

• 依靠 Beanair® 设计的无线电天线分集实现出色的无线电链路。

• 虚拟测斜仪。

• 通过WIFI 进行无线固件升级。

• 存储转发+：无损数据传输。

二、BeanDevice WIFI Willow HI-INC 无线倾角传感器的技术规格

产品参考： BND - WILOW - WIFI - HI - INC - MR - APWR - MO
MR-测量范围： 15B： bi-axis ±15° 30B：bi-axis ±30°	MO - 安装选项 BR - 90° 安装支架 M -磁性安装	EXPWR -辅助外部电源 EHR -电源兼容太阳能收集 8-24VDC
示例 1： BND-WILOW-WIFI-HI-INC-15B-BR - ULP WIFI 双轴倾角仪（测量范围 ±15°），带 90° 支架安装。
示例 2： BND-WILOW-WIFI-HI-INC-30B-M - ULP WIFI 双轴倾斜仪（测量范围 ±30°），带磁性安装。
示例 3： BND-WILOW-WIFI-HI-INC-15B-EHR - ULP WIFI 双轴倾角仪（测量范围 ±15°），带有与能量收集 8-24VDC 兼容的辅助外部电源。

倾角传感器规格
测斜仪技术：	基于MEMS技术的倾角仪	测量分辨率（带宽 10 Hz）：	0.001° or 0.0174 mm/m or 3.6 arc seconds
测量重复性（满量程，@25°C，静态测量模式：低占空比或报警模式）：	±15B 版本：±0.003° 或 ±0.052 mm/m 或 ±10.8 arc seconds	噪声谱密度：	DC to 100 Hz
测量重复性（满量程，@25°C，静态测量模式：低占空比或报警模式）：	±30B 版本：±0.004° 或 ±0.070 mm/m 或 ±14.4 arc seconds	噪声谱密度：	0.0004 °/√Hz
失调温度依赖性（温度范围 –25°C 至 +85°C）：	±0.002°/°C	灵敏度温度依赖性（温度范围 –25°C 至 +85°C）：	±0.005 %/°C 带温度补偿
长期稳定性 (@23°C)：	<0.004°	模数转换器：	带温度补偿的 24 位 Delta-Sigma 模数转换器
传感器频率响应（-3dB）：	DC to 28 Hz	模数转换器：	同步测量通道

远程配置参数
数据采集模式（SPS = 每秒采样数）：	低占空比数据采集 (LDCDA) 模式：1 秒至 24 小时	采样率（流包模式）：	最小值：1 SPS per axis
	报警和测量模式：1秒至24小时	采样率（流包模式）：	最大值：2 KSPS per axis
	流媒体模式：默认100 SPS	报警阈值：	三级警报（警报-操作-警报）
	使用事件触发 (SET) 模式进行流式传输：默认为 100 SPS	电源模式：	省电模式和活动电源模式

射频规格
无线协议栈：	IEEE 802.11 b/g/n	无线传感器网络拓扑：	点对点/星型/簇树
加密引擎：	WPA2、WPS2	射频特性：	ISM 2.4GHz Beanair® 设计的天线多样性
数据速率：	UDP：16 Mbps	发射功率：	18 dBm @ 1 DSSS
数据速率：	TCP：13 Mbps	发射功率：	14.5 dBm @ 54 OFDM
接收灵敏度：	-95.7 dBm @1 DSSS	最大无线电范围：	200m (LOS)，通过添加 Wifi 桥接器/中继器来扩展无线电范围
接收灵敏度：	-74.0 dBm @54 OFDM	OTA：	通过 WIFI 进行无线固件升级
天线：	天线分集：2 个全向天线，增益为 2.8 dBi

嵌入式数据记录仪
存储容量：	多达 500 万个数据点‍	无线数据下载：	下载完整内存需要3分钟（平均时间）

嵌入式数据记录仪

存储容量：

多达 500 万个数据点‍

无线数据下载：

下载完整内存需要3分钟（平均时间）

环境和机械
套管：	铝外壳‍‍	尺寸（长x宽x高）：	35x59x65 毫米，不含天线和孔眼
重量（带内置电池，不带安装选项）：	220 g	抗冲击：	100g during 50 ms
工作温度：	-40°C 至 +65°C	规范和无线电认证：	CE Labelling Directive R&TTE (Radio) ETSI EN 300 328
IP 评级：	IP 67		FCC (North America)
NEMA 评级：	Nema 6		ARIB STD-T66 Ver. 3.6 (Japan)
NEMA 评级：	Nema 6		ROHS - Directive 2002/95/EC

电源
可充电电池：	高密度锂离子充电电池，容量为 780 mAh	集成电池充电器：	具有高精度电池监控功能的集成锂离子电池充电器
3.3V 时的电流消耗：	数据采集期间：20 至 30 mA	外接电源	USB供电5V
	无线电传输期间： • 1 个 DSSS - 278 毫安 • 54 正交频分复用 - 229 毫安		可选辅助外部电源：8VDC 至 24VDC，兼容太阳能收集
	睡眠功耗模式期间：< 100 µA		可选辅助外部电源：8VDC 至 24VDC，兼容太阳能收集

三、BeanDevice WIFI Willow HI-INC 无线倾角传感器的运行和访问方式

BeanDevice WIFI Willow HI-INC 无线倾角传感器可以轻松地与第三方WIFI 接入点配合使用。只需将您的 PC/笔记本电脑和 Beandevice Wilow® 连接到WIFI 接入点，然后开始在您自己的 IOT 软件（借助MQTT ）或我们的监控软件(BeanScape® Wilow® )上接收实时数据流。

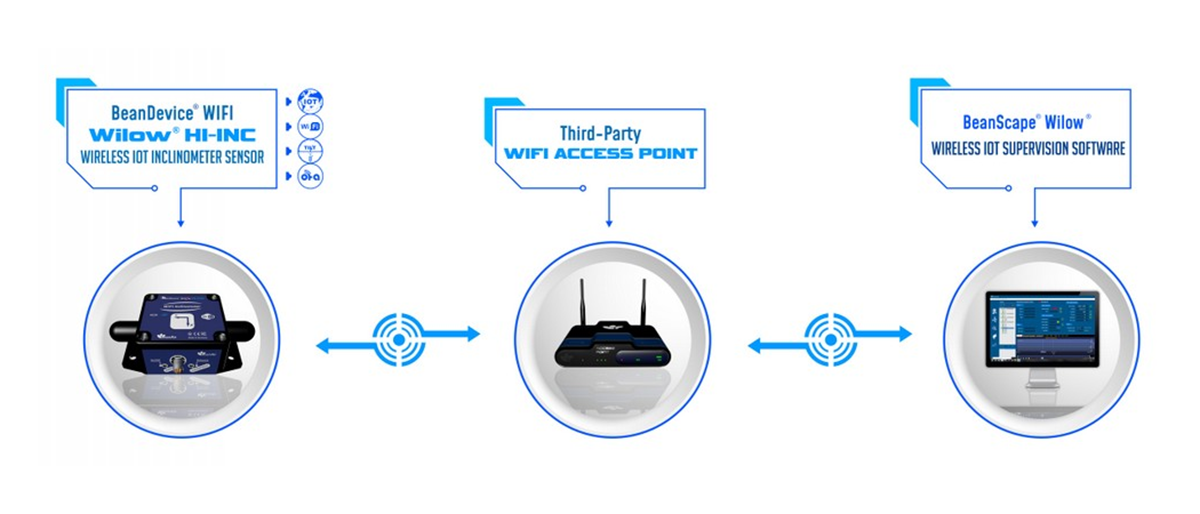

BeanAir BeanDevice® WIFI Willow® HI-INC 无线物联网倾角传感器的运行方式1.png

BeanDevice WIFI Willow HI-INC 无线倾角传感器运行方式

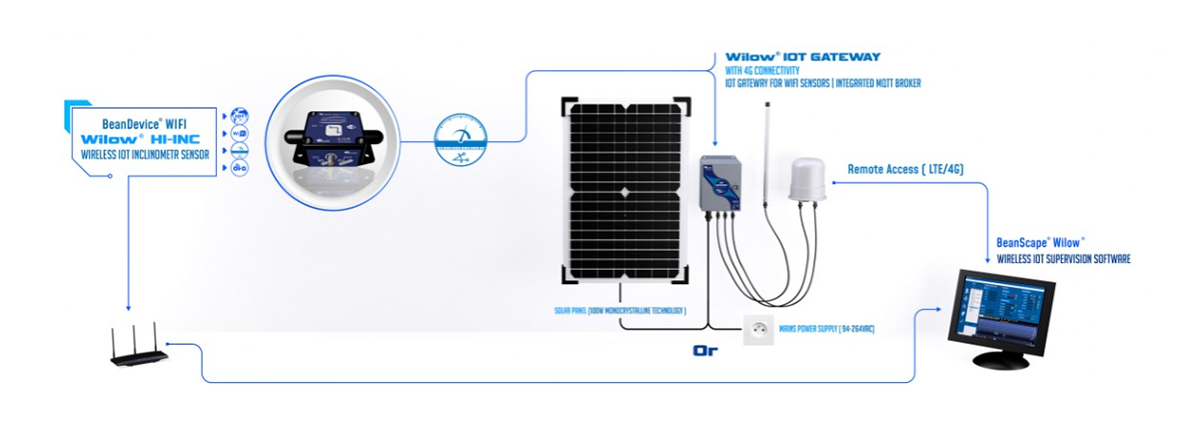

BeanAir BeanDevice® WIFI Willow® HI-INC 无线物联网倾角传感器远程访问方式1.png

BeanDevice WIFI Willow HI-INC 无线倾角传感器远程访问方式

默认情况下，BeanDevice WIFI Willow HI-INC 无线倾角传感器配有免费版本的监控软件（BeanScape®Wilow®Lite ），用户可以访问物联网传感器仪表板、可视化实时图形显示、配置MQTT框架和备份数据测量在日志文件上。

四、具有强大功能的紧凑型无线物联网传感器

智能能源管理（USB 和能量收集）允许通过内部锂聚合物充电电池、USB 移动电源或太阳能电池板为 BeanDevice® Wilow® 供电。

Store and Forward+是一种无损数据传输机制，可在数据传输至关重要的工业应用中大规模部署WiLow ®传感器。

BeanDevice® WiLow ® HI-INC 已为 IOT（工业物联网）应用做好准备，集成了 MQTT（消息队列遥测传输）数据框架，这是一种轻量级开源物联网协议。

五、BeanDevice WIFI Willow HI-INC 无线倾角传感器尺寸规格和接线图

尺寸规格和接线图
‍

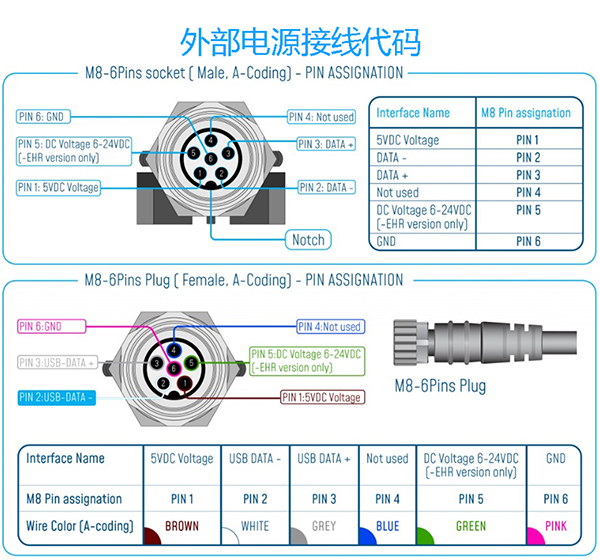

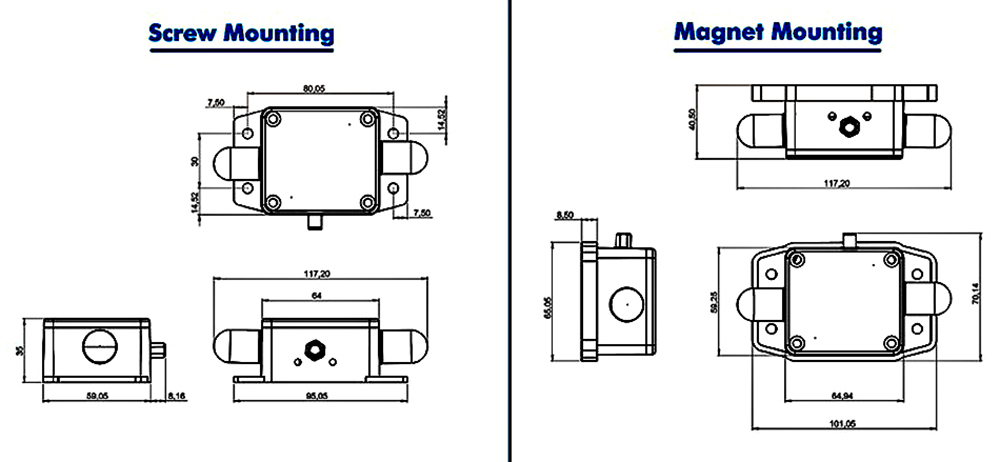

BeanDevice WIFI Willow HI-INC 无线倾角传感器尺寸规格	‍‍ BeanDevice WIFI Willow HI-INC 无线倾角传感器接线图

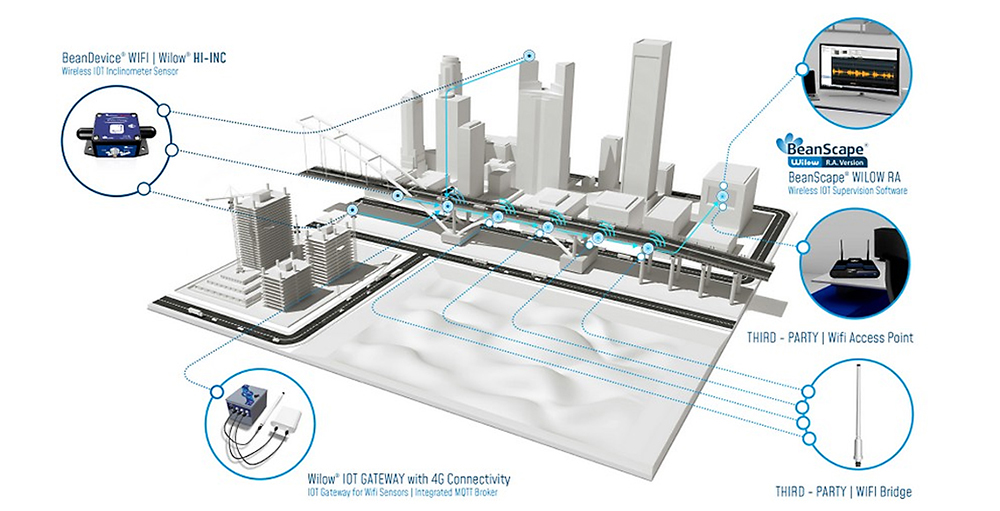

BeanDevice WIFI Willow HI-INC 无线倾角传感器应用于桥梁倾斜监测
