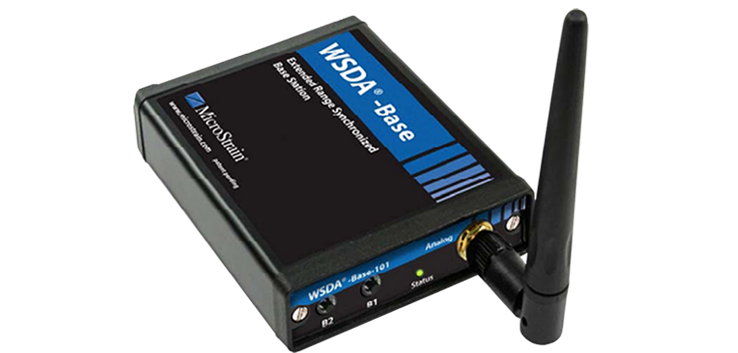

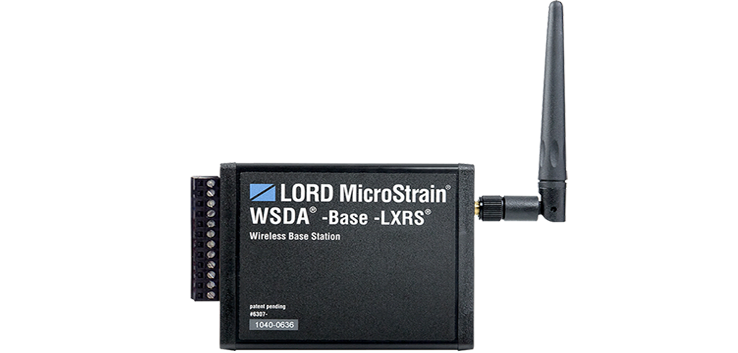

LORD WSDA-BASE-101-LXRS 无线模拟输出基站/USB操作网关

美国 Parker Lord MicroStrain 的 WSDA-BASE-101-LXRS 是一款 USB 操作网关/无线模拟输出基站，具有八个模拟输出，可中继从其本地网络内的任何传感器收集的数据。LORD Sensing无线传感器网络可通过可扩展的传感器网络实现同步，高速传感和数据聚合。我们的无线传感系统是测试和测量，远程监控，系统性能分析和嵌入式应用的理想选择。

WSDA-BASE-101-LXRS网关通过分布式无线传感器节点的网络协调和维持无线传输，兼容节点和网关之间的LORD Sensing LXRS和LXRS +无线通信协议可实现高达16 ksps的高速，同步采样和无损数据吞吐量。

用户可以使用SensorConnect软件轻松地对节点进行连续，周期性突发或事件触发采样的编程。可选的基于Web的SensorCloud接口可优化来自远程网络的传感器数据的数据聚合，分析，演示和警报。

一、产品优点

网关从可扩展的无线传感器网络收集同步数据。
使用USB主机接口快速部署。
支持多个节点的数据采集设备（DAQ）最多八个通道的模拟输出。
可以用作独立设备或与主机同时使用。
WSDA-BASE-101-LXRS 兼容所有LORD MicroStrain®传感器节点。

二、产品特点

高性能	便于应用	成本效益
• 无损数据吞吐量和节点到节点采样。 • 在LXRS使能模式下，同步为±32μS。 • WSDA-BASE-101-LXRS 无线范围可达2公里（典型值800米）。	• 通过数据收集轻松实现开箱即用的安装可扩展的网络。 • 基于Web的SensorCloud™进行数据可视化。 • 门户网站提供快速数据导航和分析。 • 简单的自定义集成，全面的SDK同步。	• 从单个网关管理数千个传感器。 • 开箱即用的无线传感解决方案减少了开发和部署的时间。

高性能

便于应用

成本效益

• 无损数据吞吐量和节点到节点采样。

• 在LXRS使能模式下，同步为±32μS。

• WSDA-BASE-101-LXRS 无线范围可达2公里（典型值800米）。

• 通过数据收集轻松实现开箱即用的安装可扩展的网络。

• 基于Web的SensorCloud™进行数据可视化。

• 门户网站提供快速数据导航和分析。

• 简单的自定义集成，全面的SDK同步。

• 从单个网关管理数千个传感器。

• 开箱即用的无线传感解决方案减少了开发和部署的时间。

三、应用领域

应用领域
• 结构状态监测	• 设备性能监控，验证，评估和诊断
• 系统控制	• 环境监测

应用领域

• 结构状态监测

• 设备性能监控，验证，评估和诊断

• 系统控制

• 环境监测

四、技术规格

基础规格
连接性：	USB 2.0 虚拟串行通信 @ 921,600 bps

模拟输出
模拟输出：	八个通道，0 至 3 V dc，1 个模拟更新指示器通道和每秒 1 个输入/输出脉冲通道，支持流式传输和低占空比数据收集
模拟独立操作：	WSDA-BASE-101-LXRS 前面板按钮可访问大多数软件功能，包括触发、睡眠、信标等
模拟低通滤波器：	-3 dB 截止 @ 375 Hz	零到满量程误差：	±3mV（最大值）
零刻度误差：	+ 5 mV（典型） + 20 mV（最大值）	满量程误差：	- 4.5 mV（典型值） - 30 mV（最大值）

采样
支持的节点采样模式：	同步、低占空比、连续、周期性突发、事件触发和数据记录（仅在低占空比模式下支持模拟输出）	同步信标间隔：	1 Hz 信标提供 ± 32 µsec 节点间同步
同步信标稳定性：	± 3 ppm	网络容量：	每个 RF 通道（和每个网关）最多 2000 个节点，具体取决于活动通道的数量和采样设置

操作参数
射频 (RF)收发器载体：	2.405 至 2.470 GHz 直接序列扩频超过 14 个通道，全球免许可，辐射功率可编程范围为 0 dBm (1 mW) 至 16 dBm (39 mW)
射频 (RF)收发器载体：	低功率选项可在美国境外使用 - 限制为 10 dBm (10 mW)
射频通讯协议：	IEEE 802.15.4	双向射频链路范围：	70 m 至 2 km 视线，带射频功率设置
能量源：	螺丝端子连接器：3.6 至 13.0 V dc，USB 端口：5 V dc 标准	能量消耗：	空闲：45.7毫安八个活动节点通道以 256 Hz 低占空比运行：65.6 mA
WSDA-BASE-101-LXRS 工作温度：	-40 °C 至 + 85 °C（电子）
WSDA-BASE-101-LXRS 工作温度：	-30 °C 至 +70 °C（外壳/天线）

物理规格
外形尺寸：	128 x 70 x 20 mm（无天线）	重量：	140 克
外壳材料：	黑色阳极氧化铝

其它参数
连接器：	Micro-USB，螺钉接线端子	通讯电缆：	USB标准到USB micro-B（入门套件中包含3英尺电缆）
前面板界面：	用于控制节点操作和采样的按钮	兼容的传感器节点：	所有LXRS®传感器节点，所有传统的2.4 GHz节点
固件：	固件可通过软件界面升级	软件：	SensorCloud™，SensorConnect™，Node Commander®，WSDA®数据下载器，Live Connect™，Windows XP / Vista / 7兼容

五、产品展示

产品展示

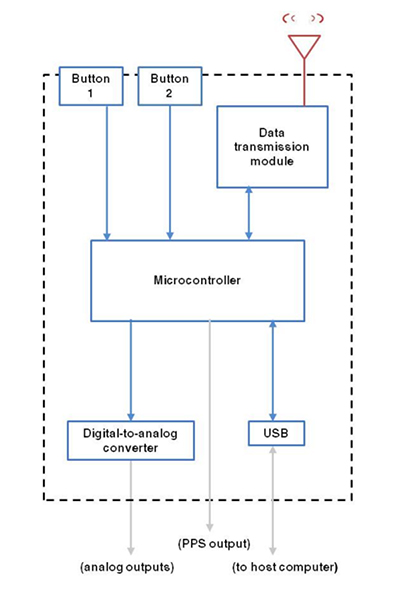

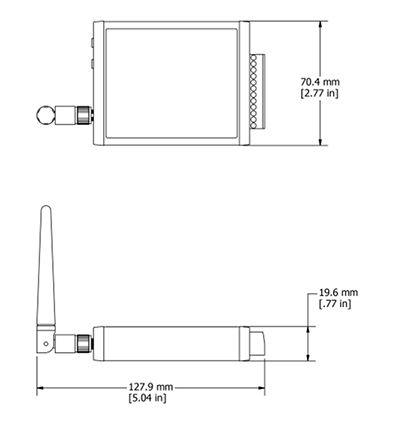

WSDA-BASE-101-LXRS 无线模拟输出基站尺寸图	WSDA-BASE-101-LXRS 无线模拟输出基站原理图
