Advanced Navigation Spatial FOG Dual FOG GNSS/INS 传感器-

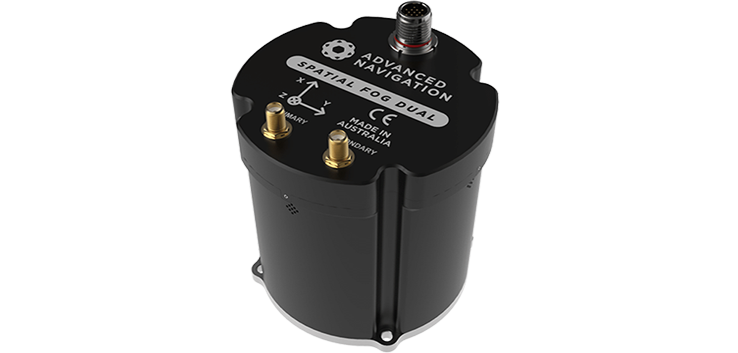

Advanced Navigation Spatial FOG Dual FOG GNSS/INS 传感器

澳大利亚 Advanced Navigation Spatial FOG Dual FOG GNSS/INS 传感器是一款坚固耐用的 GNSS/INS，可在最苛刻的条件下提供准确的位置、速度、加速度和方向。

Spatial FOG Dual 是经过行业验证的 GNSS/INS 和 AHRS。它将高精度光纤陀螺仪、加速度计、磁力计和压力传感器与双天线 RTK GNSS 接收器结合在一起。它们与基于人工智能的融合算法相结合，以提供准确可靠的导航数据。 Spatial FOG Dual 与我们的后处理运动学 (PPK) 软件Kinematica兼容。

一、产品特点

（1）高精度光纤陀螺仪

Spatial FOG 包含 EMCORE TAC-450 光纤陀螺仪 IMU，可提供非常准确的惯性数据，超越现有的最佳 MEMS 技术。这使得空间光纤陀螺仪能够在长时间内无需 GNSS 的情况下实现非常高的精度和航位推算。尽管 FOG IMU 具有高精度，但 Spatial FOG 的价格非常有竞争力，低于市场上许多 MEMS 系统。

（2）人工智能导航算法

Spatial FOG 采用 Advanced Navigation 革命性的 AI 神经网络传感器融合算法。这提供的精度高达传统卡尔曼滤波器的 10 倍。它专为控制应用而设计，具有高水平的健康监测和不稳定预防功能，确保数据稳定可靠。

（3）可靠性

空间光纤陀螺 (Spatial FOG) 专为可靠性非常重要的关键任务控制应用而设计。它建立在面向安全的实时操作系统之上，所有软件均按照安全标准进行设计和测试，并考虑到容错能力。硬件按照军用标准设计和制造。

（4）双天线 RTK GNSS

Spatial FOG Dual 包含双频 RTK GNSS 接收器，可提供高达 10 毫米的定位精度，并支持所有当前和未来的卫星导航系统，包括 GPS、GLONASS、Galileo 和北斗。双天线航向提供高精度航向，不受磁干扰影响，并且没有运动要求。

（5）周边设备

Spatial FOG Dual 具有两个通用输入输出引脚和两个辅助 RS232/RS422 端口，支持大量外设。包括用于地面车辆的基于里程表的输入、用于水下导航的 DVL 和 USBL、NMEA 输入/输出等。

二、技术规格

导航
水平位置精度：	0.8 m	垂直位置精度：	1.5 m
水平位置精度（带 SBAS）：	0.5 m	垂直位置精度（带 SBAS）：	0.8 m
水平位置精度（使用 RTK 或 Kinematica PPK）：	0.01 m	垂直位置精度（使用 RTK 或 Kinematica PPK）：	0.015 m
横滚和俯仰精度（Kinematica 后处理）：	0.01°	航向精度（Kinematica 后处理）：	0.01°
速度精度：	0.005 m/s	横滚和俯仰精度：	0.01°
航向精度：	0.01°	打滑精度：	0.01°
升沉精度：	2 % 或 0.02 m（以较大者为准）	范围：	无限
热启动时间：	2 s	内部过滤率：	1000 Hz
输出数据速率：	高达 1000 Hz

传感器
	加速度计	陀螺仪	磁力计	压力
范围：	± 10 g	± 490 °/s	±8G	10 to 120 KPa
偏置不稳定：	15 ug	0.1 °/hr	--	10 Pa
初始偏差：	< 1 mg	< 2 °/hr	--	< 100 Pa
初始缩放误差：	< 0.03%	< 0.01%	< 0.07%	--
比例因子稳定性：	< 0.04%	< 0.02%	< 0.09%	--
非线性：	< 0.03%	< 0.005%	< 0.08%	--
交叉轴对准误差：	<0.04°	<0.02°	<0.05°	--
噪声密度：	120 ug/√Hz	0.7 °/hr/√Hz	210 uG/√Hz	0.56 Pa/√Hz
带宽：	200 Hz	400 Hz	110 Hz	50 Hz

GNSS全球导航卫星系统
模型：	Advanced Navigation Aries	更新率：	高达 20 Hz
热启动首次修复：	2 s	冷启动首次修复：	30 s
水平位置精度：	1.2 m	水平位置精度（带 SBAS）：	0.5 m
水平位置精度（RTK）：	0.01 m	速度精度：	0.05 m/s
计时精度：	20 ns	支持的导航系统：	GPS L1, L2 • GLONASS L1, L2 • GALILEO E1, E5b • BeiDou B1, B2
加速度限制：	4 g	支持的 SBAS 系统：	WAAS • EGNOS • MSAS • GAGAN • QZSS

通信
接口：	RS422（RS232可选）	速度：	4800 至 10M 波特率
协议：	AN 数据包协议或 NMEA	外围接口：	2x GPIO and 2x Auxiliary RS232
GPIO电平：	5V或RS232	GPIO 功能：	1PPS • 里程表 • 固定 • 大气数据输入 • NMEA 输入/输出 • Novatel GNSS 输入 • Trimble GNSS 输入 • AN 数据包协议输入/输出 • 数据包触发输入 • 事件输入

通信

接口：

RS422（RS232可选）

速度：

4800 至 10M 波特率

协议：

AN 数据包协议或 NMEA

外围接口：

2x GPIO and 2x Auxiliary RS232

GPIO电平：

5V或RS232

GPIO 功能：

1PPS • 里程表 • 固定 • 大气数据输入 • NMEA 输入/输出 • Novatel GNSS 输入

• Trimble GNSS 输入 • AN 数据包协议输入/输出 • 数据包触发输入 • 事件输入

硬件
工作电压：	9 to 36 V	输入保护：	-40 to 100 V
功耗（典型值）：	6.1 W	热启动电池容量：	> 48 hrs
热启动电池充电时间：	30 mins	热启动电池寿命：	> 10 years
工作温度：	-40 °C to 85 °C	环境保护：	IP67 • MIL-STD-810G
平均无故障时间：	36,000 hrs	冲击极限：	40 g 11 ms
振动：	12 g	尺寸：	94 x 94 x 98 mm
重量：	740克

三、应用领域

天空	陆地	海洋
• 地理参照 • 无人机导航 • 稳定与指向	• 地理参照 • 地下导航 • 地面车辆导	• 水文测量 • 钻井平台监测 • 海洋导航

天空

陆地

海洋

• 地理参照

• 无人机导航

• 稳定与指向

• 地理参照

• 地下导航

• 地面车辆导

• 水文测量

• 钻井平台监测

• 海洋导航

四、产品展示

产品展示

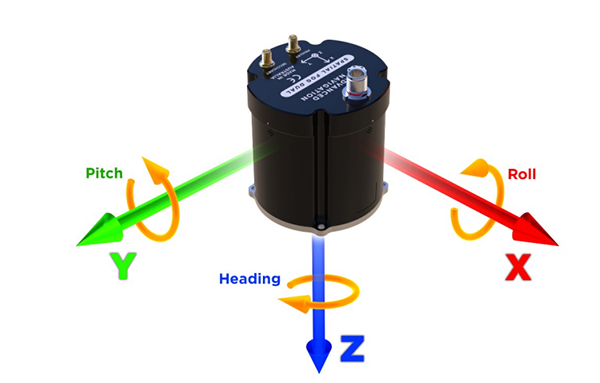

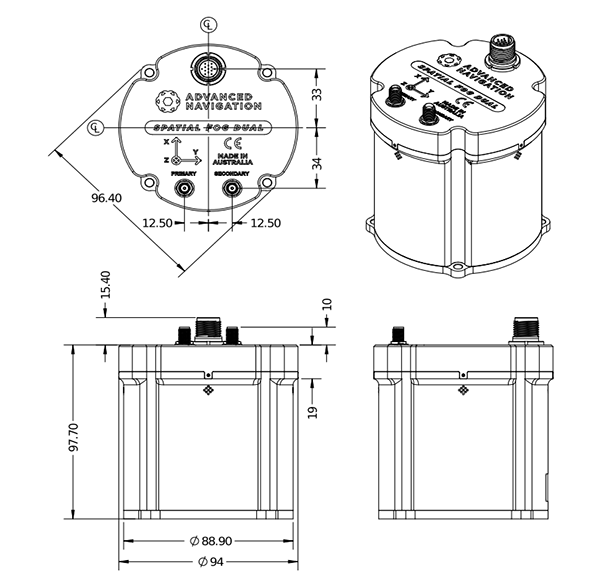

Spatial FOG Dual FOG GNSS/INS 传感器原理图	Spatial FOG Dual FOG GNSS/INS 传感器尺寸图

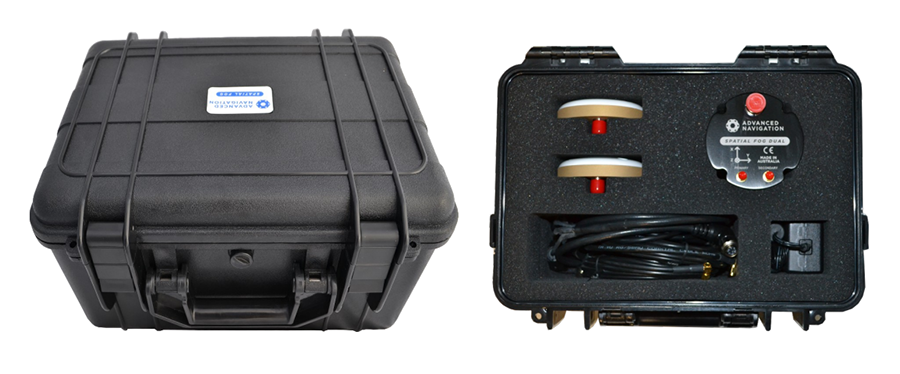

Spatial FOG Dual FOG GNSS/INS 传感器套件
