Leuze ELC110R30-1500 安全光幕接收器

劳易测 Leuze ELC110R30-1500 安全光幕接收器，商品编号： 72001315，与 ELC100T30-1500 安全光幕发射器配对使用。

一、技术规格

基础数据
系列：	ELC100	设备类型：	接收器
包含：	2件滑块	应用：	手部保护
功能：	自动启动/重启

特性参数
类型：	4，IEC/EN 61496	SIL：	3，IEC 61508
SILCL：	3, IEC/EN 62061	使用寿命：	20 年, EN ISO 13849-1
性能等级 (PL)：	e, EN ISO 13849-1	PFHD：	8E-09 每小时
等级：	4, EN ISO 13849

保护区域数据
分辨率：	30 mm	保护区高度：	1,500 mm

光学数据
响应时间：	11.4 ms‍	重启延迟时间：	100 ms

时序
同步：	发射器和接收器之间，光学的

电气数据
保护电路：	过压保护，短路保护	供电电压 UB：	24 V，DC，-20 ... 20%
最大电流消耗：	100 mA	输入端安全输出回路数(OSSD)：	2 个
安全开关量输出
类型：	安全开关量输出 OSSD	最小开关电压高：	18 V
最大开关电压低：	2.5 V	典型开关电压：	22.5 V
电压类型：	DC	最大电流负荷：	50 mA
负载电感：	500,000 µH	负荷能力：	0.03 µF
最大剩余电流：	0.5 mA	电压降：	1.5 V
安全开关量输出1
配置：	连接1，引脚2	开关元件：	晶体管, PNP
安全开关量输出2
配置：	连接1，引脚4	开关元件：	晶体管, PNP

连接
接口数量：	1个	时序响应时间：	80ms，≥
连接1
功能：	机器接口	类型：	带接头电缆
电缆长度：	300 mm	护套材料：	PUR
电缆颜色：	黑色	核心截面：	0.2 mm²
螺纹规格：	M12	类型：	插头
材料：	金属	引脚数：	4 个引脚
电缆性质
允许的典型导线截面：	0.25 mm²	最大连接电缆长度：	15 m
允许的最大负载线路电阻：	20 Ω

环境数据
工作环境温度：	0 ... 50 °C	储藏环境温度：	-30 ... 70 °C
相对空气湿度（无冷凝）：	0 ... 95%

操作和显示
显示类型：	LED	LED数：	6 个

认证
防护等级：	IP 65	安全等级：	III
认证：	TÜV SÜD，c UL US	抗振强度：	50 m/s²
美国专利：	US 6,418,546 B	符合由标准定义的摆动测试程序：	IEC/EN 60068-2-6
符合由标准定义的冲击测试程序：	IEC/EN 60068-2-6

机械参数
外壳材料：	金属	金属外壳：	铝
镜头盖材料：	塑料(PMMA)	端盖材料：	压铸锌
净重：	2,120 g	外壳颜色：	黄色，RAL 1021
紧固类型：	安装支架，槽式安装	尺寸（宽 x 高 x 长）：	34.7 x 1,515 x 39.3 mm

二、产品展示

产品图

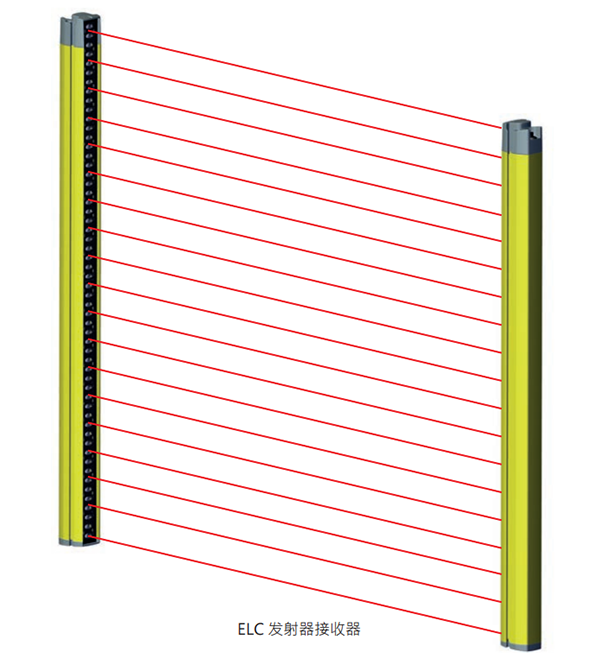

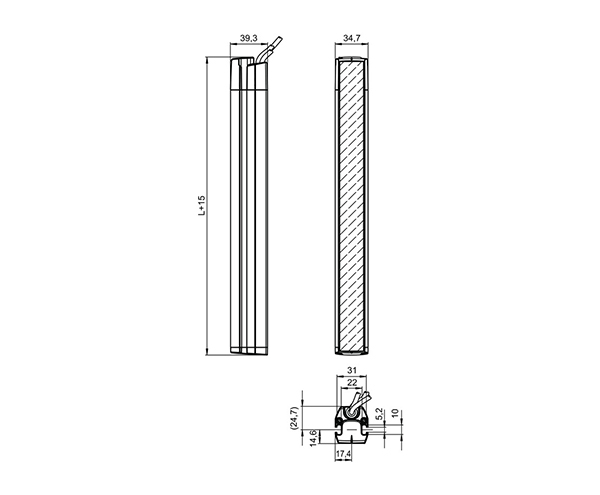

ELC110R30-1500 安全光幕接收器	Leuze ELC110R30-1500尺寸图

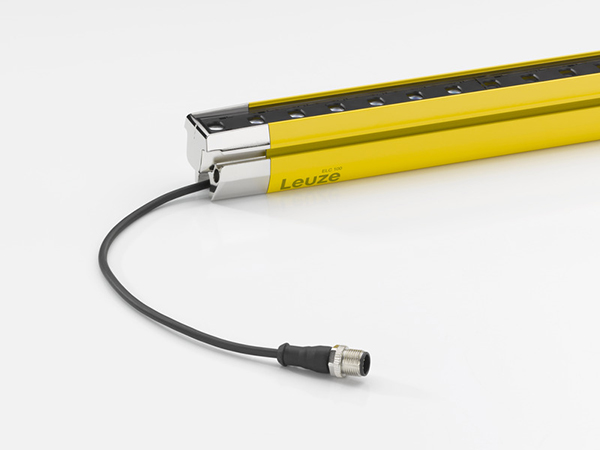

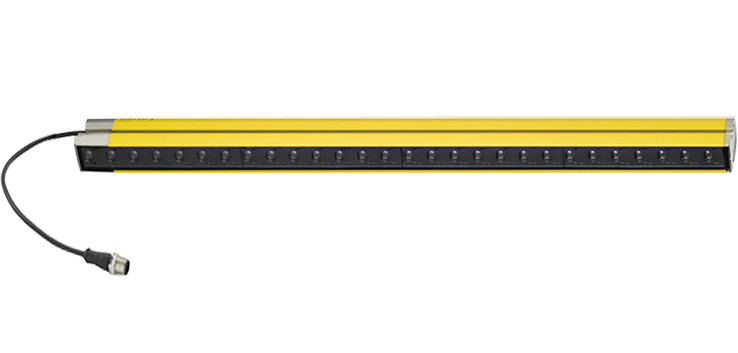

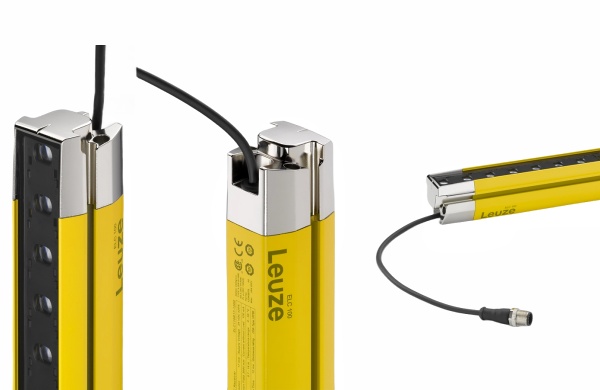

Leuze ELC110R30-1500 安全光幕接收器	Leuze 安全光幕接收器
