德国 Gigahertz-Optik 紫外线固化仪，用于紫外线固化强度和剂量测量的紫外线固化计和分光辐射计。紫外线固化工艺和系统的一个关键质量特征是使用紫外线固化辐射计将紫外线剂量控制在特定光引发剂所需的波长范围内。

一、UV 固化辐射计（测量汞蒸汽灯和蓝光/UV LED 的辐照度（mW/cm²）和剂量（J/cm²））

型号	产品图	光谱函数	波长范围/nm	入口光学器件	（典型值）最小范围  SNR=50 100 ms 积分	（典型值）最大范围	简介

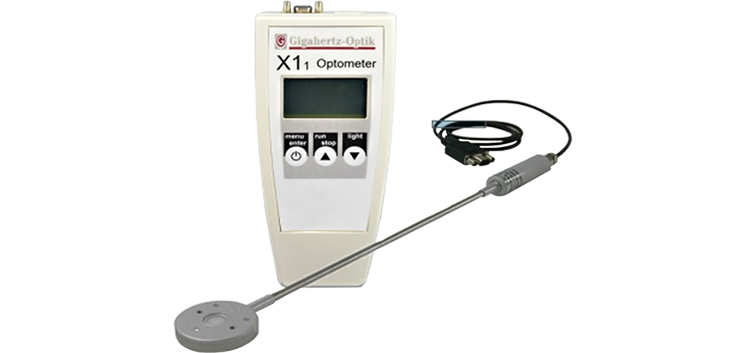

X1-1-RCH-116		LED λ's: 365, 375, 385, 395,  405 & 430 nm	350 - 450 nm	扩散器 9 mm Ø	1 mW/cm²	40 W/cm²	用于高功率 UV LED 常规测量的 UV 辐射计， LED 波长 的多次校准，刚性光导提供 25 厘米的传感器处理距离， 以确保操作员的安全
X1-1-RCH-108		Narrowband UV-A（窄谱UV-A）	365 nm 峰值	扩散器 9 mm Ø	0.02 mW/cm²	40 W/cm²	紫外线辐射计，用于 UV-A 窄带 (365nm) 高功率紫外线 灯的常规测量，刚性光导提供 25 厘米的传感器处理距离， 以确保操作员的安全
RCH-xxx Series		UV-A、UV-B 和蓝光	250 - 485 nm	扩散器 9 mm Ø	< 1 mW/cm²	40 W/cm²	一系列 UV 固化辐照度检测器，可与所有常见类型的放电 灯和 UV LED配合使用，涵盖 UV-A、蓝光和 UV-B 光谱范 围。例如，与 X1-1 手持式仪表一起使用
Cure-Met		UV-A 灯或 UV-LED	UV-A lamps 328 - 382  UV-LEDs 350 - 460	扩散器	1 mW/cm²	10 W/cm²	用于高功率 LED 灯或 UVA 源的 UV 固化盘辐射计，适用 于传送带应用

二、用于紫外线固化的光谱辐射计

型号	产品图	入口光学器件	波长范围/nm	光带宽	最小光谱响应度	最大光谱响应度	简介
BTS256-UV-1		扩散器直径 9 毫米 位于 25 厘米刚性导轨上	225 - 525 nm	2.8 nm	0.01 W/ (m2 nm)	1000 W/ (m2 nm)	超薄传感器 (8mm)，具有 25cm 刚性导轨连接至光谱辐射计。典型测量时 间： 360 nm LED，50 mW/cm² - 100 ms 460 nm LED，50 mW/cm² - 45 ms
BTS256-UV-2		集成扩散器 10 mm Ø	200 - 525 nm	2.8 nm	0.01 W/ (m2 nm)	> 1000 W / (m2 nm)	集成传感器允许在输送系统上使用。 12毫米设备厚度。典型测量时间：  360 nm LED，50 mW/cm² - 65 ms 460 nm LED，50 mW/cm² - 35 ms
BTS256-UV-4		扩散器 10 mm Ø	225 - 525 nm	2.8 nm	0.01 W/ (m2 nm)	> 1000 W/ (m²nm)	带有灵活光导的传感器可连接至光谱辐射计。典型测量时间： 360 nm  LED，50 mW/cm² - 100 ms 460 nm LED，50 mW/cm² - 45 ms
MSC15-W		来自光纤的辐射功率	(360 - 830) nm	10 nm	< 8 µW (典型蓝色 LED)	15 W (典型蓝色 LED)	光聚合和光固化任务（尤其是牙科）
CSS-45-UV		10 mm Ø Cosine 余弦扩散器 f2 ≤ 1.5%	(200 - 440) nm	5.5 nm	typ. 10E-4 W/(m²nm)	typ. 10E2 W/(m²nm)	紧凑型紫外光谱辐射计，采用 37 mm 探测器外壳。可与 CSS-D 显示单元 或直接 PC 远程控制 (USB) 结合使用

三、相关产品

紫外线固化工艺的一个关键质量特征是将紫外线剂量控制在所用特定光引发剂所需的波长范围内。另请参阅我们关于一般 UV 固化测量的应用说明。剂量以焦耳/平方厘米为单位测量，是紫外线强度和暴露时间（瓦/平方厘米 x 秒）的乘积。紫外线强度，也称为辐照度，由紫外线辐射计测量，单位为 W/cm²。因此，合适的紫外线辐射计可以正确设置辐照度水平和照射时间，并进行定期调整以补偿紫外线灯和紫外线 LED 的老化影响。

适用于 UV 固化的 UV 辐射计必须满足重要要求，因为我们的RCH 高温稳定且扁平设计的 UV 固化计检测器系列：

         • 扁平设计，可在参考平面附近进行测量

         • 足够的测量范围，可满足 UV 固化过程中的极高辐照度

         • 抗紫外线辐射，确保长期稳定性

         • 测量时的耐温性

         • 安全操作可保护用户免受危险的紫外线辐射

         • 提供不同的光谱响应度以支持不同的紫外线固化工艺

         • 余弦校正响应

         • 机器内使用传送带的装置

         • 可追溯的校准，ISO 17025 选项

紫外线固化仪有两种不同的技术可供选择：

         • 紫外线固化辐射计最适合在定义的光谱范围内对紫外线辐照度进行一致性测量。它们价格便宜并且非常易于使用。

         • 当使用不同的紫外灯或光引发剂时，需要使用紫外固化光谱仪。它们是工艺开发和制造准备的理想选择。

Gigahertz-Optik 开发了一系列耐高温、紧凑型整体和光谱测量 UV 固化专用光测量系统和仪表。其中一些专为传送带应用而设计，用于测量传送带式 UV 固化工艺设备的曝光量。所有这些都如上所述耐温，能够测量紫外线和蓝光固化系统中典型的高强度。我们提供特定紫外线固化测量任务所需的不同入口光学适配器和光圈，并且所有这些适配器和光圈都坚固耐用，适合现场应用。

如今，由于存在许多不同的光源，UV 固化辐射计也必须为 LED 或经典光源等提供不同的校准。我们提供此类标准校准以及单独校准。当然，这些都可以追溯到 NMI，如 NIST 或 PTB。我们的高质量校准和测试实验室还可以执行广泛的 ISO 17025 校准或测试。
