一、X1-UV-3727 紫外线辐射计的特点

• 222 nm 准分子灯、220 nm 至 300 nm UV LED 和 254 nm 低压汞灯的校准系数。

• 通过峰值保持功能显示辐照度和剂量。

• 预老化以实现长期稳定性。

• 余弦视场。

二、X1-UV-3727 紫外线辐射计介绍

       1、杀菌紫外线照射深入 UV-C 区域

      杀菌紫外线照射是一种利用UV-C区域（100 nm至400 nm）的短波长光来分解病毒、细菌、酵母菌和真菌等微生物的灭菌方法。最常见的是，使用发射 254 nm 波长的低压汞灯，最近，使用发射 265 nm 至 290 nm 波长的 UV LED。然而，这些传统UVC光源的广泛使用受到一定限制，因为它们具有强烈的致癌和白内障作用。

      远 UVC 光，例如 Kr-Cl 准分子灯产生的 222 nm 光，已被证明可以有效灭活细菌，但对人类的光生物学危害较小。这是因为远紫外线无法像较长波长的紫外线辐射那样深入地穿透人体皮肤或眼睛。

      为了确保任何 UVC 光源的杀菌效果，必须检查紫外线剂量。这是通过使用紫外线辐射计测量曝光位置的紫外线辐照度来实现的。辐射计必须针对待测量的紫外线源类型进行适当校准。

      2、UV-3727 辐照度检测器

      （1）、适用于 222nm 准分子灯、UVC LED 和低压汞灯

      UV-37 系列探测器专为紫外光谱区域的辐射测量而设计，多年来已在工业和科学用途中得到验证。 UV-3727 型号提供测量通常用于杀菌应用的 222 nm 准分子灯 (Kr-Cl) 的特殊功能。此外，它还可以测量其他 UVC 杀菌源类型，包括低压汞灯和 UV LED。

      UV-3727 检测器采用了具有扩展深紫外响应能力的光电二极管。仅测量所需光谱灵敏度范围内的辐射（图 2）。除了 222 nm 处的校准外，还包括常见 UV LED 波长和低压汞灯的可选校准系数。

      为了测量辐照度，探测器的入口光学器件是具有余弦视场的漫射器，必须将其放置在所需的测量平面中。扩散器和光电二极管通过紫外线辐射进行预老化，以显着减少因暴露于紫外线辐射而不可避免的老化过程。即使在密集使用时，UV-3727 检测器也显示出非常小的老化影响。作为建议的年度重新校准的一部分，任何变化都会被记录和纠正。

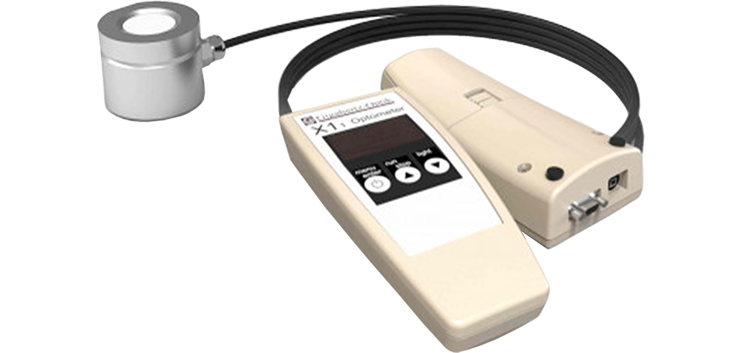

      UV-3727 检测器的光电二极管在几皮安 (10 -12 A) 到几微安 (10 -6 A)范围内提供测量信号和辐照度之间的严格线性关系。当连接到 Gigahertz-Optik X1 仪表（图 1）时，它提供至少高达 1000 mW/cm² 的线性测量范围，分辨率为 0.002μW/cm² (@222 nm)。

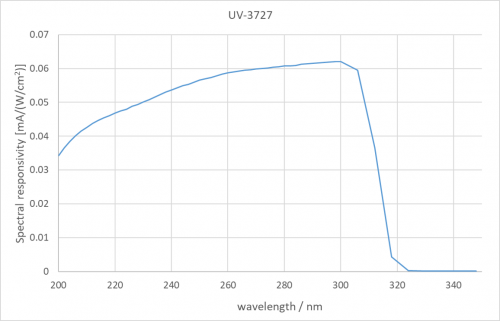

显示了 UV-3727 检测器的典型光谱灵敏度。

      3、可追溯校准

      以绝对单位进行可靠测量需要对测量设备进行校准，并可追溯至国家计量研究所 (NMI) 标准。自 1993 年以来，Gigahertz-Optik 测量实验室已被 PTB（Physikalisch-Technische Bundesanstalt）和 DAkkS（德国认证机构）认可为校准实验室，用于测量光谱响应度和光谱辐照度 (DK-15047-01-00 ）。自此，所有工厂校准都严格基于认可校准实验室的校准标准和质量管理。因此，Gigahertz-Optik 的工厂校准可提供最高水平的可追溯性，并在全球范围内得到认可。

      根据各个工业部门的要求，部分校准实验室被DAkkS（D-PL-15047-01-00）认可为DIN EN ISO / IEC 17025测试实验室。因此，除了工厂证书之外，Gigahertz-Optik 还可以选择提供用于 X1-UV-3727 校准的 DIN EN ISO / IEC 17025 测试证书。

      UV-3727 检测器的光谱响应度经过校准。进行测量时，可以在 X1-1 测量仪上选择 222nm 准分子波长或 UV-LED 或 Hg 灯的标称波长。

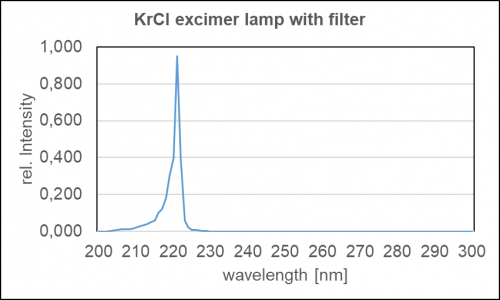

用于杀菌应用的带滤光片的 Kr-Cl 准分子灯的典型光谱功率分布。

      4、测量装置X1

      X1测量设备评估来自 UV-3727 检测器的信号，并以绝对单位 mW / cm² 显示测量的辐照度。仪表的高质量信号放大器支持检测器的超大动态范围，增益范围达 7 个十进制。除了辐照度之外，剂量还可以以 mJ/cm² 为单位显示。该测量设备提供“峰值保持”显示功能。该设备的外壳符合人体工程学，配有两节 AA 电池，支持移动使用。或者，测量设备可以通过其 USB 接口与 PC 上可用的应用软件进行操作。软件开发套件 (SDK) 使测量设备能够集成到用户编写的软件中。

三、X1-UV-3727 紫外线辐射计的技术规格

四、X1-UV-3727 紫外线辐射计产品图

产品图

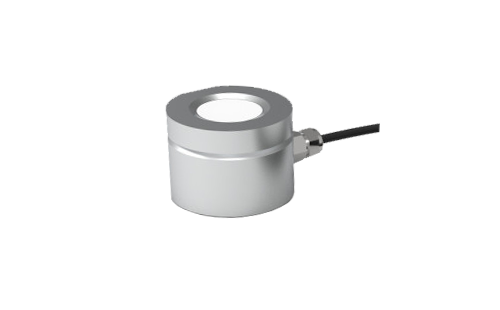

UV-3727 检测头	显示了 UV-3727 检测器的典型光谱灵敏度

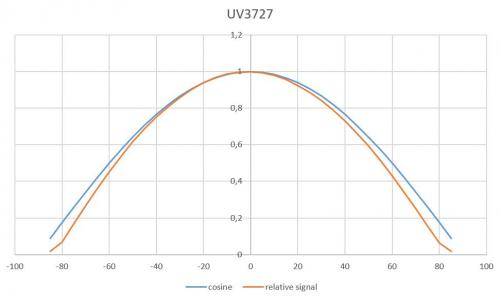

用于杀菌应用的带滤光片的 Kr-Cl 准分子灯的典型光谱功率分布	具有良好余弦校正的典型视场

五、可与X1-UV-3727 紫外线辐射计配置的仪器或软件

• S-SDK-X20：适用于 X20 变体（X1 和 HCT99）的软件开发套件。

• S-X1：X1 变体的应用软件。

六、更多与X1-UV-3727 紫外线辐射计类似的产品

• X1-UV-3718：用于杀菌 UV-C 254nm 汞灯的紫外线辐射计。

• X1-UV-3726：适用于 UV-C LED 和低压汞杀菌灯的紫外线辐射计。

• X1-UV-3725：用于低压汞灯的 UVC 辐射计。
