一、ISD-100HF-BTS256-LED 光通量测量系统的特点

• 积分球直径1000毫米，半球形外壳用于打开和关闭。

• 辅助灯。

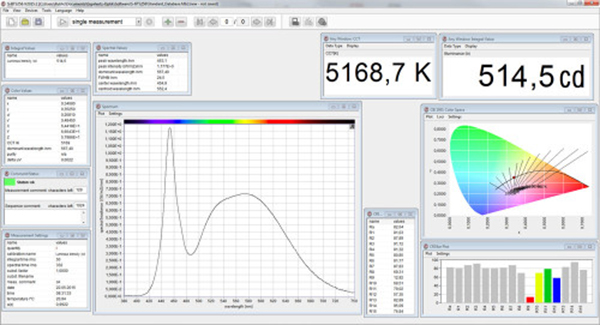

• BTS256-LED照度计，用于精确测量光通量、光谱辐射功率、CCT、CRI、色品坐标、用户软件等。

• 根据 CIE:TN-006、IEC TR 61547、IEC TR 63158、Mp ASSIST、JA10、IES:RP-16-10、IEEE 1789-2015 等测量闪烁和 TLA 的选项。

• 选项：四极测试插座、附加端口。


二、ISD-100HF-BTS256-LED 光通量测量系统介绍

      1、BTS256-LED 照度计

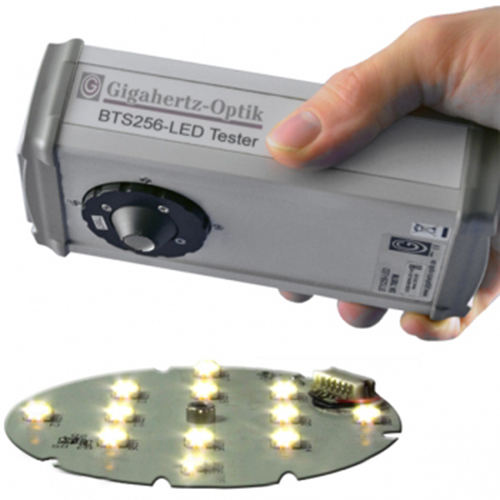

      在独立模式下，紧凑型BTS256-LED仪表专为方便测量单个 LED 的光通量、光谱、颜色和显色指数而设计。一个关键特征是内部积分球入口处的锥形测量端口，可以测量板载 LED。用于连接锥形适配器的卡口连接器可以将 BTS256-LED 与其他附件组件结合起来。 Gigahertz-Optik 提供不同的配件作为BTS256-LED Plus 概念的一部分，极大地扩展了 BTS256-LED 的测量能力。

      使用 ISD-100HF-V01 或 ISD-100HF-V02 积分球增强 BTS256-LED

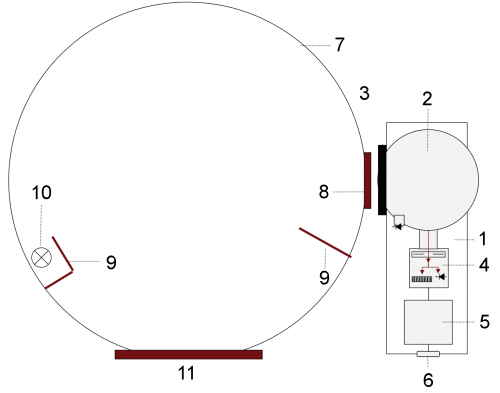

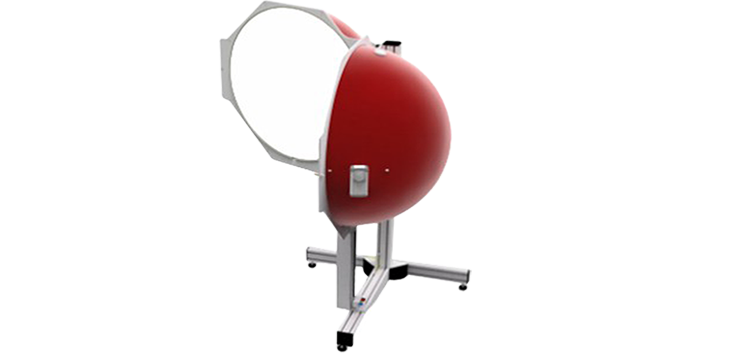

直径100厘米的ISD-100HF-V01积分球可以测量球内辐射特性为2 pi和4 pi的超大LED灯的光通量、光谱、颜色和显色指数。球体的一半可以打开，以便将 LED 灯固定到球体中心的样品架上。样品架的高度可以调节。 ISD-100HF-V02 作为替代方案提供，并具有一个直径为 254 mm 的附加测量端口，用于测量 2pi 灯。当不使用时，它会保持关闭状态。两种型号都配备了辅助灯。 BTS256-LED 仍可用于测量单个板载 LED。卡口适配器可将设备连接到 ISD-100HF 积分球上。

      2、闪烁特性和 TLA 的测定

      除了光通量、光谱、颜色等光计量量的研究之外，光源的其他特性也发挥着重要作用。为了能够在欧洲市场上提供光源，根据生态设计指令，有必要对光闪烁和频闪效应等时间强度调制进行研究。该应用领域被概括为术语“时间光伪影（TLA）”。

      Gigahertz-Optik 提供积分球型号 ISD-100HF-V08 作为变体。除了光谱辐射计 BTS256-LED 测试仪外，该型号还提供连接附加光电二极管检测器的选项。它可以与PFL-200 测量设备一起测量闪烁和 TLA 。

      具体而言，可以使用以下测量量：

         • 闪烁百分比（IEEE 标准 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）；

         • 闪烁指数（IEEE 标准 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）；

         • FFT 频率分量分析；

         • P st短期闪烁严重程度（CIE:TN-006、CIE:TN-012、IEC TR 61547）；

         • 频闪可见度测量，SVM（CIE:TN-006、CIE:TN-012、IEC TR 63158）；

         • M p ASSIST 闪烁感知指标；

         • 联合附录JA10。

      3、校准

      光度测量设备的一项基本质量特征是其精确且可追溯的校准。配备 BTS256-LED 的 ISD-100-HF 由 Gigahertz-Optik 的校准实验室进行校准，该实验室已根据ISO/IEC 17025获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。光通量是使用放置在球体中心的 BN-LHSF-104 进行的。具有附加测量端口的球体需要使用BN-LHSF-2P-20校准灯进行额外校准，该灯在积分球中具有 2pi 辐射特性。每个设备都带有各自的校准证书。

三、ISD-100HF-BTS256-LED 光通量测量系统的技术规格

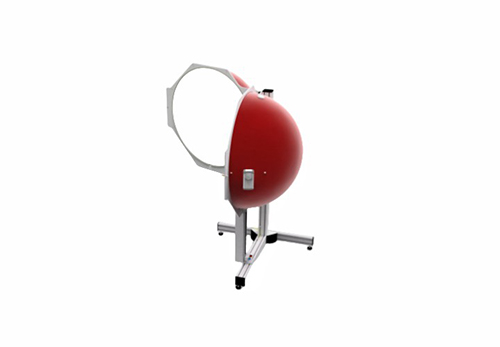

四、ISD-100HF-BTS256-LED 光通量测量系统产品图

五、可与ISD-100HF-BTS256-LED 光通量测量系统配置的仪器软件

• UMLA-SHAP-E27：与积分球一起使用的灯泡测量插座。特点：E27插座。将灯连接到电隔离电源和电压测量的四极杆。

• UMLA-SHAP-E14：与积分球一起使用的灯泡测量插座。特点：E14插座。将灯连接到电隔离电源和电压测量的四极杆。

• UMLA-SHAP-G9：与积分球一起使用的灯泡测量插座。特点：G9插座。四线连接的灯座用于单独供电和电压测量。

• UMLA-SHAP-GU10：与积分球一起使用的灯泡测量插座。特点：GU10插座。四线连接的灯座用于单独供电和电压测量。

• UMLA-SHAP-GU5.3：与积分球一起使用的灯泡测量插座。特点：GU5.3插座。四线连接的灯座用于单独供电和电压测量。

• S-SDK-BTS256：BTS256 变体的软件开发套件。
