一、BTS2048-UV-S 光谱辐射计的特点

• 与双单色仪相当的高杂散光减少。

• 超快速接口和电子快门。

• 高光学分辨率。

• 适合各种测量任务（UV LED、氘灯、钨丝灯到太阳辐射）。

• 高杂散光减少有助于将精确校准转化为精确测量。

二、BTS2048-UV-S 光谱辐射计介绍

      提名 2018 年巴伐利亚创新奖。

      1、BTS2048-UV-S 快速 BiTec 传感器光谱辐射计，用于高质量 UV 测量

      BTS2048-UV-S是一款高质量光谱辐射计，其紧凑的设计和精致的光学、电子和机械接口使其非常适合集成到复杂的工业和科学测量任务中。

      2、用于高端光测量的 BiTec 传感器

      这款出色的光谱辐射计的突出特点之一是其 BiTec 传感器（请参阅有关 BiTec 传感器的技术文章）。它结合了光电二极管的特殊性能和背照式 CCD 二极管阵列的特殊性能。通过对两个传感器的测量信号进行双边校正，BiTec 传感器可确保在大动态范围内实现精确的辐射和光谱辐射测量值。

      3、高品质背照式 CCD 探测器

      由 2048 个像素组成的二极管阵列具有 190 nm 至 430 nm 之间的可用光谱响应度范围。它具有0.7 nm的光学带宽和0.13 nm/像素的像素分辨率。由于背照式 CCD 芯片采用背照式技术，与传统的前照式 CCD 芯片相比，该 CCD 芯片的灵敏度要高得多。此外，CCD 采用一级冷却 (1TEC)。

      4、闪光光谱辐射计

      它的另一个特点是背照式CCD探测器配备了电子快门。这使得在闪光内进行测量成为可能。结合多样化的触发功能、2μs 至 60000ms 的集成时间、强大的微处理器和非常快的 LAN 接口（完整数据文件需要 7ms），BTS2048-UV-S 适合广泛的应用。

      5、精确的光谱辐射测量（低杂散光）

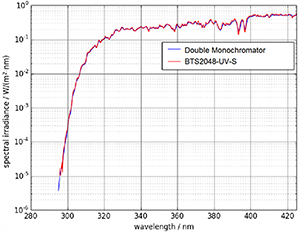

      为了促进 CCD 传感器动态范围的最佳利用并克服大多数阵列光谱辐射计在紫外范围内的问题，在光束路径中安装了一个遥控滤光轮（打开、关闭、光学滤光片）。该滤波器与智能测量和杂散光校正程序相结合，可实现 BTS2048-UV-S 的高质量测量。结果与双单色仪结果相当（见图）。然而，测量持续时间明显缩短。

      BTS2048-UV-S 配备了一组专门针对太阳模拟器等太阳辐照度测量而优化的滤光片。与其他光谱辐射计相比，这些滤光片可实现出色的杂散光抑制，从而使该设备的性能与双单色仪处于同一水平。这里介绍了直接比对研究的结果。另请参阅此处用于室外测量的 BTS2048-UV-S-WP 版本。

      然而，BTS2048-UV-S 不仅可用于太阳辐照度测量，还可用于其他紫外线源的测量。它还提供两种不同的优化测量模式，使用光学滤波器进行一般杂散光校正测量。其中一种模式基于超出范围的杂散光校正，第二种模式基于使用带通滤波器进行杂散光校正。 Gigahertz-Optik 的杂散光校准技术与进一步的数学杂散光校正方法相结合，可在测量紫外线源时实现卓越的杂散光抑制。另请参阅我们关于光谱辐射计杂散光减少的技术文章。可根据要求选择性地提供 BTS2048-UV-S 附加杂散光校正矩阵的校准。

      6、扩散窗代替导光板

      至于输入光学器件，BTS2048-UV-S 具有一个带有余弦校正视场的集成扩散器窗口。未使用光导的事实提高了灵敏度和校准稳定性。将余弦校正视场的 f2 调整至小于 3%，使得可以使用 BTS2048-UV-S 直接测量绝对辐射被测量

         • 辐照度（W/m²）；

         • 光谱辐照度 (W/(m² nm))；

         • 辐射强度（W/sr）；

         • 光谱辐射强度（W/sr nm）。

      7、辐射功率测量

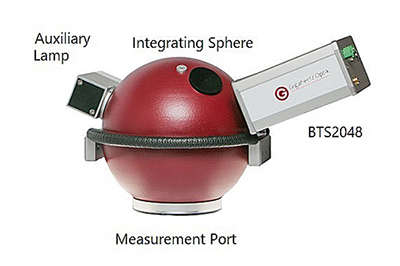

      与积分球结合使用时，BTS2048-UV-S 是测量辐射功率和光谱辐射功率的最佳测光计。前缀漫射器窗口可以定位在球体中，从而创建不间断的半球形视场。 Gigahertz-Optik 生产各种积分球以及必要的配件，例如校准标准。

      8、超快速接口

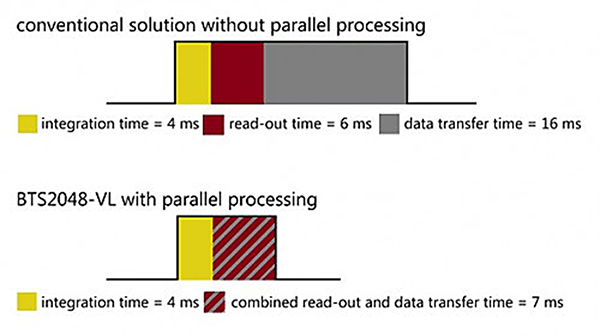

      BTS2048-UV-S 通过 USB 2.0 或以太网接口进行控制。就通信速度而言，以太网端口优于USB2.0接口。此外，数据准备发生在 BTS2048-UV-S 中，以优化数据传输速度。为此，集成了一个独立的高性能微处理器。

      9、具有灵活桌面结构的用户软件

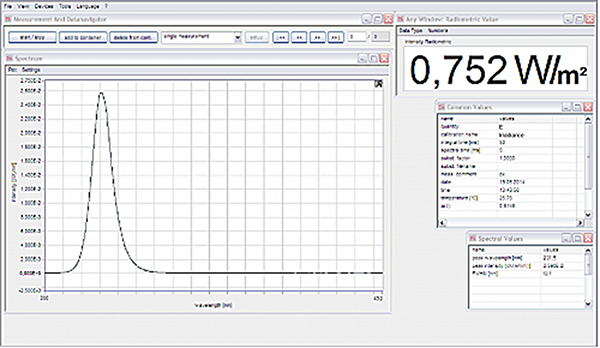

      BTS2048-UV-S交付内容之一是S-BTS2048用户软件。它必须提供的特色功能之一是可以由用户单独配置的灵活桌面。这需要一个混合体，用户可以从中选择图形和数字显示窗口：

         • 以十进制或科学表示形式自由定义的数字显示。变焦功能。

         • 辐射、光谱和其他被测量的数字显示字段。

         • 所选测量参数的测量协议。

         • CIE 1931 色度图。变焦功能。

         • 光谱。变焦功能。

         • 数据记录仪。变焦功能。

         • ETC。

      10、可追溯的校准

      BTS2048-UV-S 及其配件的校准由 Gigahertz-Optik ISO/IEC 17025 校准实验室参考国家和国际校准标准对光学被测量进行。

三、BTS2048-UV-S 光谱辐射计的技术规格

（5）图标
光谱响应度：	响应度 BTS2048 UV

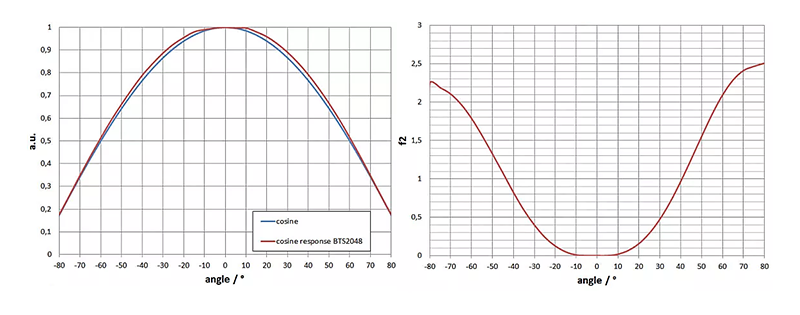

f2（方向响应/余弦误差）：
光谱响应度：

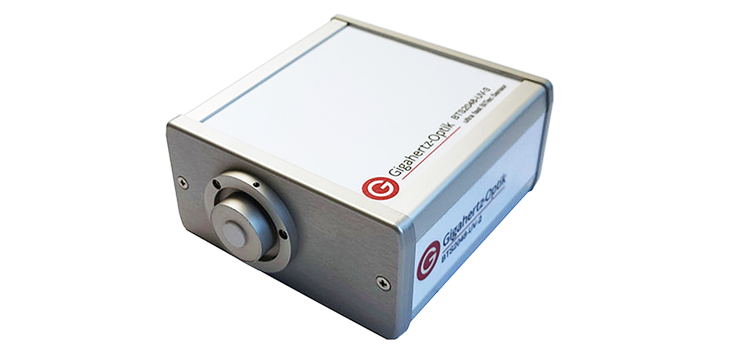

四、BTS2048-UV-S 光谱辐射计产品图

五、可与BTS2048-UV-S 光谱辐射计配置的软件仪器

• S-BTS2048：BTS2048 变体的应用软件。

• S-SDK-BTS2048：BTS2048 变体的软件开发套件。

六、更多与BTS2048-UV-S 光谱辐射计类似的产品

• BTS2048-UV：使用这款高品质紧凑型光谱辐射计进行紫外测量。

• BTS2048-UV-S-WP：光谱辐射计非常适合高精度户外紫外线测量。

• BTS2048 Series：紧凑型光谱辐射计具有出色的光学性能和 BiTec 技术，可用于实验室和现场使用的精确测量。
