Baumer OHDK 10P5101/S35A 背景抑制型漫反射式传感器-

Baumer OHDK 10P5101/S35A 背景抑制型漫反射式传感器

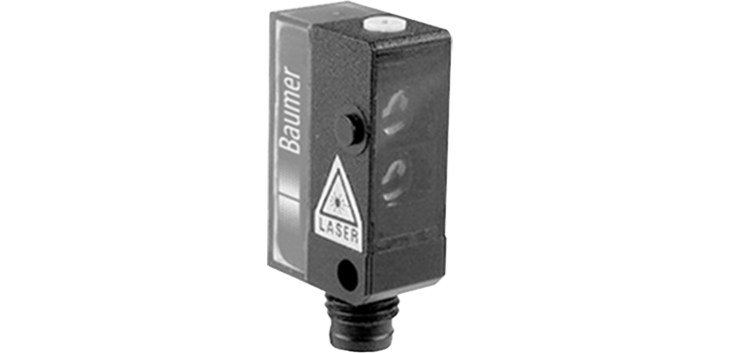

堡盟 Baumer OHDK 10P5101/S35A 是一款微型的具有背景抑制功能的漫反射传感器|激光数字传感器，货号： 10132112。

一、OHDK 10P5101/S35A 背景抑制型漫反射式传感器的特点

类型：背景抑制型。
感应距离：22 … 130 mm。
光源：脉冲红色激光二极管。
输出电路：PNP。
感应距离调节：机械式，5转。
连接方式：M8接头，4针。
工作温度：-10 … 50 °C。
防护等级：IP 67。

二、OHDK 10P5101/S35A 背景抑制型漫反射式传感器的技术规格


（1）基本参数
类型：	背景抑制型	感应距离 Tw：	22 … 130 mm
感应范围 Tb（Tw最大）：	3 … 130 mm	感应范围 Tb（Tw最小）：	3 … 22 mm
重复精度：	< 0,2 mm (激光焦点处)	上电指示灯：	绿色LED
指示灯：	黄色LED	感应距离调节：	机械式，5转
焦距：	40 mm	交互影响抑制：	是


（2）光源
光源：	脉冲红色激光二极管	激光等级：	2
波长：	650 nm


（3）电气参数
响应时间 / 释放时间：	< 0,25 ms	电源电压范围 +Vs：	11 … 30 VDC
最大电流消耗（无负载）：	30 mA	典型电流消耗：	25 mA
压降 Vd：	<1,8 VDC	输出功能：	亮通/暗通
输出电路：	PNP	输出电流：	100 mA
短路保护：	是	反极性保护：	是，仅电源


（4）机械参数
宽度 / 直径：	10,4 mm	高度 / 长度：	27 mm
深度：	16,3 mm	类型：	矩形
外壳材质：	塑料（ASA）	前端光学元件：	PMMA
连接方式：	M8 接头，4针


（5）环境条件
工作温度：	-10 … +50 °C	防护等级：	IP 67

三、OHDK 10P5101/S35A 背景抑制型漫反射式传感器的相关介绍


相关介绍

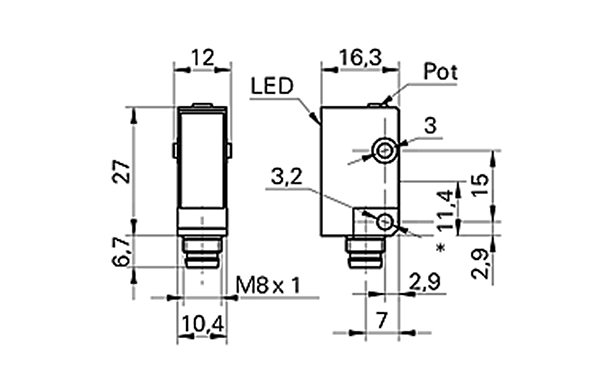

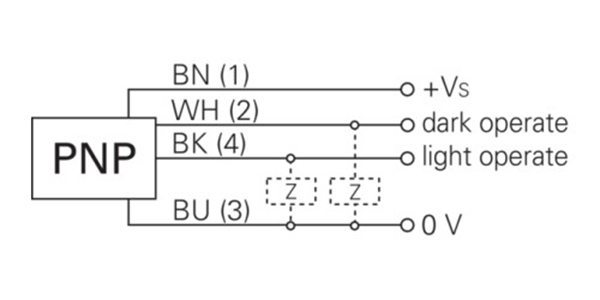

OHDK 10P5101/S35A 背景抑制型漫反射式传感器尺寸图	OHDK 10P5101/S35A 背景抑制型漫反射式传感器接线图

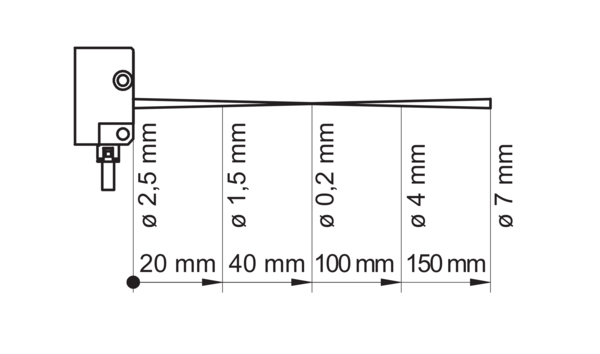

OHDK 10P5101/S35A 背景抑制型漫反射式传感器典型光束特性	OHDK 10P5101/S35A 背景抑制型漫反射式传感器激光警告
