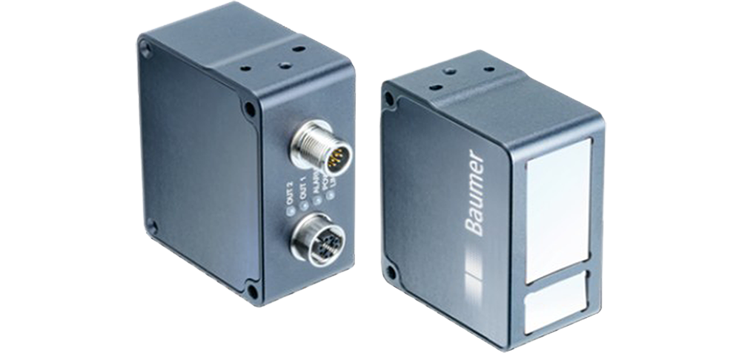

Baumer OXM200-B02A.001 智能型轮廓传感器

堡盟 Baumer OXM200-B02A.001 智能型轮廓传感器|多功能工具和轮廓，货号： 11246586。

一、OXM200-B02A.001 智能型轮廓传感器的特点

易于使用的智能轮廓传感器，具有强大的测量工具。
ROI 跟踪和测量值组合。
通过集成网络服务器进行可视化和参数化。
紧凑型一体式设计。
包含多个接口和协议。

二、OXM200-B02A.001 智能型轮廓传感器的技术规格

（1）基本参数
类型：	测量模式 (M)：高度、直线/角度、区域、边缘、宽度/间隙、边缘强度、圆、卡尺Z、卡尺X、卡尺距离、角规、X-Z轮廓
测量范围 MR：	25 mm	间隙距离：	60 mm
工作范围（Sdc ... Sde）：	60 ... 85 mm	参考距离：	72,5 mm
视野（@Sdc ... Sde）：	20 mm ... 28 mm	Resolution X (@Sdc ... Sde)：	30 ... 40 µm
每秒配置文件数：	100 ... 400 Hz	轮廓点：	700 pixel
分辨率 Z（@Sdc ... Sde）：	5 µm	重复精度Z：	2 µm
线性偏差Z：	± 0,1 % MR	温度漂移：	± 0,04 %Sde/K

（2）光源
激光类：	2	激光波长：	Blue（405 nm）
最大激光功率：	18 mW	光点形状（参考距离处）：	线长 (x) 28 mm
最大激光功率：	18 mW	光点形状（参考距离处）：	线宽(z)< 50 µm

（3）接口和接头
软件/参数化：	集成网络服务器，用于参数设置	接口/输出电路：	快速以太网 (100 MBit/s)，2路开关量输出，模拟量输出
协议：	Profinet (CC-A), Ethernet/IP, Modbus TCP, OPC UA, UDP, IO-Link

（4）电气参数
供电电压范围+Vs：	18 ... 30 VDC	模拟输出信号：	4-20mA, 2-10mA, 0-10V, 0-5V
开关输出：	2 x 推挽式输出	电源：	典型值：2.4W (最大100 mA / 24 V) IEEE 802.3af 以太网供电 (PoE)
电气连接：	M12, 公头，12针，A类编码	以太网连接：	M12 母头，8针，A类编码
编码器输入规格：	4路差分输入：A/B HTL / TTL 高电平：2.5 V…+Ub / PoE 2.5…24 V 低电平：<1.5V 最高频率30kHz	触发输入规格：	高电平：8 V…+Ub / PoE 8…24 V 低电平：<2.5 V

（5）机械参数
材料：	外壳：铝	尺寸（宽x高x深）	36毫米×74毫米×60毫米
材料：	前盖：玻璃	重量：	270克

（6）环境条件
环境温度：	0 ... + 45 °C	储存温度：	- 10 ... + 60 °C
环境湿度：	20 ... 85 %	防护等级（IEC 60529）：	IP65
振动（正弦）：	1 mm p-p (10 - 55 Hz)，单轴5分钟	冲击（半正弦）：	30 g / 11 ms，单轴单方向6次冲击
	单轴30分钟 (55 Hz)	冲击（半正弦）：	IEC 60068-2-27:2009
	IEC 60068-2-6:2008	环境光抗扰度	< 25 kLux

（7）认证标准
一致性：	CE UL

（7）认证标准

一致性：

三、OXM200-B02A.001 智能型轮廓传感器的相关图纸

产品图纸

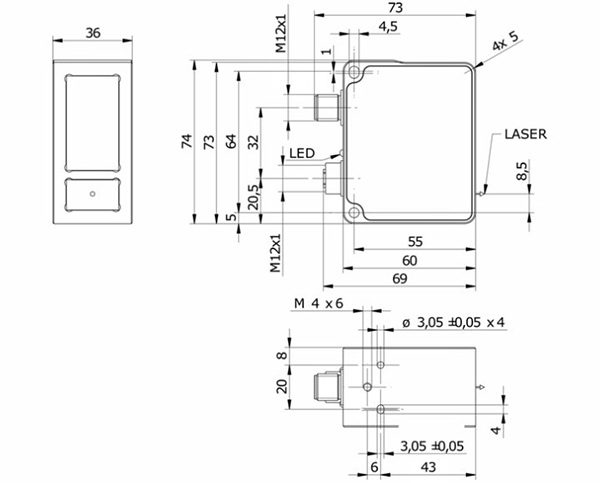

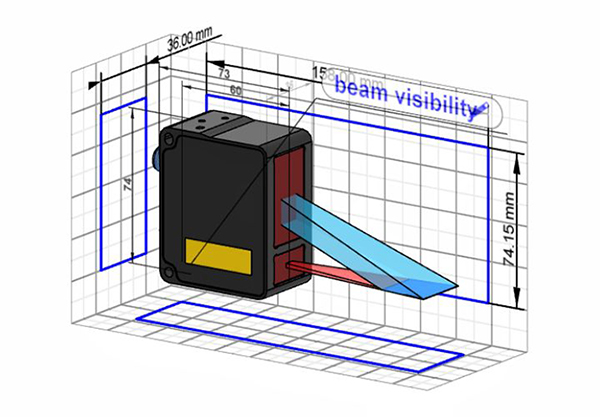

OXM200-B02A.001 智能型轮廓传感器3D模型	OXM200-B02A.001 智能型轮廓传感器尺寸图

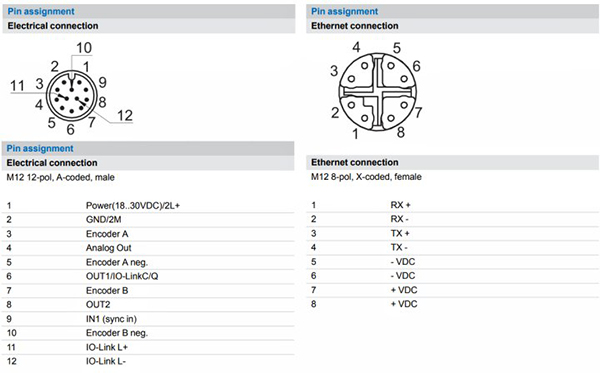

OXM200-B02A.001 智能型轮廓传感器接线图及针角定义
