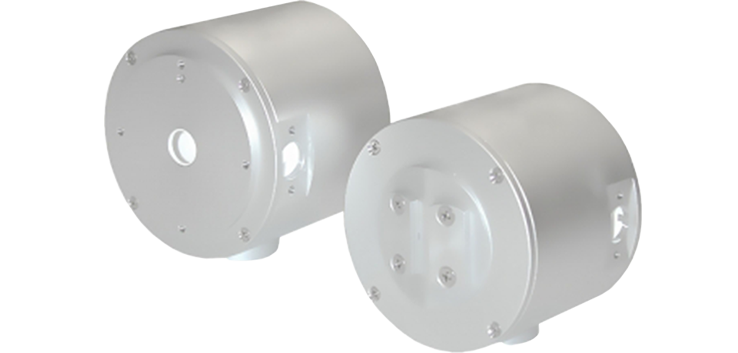

一、UPK-50-F 积分球的特点

• 2 英寸/50 毫米直径球体。

• 10毫米直径测量端口。

• +8 和 -8° 端口带插头。

• 探测器端口。

• 98% 合成涂层。


二、UPK-50-F 积分球介绍

1、ODM98 积分球用于强度、反射率和透射率测量应用

      UPK  -50-F 带有 ODM98 涂层的积分球设计用于光强度、反射率和透射率测量应用中的通用。直径为 50 毫米的积分球，测量直径为 10 毫米，两个辅助端口与测量端口成 ±8° 方向，可在 250 nm 至 2500 nm 光谱范围内提供光敏应用所需的高光通量。其独特的凸缘挡板设计极大地避免了传统 90° 端口位置球设计中光输入端口对检测器端口的直接照明。挡板还可以同时操作球体上最多 4 个探测器或光纤光导连接器。探测器端口提供用于直接安装 Gigahertz-Optik 的 PD-11、TD-11 和 VL-11 型光探测器以及 UFC-11 型光纤连接器的接口。

2、校准

      Gigahertz-Optik 的校准实验室提供 250 nm 至 1800 nm 波长范围内的可追溯光谱辐射功率灵敏度校准。

三、UPK-50-F 积分球的技术规格

四、与 UPK-50-F 积分球配置的仪器或配件

• VL-1101：带 VL-11 安装座的光度检测器头。特点：模块化检测器，可与积分球、前透镜等配合使用。可与验光计和信号放大器配合使用。

• TD-11VL01：带 DP-11 安装座的光度、温度稳定检测器。

• PD-11 Series：带 DP-11 安装座的探测器头。

• UFC-11：光纤适配器适用于 UP 和 UM 型积分球。特点：SMA、FC、SC 和 ST 连接器。

五、UPK-50-F 积分球的同类产品

• UPB-150-ARTA：普遍用于反射、透射和吸收测量的积分球。

• UPK-30-L：带有精密加工外壳的积分球。

• UPK-100-F：带有精密加工外壳的积分球。

• UPK-50-L：积分球具有精密加工的外壳，直径为 50 毫米，测量端口直径为 10 毫米。 ODM98涂层。

• UPK-30S60-L：侧发光光纤专用拉伸设计。
