一、UPK-30-L 积分球的特点

• 1.18 英寸/30 毫米球体直径。

• 测量口直径 5 mm。

• 附加检测器端口。

• 98% 合成涂层。

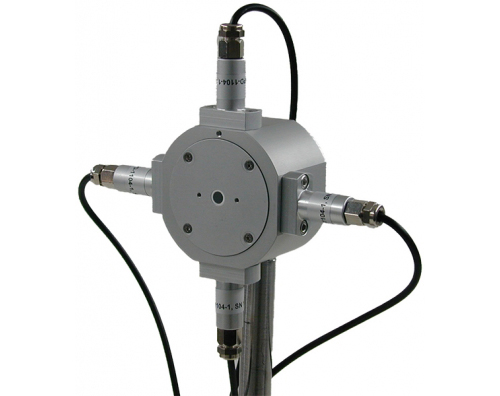

在定制设置中将积分球 UPK-30-L 与四个 InGaAs 探测器 PD-1104 集成

二、UPK-30-L 积分球介绍

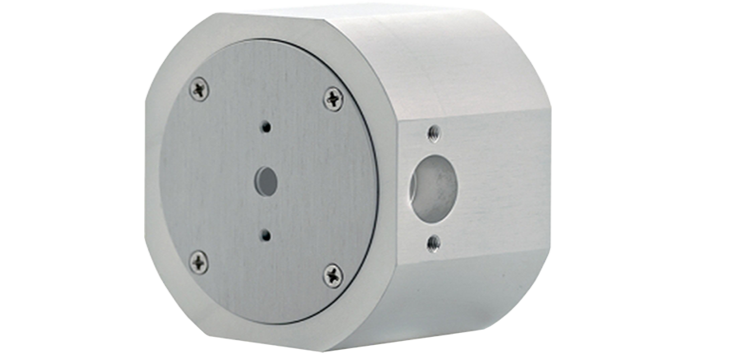

1、紧凑积分球

      UPK-30-L 积分球是 Gigahertz-Optik 尺寸最紧凑的型号，具有 ODM98 涂层。直径 30 毫米的积分球和直径 5 毫米的测量端口可提供 250 nm 至 2500 nm 光谱范围内光敏应用所需的高光通量。

2、创新设计

      其独特的凸缘挡板设计极大地避免了传统 90° 端口位置球设计中光输入端口对检测器端口的直接照明。挡板还可以同时操作球体上最多 4 个探测器或光纤光导连接器。 UP-DP-11 型探测器端口提供用于直接安装 Gigahertz-Optik 的 PD-11、TD-11 和 VL-11 型光探测器以及 UFC-11 型光纤连接器的接口。基本球体配备 3 个探测器端口。

3、校准

      Gigahertz-Optik 的ISO/IEC 17025 校准实验室提供 250nm 至 1800nm 波长范围内的可追溯光谱辐射功率灵敏度校准。

三、UPK-30-L 积分球的技术规格

四、与 UPK-30-L 积分球配置的仪器或配件

• VL-1101：带 VL-11 安装座的光度检测器头。特点：模块化检测器，可与积分球、前透镜等配合使用。可与验光计和信号放大器配合使用。

• TD-11VL01：带 DP-11 安装座的光度、温度稳定检测器。

• PD-11 Series：带 DP-11 安装座的探测器头。

• UFC-11：光纤适配器适用于 UP 和 UM 型积分球。特点：SMA、FC、SC 和 ST 连接器。

五、UPK-30-L 积分球的同类产品

• UPK-50-L：积分球具有精密加工的外壳，直径为 50 毫米，测量端口直径为 10 毫米。 ODM98涂层。

• UPK-100-L：带有精密加工外壳的积分球。
