Gigahertz-Optik：探测器选型指引

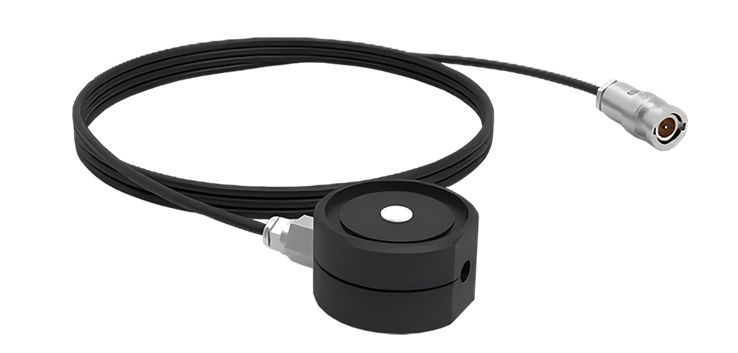

德国 Gigahertz-Optik 探测器/检测器头包括一个或多个光电二极管，每个光电二极管具有适当的光学带通滤波器、漫射器、透镜组件、积分球或其他光学元件。探测器头在 Gigahertz Optik GmbH 的校准实验室中进行校准。本文为您介绍Gigahertz-Optik 探测器/检测器选型指南。

一、光度检测器

V(lambda) 探测器

型号	测量数量	光谱函数	典型响应度	输入光学/尺寸	FOV或光圈	简介
VL-3701	照度 Illuminance (lux)	适光 f1 ≤ 3%	0.5 nA/lx	扩散器 / 7mmØ	Cosine f2 ≤ 1.5%	DIN 5032 A 级精密光度测定，适用于测量白光 LED
VL-3702	照度 Illuminance (lux)	适光 f1 ≤ 6%	0.5 nA/lx	扩散器 / 7mmØ	Cosine f2 ≤ 3%	DIN 5032 B 级光度测定
VL-3704	照度 Illuminance (lux)	适光 f1 ≤ 5%	20 pA/lx	扩散器 / 7mmØ	Cosine f2 ≤ 3%	通常与 X1 / P-9802 验光仪一起使用
VL-3705	照度 Illuminance (lux)	暗视 f1 ≤ 5%	0.3 nA/lx	扩散器 / 7mmØ	Cosine f2 ≤ 3%	DIN 5032 B 级暗视规范
VL-3707	照度 Illuminance (lux)	明视	12 nA / lx	扩散器	Cosine	适用于极低光照水平，从<100 lx="">80,000 lx
VL-3701 with SRT-M37-L1	亮度 Luminance (cd/m²)	明视	1.2 pA/(cd/m²)	镜头 Lens / 22.4 mmØ	1° FOV 发散	大面积照明区域的点亮度测量
VL-3701 with SRT-M37-L2	亮度 Luminance (cd/m²)	明视	5 pA/(cd/m²)	镜头 Lens / 22.4 mmØ	2° FOV 发散	大面积照明区域的点亮度测量
VL-3701 with SRT-M37-L5	亮度 Luminance (cd/m²)	明视	30 pA/(cd/m²)	镜头 Lens / 22.4 mmØ	5° FOV 发散	大面积照明区域的点亮度测量
LDM-9901	亮度 Luminance (cd/m²)	适光 f1 ≤ 5 %	25 pA/(cd/m²)	镜头 Lens / 22 mm Ø	1.1° FOV	--
ISD-5-VL	光通量 luminous flux (lm)	适光 f1 ≤ 5 %	25 nA/lm	球体 / 50 mmØ	12mmØ	2-Pi 光通量测量，例如内窥镜
ISD-10-VL	光通量 luminous flux (lm)	适光 f1 ≤ 5 %	50 nA/lm	Sphere / 100 mmØ	15mmØ	--
ISD-15P-VL	luminous flux (lm)	适光 f1 ≤ 5 %	25 nA/lm	球体 / 150 mmØ	38.1 mm Ø	--
另请参阅：用于光度测定的宽带照度计。

二、紫外检测器

高灵敏度宽带紫外辐照度探测器

型号	测量数量	光谱函数	波长范围（nm）	典型响应度	输入光学器件/尺寸（nm）	简介
UV-3701	辐照度 Irradiance (W/m²)	紫外线 UV-A	UV-A 315-400 nm	4 nA/(W/m²)	扩散器 / 11mmØ	CIE / DIN 定义的 UV-A 范围
UV-3702	辐照度 Irradiance (W/m²)	紫外线 UV-B	UV-B 280-315 nm	1.7 nA/(W/m²)	扩散器 / 11mmØ	CIE / DIN 定义的 UV-B 范围
UV-3703	辐照度 Irradiance (W/m²)	紫外光 UV-C	UV-C (200)250-280 nm	2 nA/(W/m²)	扩散器 / 11mmØ	CIE / DIN UV-C（250 nm）
UV-3710	辐照度 Irradiance (W/m²)	紫外线 UV-A	UV-A (320 - 400) nm	7 nA/(W/m²)	扩散器 / 11mmØ	替代 UV-A 范围（例如非生物应用）
UV-3711	辐照度 Irradiance (W/m²)	紫外线 UV-B	UV-B 280-320 nm	3 nA/(W/m²)	扩散器 / 11mmØ	替代 UV-B 范围（例如非生物应用）
UV-3711-308	辐照度 Irradiance (W/m²)	紫外线 UV-B 308nm	UV-B 308 nm	3 nA/(W/m²)	扩散器 / 11mmØ	用于准分子源的 UV-B 检测器
UV-3716	辐照度 Irradiance (W/m²)	紫外线 UV-A	UV-A 305-400 nm	10 nA/(W/m²)	扩散器 / 11mmØ	替代 UV-A 范围
UV-3717	辐照度 Irradiance (W/m²)	UV-A, 可见盲区	UV-A 325-400 nm	1 nA/(W/m²)	扩散器 / 11mmØ	最高的可见辐射阻挡率
UV-3718	辐照度 Irradiance (W/m²)	窄谱 UV-C	UV-C 254 nm	2 nA/(W/m²)	扩散器 / 11mmØ	高强度 UV-C 254nm 光源
UV-3719	辐照度 Irradiance (W/m²)	宽带 UV	UV 250 nm - 400 nm	1.9 nA/(W/m²)	扩散器 / 11mmØ	宽带紫外线辐射
UV-3720	辐照度 Irradiance (W/m²)	紫外光 UV-BC	UV 240 nm - 320 nm	260 pA/(W/m²)	扩散器 / 11mmØ	UV-B 和 UV-C 响应率
UV-3725	辐照度 Irradiance (W/m²)	窄谱 UV-C	UV-C 254 nm	2 nA/(W/m²)	扩散器 / 11mmØ	宽动态范围 UV-C 254n m 例如用于空气消毒
UV-3726	辐照度 Irradiance (W/m²)	紫外光 UV-C	UV 240 nm - 320 nm	50 µA / (W / cm2) @254nm	11 mm Ø 扩散器	低压汞灯 (254 nm) UV LED (250-300 nm)
UV-3727	辐照度 Irradiance (W/m²)	UV-C / B (200 - 310 nm)	UV 200 nm - 310 nm	57.5 µA / (W / cm2) @254 nm	19.2 mm Ø 扩散器	准分子灯 (222 nm)、低压汞灯 (254 nm)和 UV LED (250-300 nm)
UV-37 with SRT-M37-L-UV	辐射亮度 Radiance (W/(m²sr))	取决于检测头	--	--	--	UV-37 探测器的前透镜 22.4 mmØ 1°、2°、5° 或 10° FOV 发散
另请参阅：辐射测量用照度计。

三、适用于 UV 至蓝光 LED 的智能检测器

具有波长检测功能的探测器

型号	产品图	测量数量	波长范围/nm	辐照度范围	输入光学器件/尺寸（mm）	简介
MDC4-1-UV		辐照度 Irradiance (W/m²)	220 nm - 400 nm	@222 nm: 41 W/cm² @254 nm: 19 W/cm² @270 nm: 15 W/cm² @280 nm: 14 W/cm² @340 nm: 10 W/cm² @365 nm: 9 W/cm²	5mm 扩散器 cos FOV f2<5%	由于自动波长检测（质心波长），测量误差低，集成检测器易于使用
MDC4-1-UVBLUE		辐照度 Irradiance (W/m²)	300 nm - 700 nm	@270 nm: 22 W/cm² @365 nm: 7,6 W/cm² @385 nm: 6 W/cm² @405 nm: 5 W/cm² @435 nm: 4,2 W/cm² @460 nm: 3,8 W/cm² @700 nm: 12,8 W/cm²	5mm 扩散器 Cosine FOV f2<5%	由于自动波长检测（质心波长），测量误差低，集成检测器易于使用

型号

产品图

测量数量

波长范围/nm

辐照度范围

输入光学器件/尺寸（mm）

简介

MDC4-1-UV

辐照度 Irradiance (W/m²)

220 nm - 400 nm

@222 nm: 41 W/cm²

@254 nm: 19 W/cm²

@270 nm: 15 W/cm²

@280 nm: 14 W/cm²

@340 nm: 10 W/cm²

@365 nm: 9 W/cm²

5mm 扩散器

cos FOV

f2<5%

由于自动波长检测（质心波长），测量误差低，集成检测器易于使用

MDC4-1-UVBLUE

辐照度 Irradiance (W/m²)

300 nm - 700 nm

@270 nm: 22 W/cm²

@365 nm: 7,6 W/cm²

@385 nm: 6 W/cm²

@405 nm: 5 W/cm²

@435 nm: 4,2 W/cm²

@460 nm: 3,8 W/cm²

@700 nm: 12,8 W/cm²

5mm 扩散器

Cosine FOV

f2<5%

由于自动波长检测（质心波长），测量误差低，集成检测器易于使用

四、蓝色和紫外线固化探测器

高强度/温度（最高温度 +100°C，最大辐照度 40 W/cm²）

型号	测量数量	光谱函数	典型响应度	输入光学器件/尺寸（mm）	FOV或光圈	简介
RCH-102	UV-A Blue 蓝	(320 - 460) nm	0.6 nA/(mW/cm²) @ 405 nm LED	扩散器 / 9mmØ	Cosine	适用于中压紫外线灯，刚性光导
RCH-106	宽带 UV	(250 - 400) nm	1.8 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，刚性光导
RCH-108	窄谱 UV-A	365 nm peak 峰值	0.5 nA/(mW/cm²) @ 中压灯	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，刚性光导
RCH-109	窄带蓝色	430 nm peak 峰值	0.4 nA/(mW/cm²) @ 中压灯	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，刚性光导
RCH-110	紫外光 UV-BC	(240 - 320) nm	0.7 nA/(mW/cm²) @ 254 nm	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，刚性光导
RCH-111	窄谱 UV-A	(350 - 400) nm	1.6 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，刚性光导
RCH-112	Blue 蓝色	(400 - 450) nm	3.1 nA/(mW/cm²) @ 中压灯	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，刚性光导
RCH-113	UV-VIS	(305 - 485) nm	0.5 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，刚性光导
RCH-116	UV-A Blue	(350 - 450) nm	1.8 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	LED 光源 @ 365、375、385、395、405 和 430 nm，刚性光导
RCH-117	Red-NIR 红-近红外	(650 - 970) nm	--	扩散器 / 9mmØ	Cosine 余弦	适用于红光近红外 LED 光源，刚性光导
RCH-119	UV-A Blue 蓝	(330 - 480) nm	--	扩散器 / 9mmØ	Cosine 余弦	适用于 UV-A 和蓝色 LED 光源，刚性光导
RCH-002	UV-A Blue 蓝	(320 - 460) nm	0.6 nA/(mW/cm²) @ 405 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，灵活的光导
RCH-006	宽带紫外线 UV	(250 - 400) nm	1.8 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，灵活的光导
RCH-008	窄谱 UV-A	365 nm peak 峰值	0.5 nA/(mW/cm²) @ 中压灯	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，灵活的光导
RCH-009	窄带蓝色	430 nm 峰值	0.4 nA/(mW/cm²) @ 中压灯	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，灵活的光导
RCH-010	UV-BC	(240 - 320) nm	0.7 nA/(mW/cm²) @ 254 nm	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，灵活的光导
RCH-011	窄谱 UV-A	(350 - 400) nm	1.6 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，灵活的光导
RCH-012	Blue 蓝色	(400 - 450) nm	3.1 nA/(mW/cm²) @ 中压灯	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，灵活的光导
RCH-013	UV-VIS	(305 - 485) nm	0.5 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	适用于中压紫外线灯，灵活的光导
RCH-016	UV-A Blue 蓝色	(350 - 450) nm	1.8 nA/(mW/cm²) @ 365 nm LED	扩散器 / 9mmØ	Cosine 余弦	LED 光源 @ 365、375、385、395、40 和 430 nm，灵活的光导
RCH-017	Red-NIR 红-近红外	(650 - 970) nm	--	扩散器 / 9mmØ	Cosine 余弦	适用于红光近红外 LED 光源，灵活的光导
RCH-019	UV-A Blue	(330 - 480) nm	--	扩散器 / 9mm	Cosine 余弦	适用于 UV-A 和蓝色 LED 光源，灵活的光导
另请参阅：紫外线和蓝光辐射固化及用于紫外线固化/高强度紫外线的分光辐射计。

五、可见光—近红外探测器

高灵敏度宽带辐照度

型号	测量数量	光谱函数	波长范围/nm	典型响应度	输入光学器件/尺寸（mm）	简介
RW-3701	辐照度 Irradiance (W/m²)	辐射蓝	辐射 (400 - 500) nm	35 nA/(W/m²)	扩散器 / 11mmØ	--
RW-3702	辐照度 Irradiance (W/m²)	辐射红	辐射 (700 - 800) nm	400 nA/(W/m²)	扩散器 / 11mmØ	--
RW-3703	辐照度 Irradiance (W/m²)	辐射可见光 Radiometric VIS	辐射 (400 - 800) nm	1.5 nA/(W/m²)	扩散器 / 11mmØ	--
RW-3704	辐照度 Irradiance (W/m²)	辐射近红外 Radiometric NIR	辐射 (800 - 1000) nm	40 nA/(W/m²)	扩散器 / 11mmØ	--
RW-3705	辐照度 Irradiance (W/m²)	辐射 VISNIR	辐射 (400 - 1000) nm	10 nA/(W/m²)	扩散器 / 11mmØ	--
RW-3708	辐照度 Irradiance (W/m²)	辐射近红外 Radiometric NIR	辐射 (1000 - 1700) nm	40 nA/(W/m²)	扩散器 / 11mmØ	--
RW-37 with SRT-M37-L	辐射亮度 Radiance (W/(m²sr))	取决于检测头	--	--	扩散器 / 11mmØ	RW-37 探测器的前透镜
另请参阅：辐射测量用照度计。

六、多通道探测器

辐照度和照度探测器

型号	波长范围/nm	典型响应度	输入光学器件/尺寸（mm）	简介
XD-9501	通道 CH1: UV-A 315 nm - 400 nm 通道 CH2: UV-B 280 nm - 315 nm	17nA/(W/m²) 2.5nA/(W/m²)	扩散器 / 8mmØ	紫外线光疗，311nm 校准
XD-9502	通道 CH1: UV-A (315 - 400) nm 通道 CH2: Photopic; f1 ≤ 6% (380 - 780) nm	通道 Ch1: 10nA/(W/m²) 通道 Ch2: 0.05 nA/lx	扩散器 / 8mmØ	NDT 测试 UV-A + lux
XD-9503	通道 CH1: UV-A Peak 380 nm: (315 - 400) nm 通道 CH2: UV-B Peak 311 nm: (280 - 315) nm	通道 Ch1: 7nA/(W/m²) 通道 Ch2: nA/(W/m²)	扩散器 / 8mmØ	紫外线光疗，TL01 和 TL12 灯
XD-9506	通道 CH1: Actinic UV-A (320 - 400) nm 通道 CH2: Actinic UV-BC (250 - 320) nm	通道 Ch1: 4µA/(W/m²) 通道 Ch2: 1.5nA/(W/m²)	扩散器 / 8mmØ	ICNIRP/ACGIH 光化紫外线 / IEC EN 62471
XD-9509	通道 CH1: Erythema UV-Aeff (320 - 400) nm 通道 CH2: Erythema UV-BCeff (250 - 320) nm	通道 Ch1: 1µA/(W/m²) 通道 Ch2: 3.8nA/(W/m²)	扩散器 / 8mmØ	CIE 红斑光谱函数
XD-9510	通道 Ch 1: Suv(λ) UV-A (320 - 400) nm 通道 Ch 2: Suv(λ) UV-BC (250 - 320) nm	通道 Ch1: 4µA/(W/m²) 通道 Ch2: 1.5nA/(W/m²)	扩散器 / 8mmØ	光化紫外线 DIN EN 12198
另请参阅：光危险计及光医学照度计

七、激光功率探测器

用于测量辐射通量 (W) 的探测器头

型号	波长范围	典型响应度	最大信号电流	输入光学器件/尺寸（mm）	光圈	简介
LP-9901	--	Si 400 - 1100 nm	1 mA	平坦的表面	7 mm Ø	激光功率和激光散射辐射，用于激光安全测量的 7mm 直径测量点
PD-45 Series	--	Si 350 - 1100 nm Ge 800 - 1800 nm TP 300 - 10000 nm	--	平坦的表面	10 mm Ø	Si、Ge 和热电堆版本适用于UV/VIS/NIR/IR 光谱范围
PD-MSD Series	--	PD-MSD-Si (200 nm to 1100 nm): 30 nW to 30 mW (typ) PD-MSD-TP (300 nm to 10000 nm): 100 µW to 2 W (typ)	--	76 mm x 25 2 mm x 5 mm	直接适合显微镜的焦平面	用于显微镜测量的激光功率头有两种版本（硅和热电堆）可实现精确的激光功率测量
ISD-0.8-SiLP	--	33 mA/W @ 633 nm 46 mA/W @ 900 nm	1 mA	球体 / 8 mmØ	2 mm	激光功率上升时间短，波长范围为400 nm - 1100 nm响应度，可选SMA 适配器，可与快速验光计和信号放大器一起使用
ISD-1.6-SP-Vxx	(400 - 1100) nm	V0x: 8.4 µW/A @900nm V01: 6.0 µW/A @900nm	1 mA 光电二极管用于绝对测量	球体 / 16 mmØ	V0x: 5 mm V01: 7 mm	时间分辨脉冲形状和绝对脉冲能量
ISD-1.6-Si	(400 - 1100) nm	V0x: 8.4 µW/A @900 nm V01: 6.0 µW/A @900 nm	1 mA	球体 / 16 mmØ	V0x: 5 mmØ V01: 7 mmØ	纳秒脉冲的脉冲能量和脉冲形状
ISD-5-Si	(400 - 1100) nm	2.9E-3 A/W @ 630 nm	1 mA	球体 / 50 mmØ	12.7 mm Ø	--
ISD-3P-Si	400 nm - 1100 nm 辐射测量	8.87E-04 A/W @ 900 nm	1 mA	球体 / 30 mmØ	5 mm Ø	--
ISD-3P-IGA	800 nm - 1800 nm 辐射测量	0.17E-04 A/W @ 1300 nm	1 mA	球体 / 30 mmØ	5 mm Ø	--
ISD-5P-Si	400 nm - 1100 nm 辐射测量	2.5E-03 A/W @ 630 nm	1 mA	球体 / 50 mmØ	12.7 mm Ø	--
ISD-5P-IGA	(800 - 1800) nm	0.2 mA/W @ 1400 nm	1 mA	球体 / 50 mmØ	12.7 mm Ø	--
ISD-10-Si	400 nm - 1100 nm 硅光电二极管	1.6 mA/W @ 633 nm	1 mA	球体 / 100 mmØ	15 mm Ø	--
ISD-15-Si	400 nm - 1100 nm 硅光电二极管	60 µA/W @ 633 nm	1 mA	球体 / 150 mmØ	38.1 mm Ø	--
ISD-30	(400 - 1100) nm or (800 - 1800) nm	0.2 mA/W @ 633 nm 0.25 mA/W @ 900 nm 25 µA/W @ 1300 nm 18 µA/W @ 1550 nm	1 mA	球体 / 300 mmØ	100 mm Ø	两个探测器 Si 和 IGA
LP-9901	Si 400 - 1100 nm	--	--	裸光电二极管	7 mm Ø	薄型探测器头具有 7mm 直径的有效区域，用于测量激光辐射功率（W）和辐照度（W/m²）
另请参阅：激光辐射辐射计

八、紧凑型模块化探测器

型号	光谱函数	波长范围/nm	典型响应度	最大信号电流	光圈	简介
PD-1101	UV Si photodiode （紫外硅光电二极管）	(250 -1100) nm	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	1 mA	3.6 mm x 3.6 mm	用于与积分球、光学器件、滤光片和机械部件结合
PD-1102	InGaAs photodiode （InGaAs光电二极管）	(800 -1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	0.3 mm Ø	用于与积分球、光学器件、滤光片和机械部件结合
PD-1103	InGaAs photodiode （InGaAs光电二极管）	(800 -1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	1 mm Ø	--
PD-1104	InGaAs photodiode （InGaAs光电二极管）	(800 -1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	3 mm Ø	用于与积分球、光学器件、滤光片和机械部件结合
PD-1105	SiC photodiode （碳化硅光电二极管）	(215 - 360) nm	0.16 A/W @ 270 nm	50 µA	1.25 mm x 1.25 mm	--
PD-1109	GaP photodiode （磷化镓光电二极管）	(250 - 550) nm	0.07 A/W @ 350 nm	100 µA	2.2 mm x 2.2 mm	用于与积分球、光学器件、滤光片和机械部件结合
PD-1112	GaAsP (UV) photodiode （GaAsP（紫外）光电二极管）	(200 - 680) nm	0.035 A/W @ 254 nm 0.17 A/W @ 633 nm	1 mA	2.3 mm x 2.3 mm	用于与积分球、光学器件、滤光片和机械部件结合
PD-1113	GaAsP (Vis) photodiode （GaAsP（可见光）光电二极管）	(400 - 760) nm	0.22 A/W @ 560 nm 0.29 A/W @ 633 nm	1 mA	2.3 mm x 2.3 mm	用于与积分球、光学器件、滤光片和机械部件结合
PD-1115	Si PIN photodiode （Si PIN光电二极管）	(400 - 1050) nm	0.5 A/W @ 900 nm	1 mA	0.8 mm Ø	用于与积分球、光学器件、滤光片和机械部件结合
VL-1101	适光 f1 ≤ 5%	(380 - 780) nm	0.3 nA/lx	1 mA	1.1 mm Ø	模块化光度检测器
TD-11VL01	适光 f1 ≤ 5%	(380 - 780) nm	--	1 mA	2,7 x 2,7 mm 过滤器后面	温度稳定，通常用作积分球上的监测检测器

九、模块化探测器

型号	光谱函数	波长范围/nm	典型响应度	最大信号电流	光圈
MD-37-GP6	GaP photodiode（磷化镓光电二极管）	(250 - 550) nm	0.07 A/W @ 350 nm	100 µA	2.5 mm x 2.5 mm
MD-37-GAP-UV	GaAsP (UV) photodiode（GaAsP（紫外）光电二极管）	(200 - 680) nm	0.035 A/W @ 254 nm 0.17 A/W @ 633 nm	100 µA	2.3 mm x2.3 mm
MD-37-GAP-VIS	GaAsP (Vis) photodiode（GaAsP（可见光）光电二极管）	(400 - 760) nm	0.22 A/W @ 560 nm 0.29 A/W @ 633 nm	1 mA	2.3 mm x2.3 mm
MD-37-IGA1	InGaAs photodiode（InGaAs光电二极管）	(800 - 1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	1 mm Ø
MD-37-IGA3	InGaAs photodiode（InGaAs光电二极管）	(800 - 1800) nm	0.85 A/W @ 1350 nm 0.95 A/W @ 1500 nm	1 mA	3 mm Ø
MD-37-SC1	SiC photodiode（碳化硅光电二极管）	(215 - 360) nm	0.16 A/W @ 270 nm	50 µA	1.25 mm x 1.25 mm
MD-37-SU13	UV Si photodiode（紫外硅光电二极管）	(250 - 1100) nm	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	1 mA	3.6 mm x 3.6 mm
MD-37-SU33	UV Si photodiode（紫外硅光电二极管）	(250 - 1100) nm	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	1 mA	5.8 mm x 5.8 mm
MD-37-SU33-VL	适光; f1 ≤ 6%	(380 - 780) nm	--	1 mA	--
MD-37-SU100	UV Si photodiode（紫外硅光电二极管）	(250 - 1100) nm	0.15 A/W @ 350 nm 0.5 A/W @ 900 nm	1 mA	10 mm x 10 mm
MD-37-SU100-VL	适光; f1 ≤ 6%	(380 - 780) nm	22 nA/lx	1 mA	9 mm x 9 mm
MD-37-SU100-VLS	暗视; f1 ≤ 6%	(380 - 780) nm	22 nA/lx	1 mA	9 mm x 9 mm

十、PAR 探测器

光合有效辐射 (PAR) 探测器

型号	测量数量	光谱函数	波长范围/nm	典型响应度	输入光学器件/尺寸（mm）	简介
PS-3701	PAR µMol·m²·s	PPFD	400 - 700 nm	100 nA/(µMol·m²·s)	15 mm Ø	--
PS-3702	PAR µMol·m²·s	Phototropism (UV-A / Green)	320 - 500 nm	2 nA/(µMol·m²·s)	2 nA/(µMol·m²·s)	--
PS-3703	PAR µMol·m²·s	Photomorphogenesis (Red / NIR) 光形态发生（红光/近红外）	590 -900 nm	100 nA/(µMol·m²·s)	15 mm Ø	--
CSS-45 with CSS-D	许多源自光谱	flexible 灵活的	360 - 830 nm	--	10 mm	光谱传感器

十一、探测器配件

Gigahertz-Optik 光学探测器头可使用一系列模块化附加组件，包括透镜、漫射器、遮光罩等。

型号	简介
SRT-M45/37B	用于直径为 37mm 和 45mm 的探测器头的前适配器，用于通过 M30x1 螺纹连接附件。
SRT-M37L-1	具有 1 ° FOV 的前置光学器件，可与前置适配器 SRT-M45 / 37B 或 MD-37 系列设备配合使用。
SRT-M37L-2	具有 2° FOV 的前置光学器件，可与前置适配器 SRT-M45 / 37B 或 MD-37 系列设备配合使用。
SRT-M37L-5	前端光学器件具有 5° FOV，可与前端适配器 SRT-M45 / 37B 或 MD-37 系列设备配合使用。
SRT-M37L-10	具有 10° FOV 的前置光学器件，可与前置适配器 SRT-M45 / 37B 或 MD-37 系列设备配合使用。
SRT-M37L-1-UV	具有 1 ° FOV 的 UV 光学器件，可与 SRT-M45 / 37B 前适配器或 MD-37 系列设备配合使用。
SRT-M37L-2-UV	具有 2° FOV 的 UV 光学器件，可与 SRT-M45 / 37B 前适配器或 MD-37 系列设备配合使用。
SRT-M37L-5-UV	具有 5° FOV 的 UV 光学器件，可与 SRT-M45 / 37B 前适配器或 MD-37 系列设备配合使用。
SRT-M37L-10-UV	具有 10° FOV 的 UV 光学器件，可与 SRT-M45 / 37B 前适配器或 MD-37 系列设备配合使用。
MD-37-CUS	MD-37 测量头，用于与光电二极管（不包括在内）单独组装。包括外壳、电路板、连接电缆、-1、-2 或 -4 插头。
MD-37Z-H7	用于过滤器、扩散器等的前适配器，长度 7 毫米，两侧都有 M30x1 螺纹。
MD-37Z-C8	带有 8 毫米孔径的前适配器，M30x1 螺纹。
MD-37Z-C11	带 12mm 孔径的前适配器，M30x1 螺纹。
MD-37Z-DR11	带 11 毫米扩散器的前适配器，M30x1 螺纹。
MD-37Z-FCF	带 FC 连接器的前适配器，M30x1 螺纹。
SRT-M37-50	前适配器长 50 毫米，两端都有 M30x1 螺纹。
SRT-M37-60-L	直径为 50 毫米的附件光学器件，FOV 根据规范，与 SRT-M45 / 37B 前适配器或 MD-37 系列探头配合使用。
SRT-M37Z01	带杂散光屏蔽的前适配器，M30x1 螺纹。

十二、相关介绍

这种模块化的宽带照度计和辐射计系列提供了个性化配置的可能性。客户可以从多种验光计、放大器、探测器头和配件中进行选择。除了标准产品外，Gigahertz-Optik 还提供定制解决方案。

步骤 1：作为第一步，我们建议选择探测器头。还可以使用多个检测头，这些检测头可以与单通道仪表互换使用，也可以与多通道仪表同时使用。探测器头的选择标准包括所需的测量数量和范围、其光谱功能以及与预期用途相关的所有其他参数。

步骤2：在第二步中，可以选择诸如积分球之类的配件。如果附件改变了探测器头的被测量几何形状和响应度，则必须为具有相应被测量附件的探测器头选择附加校准。

步骤3：在第三步中，选择仪表。计划用途（例如移动、固定、手动或远程控制）、信号通道数量、测量模式（CW、剂量、脉冲能量、时间脉冲级数）都是决策标准。

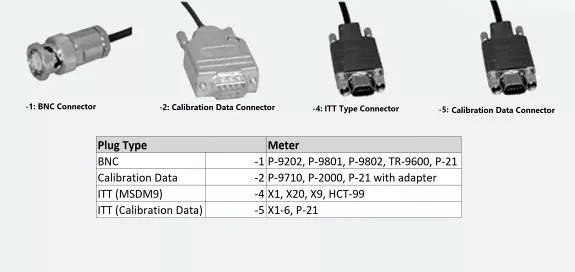

步骤4：检测头的测量装置的连接决定了检测头的连接器类型。 Gigahertz –Optik 的探测器设计有以下四种类型的连接器：

• 连接器类型-1：传统BNC同轴连接器

• 连接器类型 -2：带有 Eeprom 的校准数据连接器，用于存储由所连接的仪表读取的探测器数据（类型、校准响应度）。

• 连接器类型 -4：用于最多带有四个光电二极管的探测器头的紧凑型插头。

• 连接器类型 -5：带校准 Eeprom 的紧凑型插头


注意：-5 连接器（ITT MSDM9，按照 -4 类型）包含用于存储校准数据的 Eeprom。

步骤 5：为了确定所选配置的测量范围，需要所选探测器头和仪表的一些规格。典型灵敏度（例如 A/lx）和最大灵敏度。探测器头允许的信号电流以及仪表测量范围的最小和最大输入信号。

检测限值（噪声等效功率，NEP） = 仪表的最小输入信号 (A) / 典型检测器灵敏度（例如，0.1 pA / 3 nA / (mW / cm²) = 0.33 nW / cm²。(*1) (*2 ）

最大读数 = 仪表的最大输入信号 (A) / 典型检测器灵敏度（例如，20 μA / 3 nA / (mW / cm²) = 6.66 W / cm²。(*3)

评论：

• (*1) 宽带照度计或辐射计的最小可测量值由所需的信噪比 (SNR) 得出。例如，对于 DIN A 级照度计，给出的最小 SNR 为 100。对于示例计算的探测器头，SNR 为 100 意味着最小可测量值为 33 nW / cm²。对于光辐射测量技术极限区域的应用，通常使用 50 甚至 10 的较低 SNR。

• (*2)在探测器电流信号非常低的情况下，探测器头和仪表之间电缆的移动可能会导致短的电容性干扰信号。此外，探测器头插头上的应变效应可能会增加噪声信号。

• (*3)最大计算测量值反映了半导体光电二极管的大动态范围。然而，在实际应用中，最大可测量值常常受到所测量的光辐射中包含的温度辐射的限制，这意味着探测器头的加热是不可接受的。

Gigahertz-Optik MSC15-W 紧凑型手持式光谱聚合仪 Gigahertz-Optik CSS-45 光谱光探测器

推荐产品

HTA-T200 无线扭矩测试仪

HTA-T200无线扭矩测试仪是一款单通道坚固耐用的无线扭矩/应变传感器节点，通过应用一个应变桥将标准驱动轴转变为无线扭矩传感器。该节点支持以高达 1 kHz 的采样率从 1 个差分输入通道采集高分辨率、低噪声数据。集成霍尔效应传感器可以报告转速和总脉冲，从而可以在扭矩应用中导出实时功率。

HTA-H200 无线扭矩传感器

HTA-H200无线扭矩测试仪是一款无线传感器节点，具有坚固耐用和防风雨的外壳，板载PGA，滤波和高分辨率ADC，可精确测量各种传感器类型，包括应变计、称重传感器、应变式压力传感器和应变式加速度计。HTA-H200无线扭力扭矩传感器消除了有线传感器系统的布线时间和线路复杂性的维护工作，可以快速部署并提供可靠、无丢失的无线测量数据。

HBK 3DM-GX5-AHRS 高性能姿态参考传感器

美国HBK（原Lord）MicroStrain 3DM-GX5-AHRS (3DM-GX5-25) 高性能姿态参考传感器，是目前最小、最轻的精密工业 AHRS。3DM-GX5-AHRS具有完全校准和温度补偿的三轴加速度计、陀螺仪和磁力计，可在所有动态条件下实现测量质量的最佳组合。双板载处理器运行独特的自适应扩展卡尔曼滤波器 (EKF)，可实现出色的动态姿态估计，使其成为各种应用的理想选择，包括平台稳定性、机器人技术以及车辆健康状况和使用情况监控。

HBK 3DM-GX5-AR 高性能倾斜/垂直参考传感器

美国HBK（原LORD）MicroStrain 3DM-GX5-AR（3DM-GX5-15）高性能倾斜/垂直参考传感器（通用封装），是目前最小、最轻的工业 VRU。它具有三轴加速度计、陀螺仪和温度传感器，以实现测量质量的最佳组合。3DM-GX5-AR非常适合各种应用，包括平台稳定天线指向和使用情况监控。

HBK 3DM-CV7-AHRS 战术级OEM IMU/AHRS传感器

美国HBK（原Lord）MicroStrain 3DM-CV7-AHRS战术级OEM IMU/AHRS传感器，是一款惯性测量单元 (IMU)和姿态航向参考系统(AHRS) ，是迄今为止最小、最轻的OEM封装并提供战术级性能。每个3DM-CV7-AHRS传感器均经过单独校准，可在各种操作条件下实现最佳性能。

HBK G-Link-200 无线加速度传感器

美国HBK（原LORD）公司原装进口MicroStrain G-Link-200嵌入式无线加速度传感器是一款具有板载三轴无线加速度计传感器，可实现高分辨率数据采集，且噪声和漂移极低。 G-Link-200派生的振动参数可以长期监控关键性能指标，同时最大限度地延长电池寿命。

HBK G-Link-200-8G/40G 无线三轴加速度传感器

美国HBK（原LORD）MicroStrain G-Link-200-8G/40g无线三轴加速度传感器是一款具有板载三轴无线加速度计传感器，可实现高分辨率数据采集，且噪声和漂移极低。G-Link-200派生的振动参数可以长期监控关键性能指标，同时最大限度地延长电池寿命。

HBK G-Link-200-OEM 嵌入式无线加速度传感器

美国HBK（原Parker Lord ）MicroStrain G-Link-200-OEM嵌入式无线加速度传感器具有板载三轴加速度计，可实现高分辨率数据采集，且噪声和漂移极低，并且派生的振动参数允许长期监控关键性能指标，同时最大限度地延长电池寿命。

HBK G-Link-200-OEM-8G/40G 无线加速度传感器

美国HBK（原Parker Lord ）MicroStrain G-Link-200-OEM-8G/40G 嵌入式无线加速度传感器具有板载三轴加速度计，可实现高分辨率数据采集，且噪声和漂移极低，并且派生的振动参数允许长期监控关键性能指标，同时最大限度地延长电池寿命。

HBK SG-LINK-200 三通道无线应变/模拟传感器

美国HBK（原 LORD）MicroStrain SG-LINK-200是一款三通道无线应变/模拟传感器节点，具有板载PGA、滤波、高分辨率ADC和坚固防风雨的外壳，用于精确测量各种传感器类型，包括应变计、称重传感器、压力传感器和加速度计。SG-LINK-200无线传感器网络部署速度快，配有可更换电池，并提供可靠、无损的数据吞吐量。

HBK SG-LINK-200-OEM 嵌入式无线应变/模拟传感器

美国HBK（原 LORD）MicroStrain SG-LINK-200-OEM 嵌入式无线应变/模拟传感器，是一款小型无线节点，具有2个模拟输入通道，可供OEM集成，具有板载 PGA、滤波和高分辨率ADC，用于精确测量各种传感器类型，包括应变计、称重传感器、压力传感器和加速度计。此外，数字脉冲输入通道可以轻松集成到霍尔效应传感器，以报告RPM或脉冲计数。多功能性和小尺寸使SG-Link-200-OEM能够轻松集成到许多应用中。

HBK V-LINK-200 8通道无线应变/模拟传感器节点

美国HBK（原 LORD）MicroStrain V-LINK-200 8通道无线应变/模拟传感器节点，是一款高度通用的无线传感器，具有板载PGA、滤波、高分辨率ADC和8个模拟输入通道，用于精确测量各种传感器类型，包括应变计、称重传感器和压力传感器。V-LINK-200无线传感器网络部署速度快，配有可更换电池，并提供可靠、无损的数据吞吐量。

HBK TC-LINK-200 12通道无线热电偶/电压传感器

美国HBK（原 LORD）MicroStrain TC-LINK-200 无线热电偶/电压传感器节点是一款12通道无线传感器，用于热电偶和差分输出传感器的精确测量，无需校准。选择所需的热电偶类型，节点将输出准确、低噪声的温度或mV数据。TC-LINK-200无线传感器网络部署速度快，配有可更换电池，并提供可靠、无损的数据吞吐量。

HBK TC-LINK-200-OEM 1通道嵌入式无线温度传感器

美国HBK（原 LORD）MicroStrain TC-LINK-200-OEM 1通道嵌入式无线温度传感器节点，是一款单通道无线节点，用于精确测量温度、mV 或电阻，与热电偶、RTD 或热敏电阻一起使用时无需校准，该节点将根据传感器类型应用适当的线性化算法和板载CJC。TC-Link-200-OEM 的小外形尺寸、宽输入范围和多种天线选项使该产品能够轻松集成到许多应用中。

HBK RTD-LINK-200 6通道无线RTD/电阻传感器

美国HBK（原 LORD）MicroStrain RTD-LINK-200 6通道无线RTD/电阻传感器节点，是一款无线传感器，用于精确测量RTD和热敏电阻温度传感器，无需校准。选择所需的传感器类型，节点将输出温度或电阻。RTD-LINK-200无线传感器网络部署速度快，配有可更换电池，并提供可靠、无损的数据吞吐量。

HBK WSDA-200-USB 无线USB网关/无线数据接收器

美国HBK（原 LORD）MicroStrain WSDA-200-USB 无线USB网关/无线数据接收器，可轻松可靠地从Lord无线传感器采集数据，使用SensorConnect软件或MSCL API在无线传感器节点和主机之间提供无缝通信。该软件和网关允许用户轻松配置无线节点并将其部署到同步且可扩展的网络中。WSDA-200-USB无线数据接收器网络部署速度快，并提供可靠、无损的数据吞吐量。

Gigahertz-Optik X1（X1-1/X1-5）四通道光度计

德国 Gigahertz-Optik X1-1 Optometer是一款四通道USB光度计，专为移动使用的光度检测器和辐射检测器而设计。X1-1光度计是最通用的手持式光测量仪器之一，结合了强大的电子设计，封装在重量轻、符合人体工程学的外壳中，其紧凑的尺寸使其成为现场服务应用的理想选择。 X1-1 的一个独特功能是它能够操作装有多达四个光电二极管的探测器头，所有四个信号都显示在带开/关背光的四行显示屏上。可与Gigahertz-Optik的所有光度、辐射、色度、植物生理和光生物测量头配合使用。

Gigahertz-Optik RW-3704 红外辐射探测头

德国 Gigahertz-Optik RW-3704红外辐射探头是一款用于测量 (800 - 1000) nm光辐照度（W/m²）的探测器头。具有RW-3704-1、RW-3704-2、RW-3704-4 及 RW-3704-5四个细分型号。RW-3704-4辐射探测器主要用于多色辐射定义光谱范围内的光谱宽带辐照度测量。光学滤波器用于调整裸光电二极管响应以达到所需的光谱带通。计算机辅助滤光片设计可在指定的光谱区域内产生最佳的宽带辐射响应。

Gigahertz-Optik VL-3702 可见光探头

德国 Gigahertz-Optik VL-3702 用于测量明视照度（以 Lux [lx] 为单位）的探测器头，光度响应度和余弦视场符合DIN 5032 -第7条质量等级B，f1≤ 6 %，其包含VL-3702-1、VL-3702-2、VL-3702-4 三种细分型号，可与Gigahertz-Optik的所有验光计和照度计结合使用。

Gigahertz-Optik P-21（P-2110/2120）多功能光度计

德国Gigahertz-Optik P-21是一款多功能彩色触摸屏光度计，用于测量任何光度和辐射应用中的CW、单脉冲和调制辐射。P-21（P-2110/P-2120）作为一款最高品质的便携式验光仪，配有彩色触摸屏、模拟输出和触发器。拥有非常大的动态范围，最小测量信号，最低输入偏移，以及多种测量功能。

Gigahertz-Optik P-9710 光度计照度计

德国Gigahertz-Optik P-9710多功能光度计是一款用于测量CW、单脉冲和调制辐射的高端验光仪。P-9710光度计是Gigahertz-Optik设计的一款高品质移动设备，其信号放大器为探测器的信号电流提供了高达2mA的宽动态范围，噪声等效电流信号低至 0.1 pA，该器件有八个增益范围，可以手动或自动选择进行调整以匹配信号电平。

Gigahertz-Optik：探测器选型指引

咨询或邀约我们

请在线留言

我已阅读并同意使用条款和隐私保护政策。

我们能帮您找点什么吗？

产品中心

Gigahertz-Optik：探测器选型指引

一、光度检测器

二、紫外检测器

三、适用于 UV 至蓝光 LED 的智能检测器

四、蓝色和紫外线固化探测器

五、可见光—近红外探测器

六、多通道探测器

七、激光功率探测器

八、紧凑型模块化探测器

九、模块化探测器

十、PAR 探测器

十一、探测器配件

十二、相关介绍

推荐产品

HTA-T200 无线扭矩测试仪

HTA-H200 无线扭矩传感器

HBK 3DM-GX5-AHRS 高性能姿态参考传感器

HBK 3DM-GX5-AR 高性能倾斜/垂直参考传感器

HBK 3DM-CV7-AHRS 战术级OEM IMU/AHRS传感器

HBK G-Link-200 无线加速度传感器

HBK G-Link-200-8G/40G 无线三轴加速度传感器

HBK G-Link-200-OEM 嵌入式无线加速度传感器

HBK G-Link-200-OEM-8G/40G 无线加速度传感器

HBK SG-LINK-200 三通道无线应变/模拟传感器

HBK SG-LINK-200-OEM 嵌入式无线应变/模拟传感器

HBK V-LINK-200 8通道无线应变/模拟传感器节点

HBK TC-LINK-200 12通道无线热电偶/电压传感器

HBK TC-LINK-200-OEM 1通道嵌入式无线温度传感器

HBK RTD-LINK-200 6通道无线RTD/电阻传感器

HBK WSDA-200-USB 无线USB网关/无线数据接收器

Gigahertz-Optik X1（X1-1/X1-5）四通道光度计

Gigahertz-Optik RW-3704 红外辐射探测头

Gigahertz-Optik VL-3702 可见光探头

Gigahertz-Optik P-21（P-2110/2120）多功能光度计

Gigahertz-Optik P-9710 光度计照度计

热门资讯

3DMCV7 是MicroStrain 推出的一款具备战术级性能的惯性传感器

Gigahertz-Optik：探测器选型指引
