HBK 3DM-RTK 网络接口调制解调器-

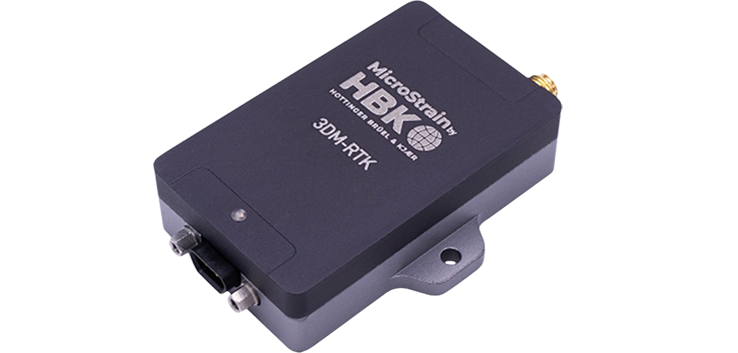

HBK 3DM-RTK 网络接口调制解调器

美国 HBK（原Lord）MicroStrain 3DM-RTK 网络接口调制解调器（工业封装），提供易于使用的实时运动 (RTK) 校正数据，供 MicroStrain 3DM-GQ7-GNSS/INS 使用。它提供了与我们的 SensorCloud RTK 基站网络的简单蜂窝连接，取代了传统的无线电站。通过 RTK 校正，3DM-GQ7 可以实现厘米级的位置精度。通过消除对基站基础设施的需求，3DM-RTK 成为最快、最高效的上市解决方案。

3DM -GQ7-GNSS/INS传感器与 3DM-RTK 调制解调器相结合，可在 1kHz 下提供准确的定位、速度和姿态估计。这种业界领先的性能结合了双天线 GNSS 的小于 2 cm 的精度、0.05 m/s 的速度精度、0.1 度的横滚/俯仰精度和 0.25 的航向精度。

一、3DM-RTK 网络接口调制解调器的产品优点

产品优点
• 支持行业标准 NMEA 和 RTCM 3.1协议。 • 网络 RTK 支持与蜂窝数据套餐捆绑在一起，价格低廉。	• 与 3DMGQ7 无缝集成。 • 易于设置 – 设备激活后立即开始接收 RTK 校正。	• 强大的 RS232 和USB 接口。 • 结构紧凑、坚固。

产品优点

• 支持行业标准 NMEA 和 RTCM 3.1协议。

• 网络 RTK 支持与蜂窝数据套餐捆绑在一起，价格低廉。

• 与 3DMGQ7 无缝集成。

• 易于设置 – 设备激活后立即开始接收 RTK 校正。

• 强大的 RS232 和USB 接口。

• 结构紧凑、坚固。

二、3DM-RTK 网络接口调制解调器的主要特点

设备	操作	封装
• 将支持 RTK 的 GNSS/INS 系统（例如3DM GQ7）的位置精度提高至 1 cm + 1 ppm。 • 集成 RTK 接收器、蜂窝调制解调器、SIM 卡和处理单元。	• 摄取 NMEA 位置消息。 • 输出标准 RTCM3 消息。 • 设计用于与 SensorCloudRTK 校正网络配合使用。 • 用于设备配置的 SensorConnect 软件。	• 阳极氧化铝外壳。 • 紧凑、薄型： • 47 毫米 x 65 毫米 x 14.25 毫米。 • 待定克数。 • MicroStrain 标准 Micro-D9 连接器。 • SMA 天线端口。 • –40 至 +85°C 工作温度范围。

设备

操作

封装

• 将支持 RTK 的 GNSS/INS 系统（例如3DM GQ7）的位置

精度提高至 1 cm + 1 ppm。

• 集成 RTK 接收器、蜂窝调制解调器、SIM 卡和处理单元。

• 摄取 NMEA 位置消息。

• 输出标准 RTCM3 消息。

• 设计用于与 SensorCloudRTK 校正网络配合使用。

• 用于设备配置的 SensorConnect 软件。

• 阳极氧化铝外壳。

• 紧凑、薄型：

• 47 毫米 x 65 毫米 x 14.25 毫米。

• 待定克数。

• MicroStrain 标准 Micro-D9 连接器。

• SMA 天线端口。

• –40 至 +85°C 工作温度范围。

三、3DM-RTK 网络接口调制解调器的应用领域

应用领域
• 自动驾驶车辆 (AV) 操作	• 轮式和腿式机器人
• 同步定位和地图绘制 (SLAM）	• 超视距 (BVLOS) 导航

应用领域

• 自动驾驶车辆 (AV) 操作

• 轮式和腿式机器人

• 同步定位和地图绘制 (SLAM）

• 超视距 (BVLOS) 导航

四、3DM-RTK 网络接口调制解调器的技术规格

规格参数
（以下规格结果是与 3DMGQ7 配对时的典型结果）
数据输出速率：	1Hz	接口：	Micro-D9、RS 232
协议：	MIP、RTCM 3.1、NMEA	蜂窝网络：	蜂窝网络覆盖：全球*
电压：	5 to 16 VDC	功率：	1.0W（典型）、2.0W（最大）
尺寸：	47 x 65 x 14.25 mm	重量：	46克
认证：	FCC、IC、CE、PTCRB
*适用一些地区限制，仅覆盖部署 LTE CAT-M/2G 的地区可用。详情请参阅我们的【RTK手册】

五、3DM-RTK 网络接口调制解调器产品展示

产品展示

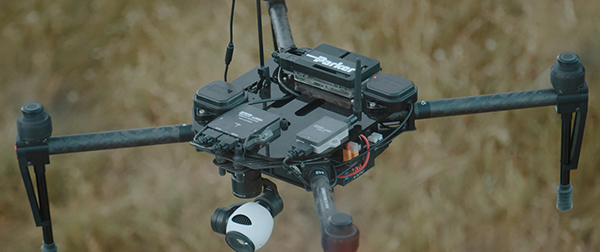

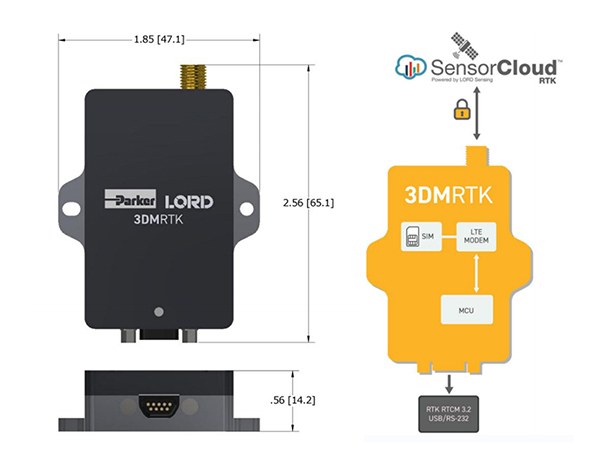

3DM-RTK 网络接口调制解调器尺寸图	3DM-RTK 网络接口调制解调器应用实例
