        在很多工程师的印象里，温度测量似乎是测试测量领域里最"不起眼"的一环：一根热电偶、一台采集仪、几米线缆，插上就能读数。可一旦把场景换成"高速旋转的电机轴承""分布在上百米产线上的几十个测温点""需要连续监测半年却无法布线的冷链仓库"，甚至是"正在飞行测试的航空发动机舱"，你会发现：测温的难点从来不在传感器本身，而在"怎么把温度数据可靠地取出来"。

        线缆是成本，是故障点，是旋转件上的死结，是屏蔽与地环路的噩梦。正因如此，把"高精度温度测量"与"工业级无线传输"真正捏合在一起的产品，一直是行业的稀缺品。

        今天要聊的这一款——HBK（原美国 LORD MicroStrain）TC-LINK-200-OEM 1 通道嵌入式无线温度传感器节点——就是这条技术路线上极具代表性的一员。

一、发展历程：从膝关节韧带里的传感器，到 HBK 测试测量版图

        要理解 TC-LINK-200-OEM 的技术底色，得先讲讲它背后这家公司的故事。

1. 1987：从生物力学实验室走出来的 MicroStrain

        1987 年，创始人 Steve Arms 在美国佛蒙特大学（UVM）攻读硕士期间，为完成关于膝关节韧带研究的学位论文，设计出了一款用于人体膝关节韧带关节镜植入的微位移传感器——这便是 MicroStrain 公司的起点。公司总部设在佛蒙特州 Williston。

        早期的产品基因决定了这家公司的两个长期特质：极致的小型化与对极端环境的耐受性。随后推出的微位移传感器系列，已经可以承受高温、数亿次循环以及盐水完全浸没。航空航天与汽车行业很快注意到了这些"能在恶劣环境里长期工作"的微型传感器，MicroStrain 由此切入了一批开创性项目。

2. 最早"无线化"的传感器公司之一

        随着客户群扩大，MicroStrain 开始把多个传感器与先进微控制器结合以提升系统性能。更关键的一步是：它是最早为传感器加上无线能力的公司之一，让低功耗的微型数字传感器可以轻松地与个人电脑通信，并把数据发送到互联网。

这条路线最终沉淀为品牌的核心口号——"Wireless Simplicity, Hardwired Reliability（无线的简便，有线的可靠）"。同期，倾斜仪产品线衍生出的微型陀螺增强姿态模块，被无人机与井下工具领域广泛采用。

3. 2012：LXRS 协议发布，TC-LINK 正式加入"无损"家族

        2012 年是 TC-LINK 系列的关键节点。这一年 8 月，LORD 公司完成对 MicroStrain 的收购；同年 9 月，MicroStrain 宣布将 LXRS™ "Lossless" 无线协议扩展到无线热电偶节点 TC-Link® 与 SG-Link®-OEM 无线模拟量节点上。

        这条新闻稿里提到的几个数字，至今仍是产品的核心卖点：在大多数工况下实现 100% 数据包成功率、无线链路可扩展至 2 公里、支持连续/突发/混合采样模式，以及节点间时间同步优于 ±32 微秒。同时，TC-LINK 与 G-Link®（加速度）、DVRT-Link®（位移）、ENV-Link®（环境）、V-Link® / SG-Link®（多通道模拟量）全线节点互联互通，用户可以自由混搭组网。

        LXRS 的含义直白地说明了它的设计目标：Lossless（无损）、Extended Range（远距离）、Synchronized（同步）。它专为飞行试验、重型机械监测这类"既要大量原始数据、又要节点严格同步、还要一个包都不能丢"的场景而生。

4. 2019—2023：并入 HBK，成为全球测试测量版图的一块拼图

        2019 年 1 月 1 日，Spectris 集团旗下的 Brüel & Kjær（声学与振动） 与 HBM（力学测试） 合并运营，新公司命名为 HBK（Hottinger, Brüel & Kjær）。两家公司在整个测量链上能力互补——从传感器、数据采集到数据评估与工程服务。

        2023 年，Spectris 以约 3760 万美元完成对 MicroStrain Sensing Systems 的收购（自 Parker Hannifin 手中），MicroStrain 以 "MicroStrain by HBK" 品牌运营。HBK 总裁 Ben Bryson 表示，此举强化了北美布局，并拓展了在机器人与农业领域的存在。

        至此，TC-LINK-200-OEM 站在了三重技术积累之上：佛蒙特三十余年的无线传感原生技术 + LXRS/LXRS+ 工业射频协议 + HBK 在精密测量与校准体系上的百年积淀。

        补充一句背景：LORD 公司成立于 1924 年，2019 年被 Parker Hannifin 以约 36.75 亿美元收购——资本的流转背后，是这条无线传感技术线始终被头部玩家视为战略资产。

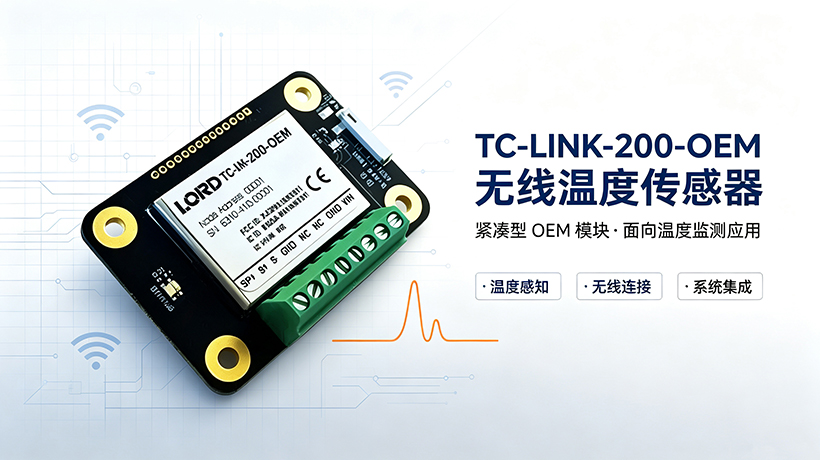

二、产品简介：一块 41×29 毫米的"无线温度前端"

        TC-LINK-200-OEM 是一款单通道无线温度传感器节点，用于精确测量温度、mV 电压或电阻。它可以与热电偶、RTD（电阻温度计）或热敏电阻配合使用，而且无需校准——节点会根据传感器类型自动调用相应的线性化算法，并执行板载冷端补偿（CJC）。

        这意味着什么？意味着你在现场换上一根 K 型热电偶，不需要重新标定，不需要在软件里做查表换算，节点直接吐出工程单位的温度值。

        它的形态专为嵌入式集成（OEM）而生：尺寸仅 41.3 mm × 29.0 mm × 5.9 mm，可以直接焊进或装进你自己的设备里，成为设备的"原生温度感知单元"。

        选型上提供两种天线配置：

        （1）6310-4100：板载集成芯片天线

        （2）6310-4101：U.FL 接口，配 2 英寸线缆的柱状天线

        接口可选焊接或螺丝固定端子，4 个安装孔适配 2-56 UNC 螺丝，还可选配铝制底座。板卡涂覆 Humiseal 1B31 三防漆，在潮湿、凝露、轻度腐蚀的工业环境中多一层保障。

        供电方面极为宽容：3.3 V 至 30 V 直流宽压输入，无论是单节锂电、5 V 系统还是 12 V / 24 V 工业电源都能直接驱动，为电池供电的长期监测留出了空间。

        完整的系统架构由三部分组成：TC-LINK-200-OEM 节点 + WSDA 系列无线网关 + 软件平台。软件侧提供三件套：

        （1）SensorConnect（桌面端，免费）：节点配置、组网、实时数据采集与图形化，内置 MathEngine 可做 FFT、均值、RMS 等实时/后处理运算

        （2）SensorCloud（云端，免费+付费）：数据存储、可视化、远程管理，支持文本与邮件告警

        （3）MSCL 开源通信库（C++ / Python / .NET，MIT 协议，托管于 GitHub）：方便用户二次开发，把节点接入自有系统

三、产品优势：它到底强在哪？

优势一：一通道打通三类传感器，免校准

        一个输入通道同时兼容热电偶（J、K、N、R、S、T、E、B 型）、RTD（PT-10/50/100/200/500/1000）与热敏电阻（44004、44033、44005、44030、44006、44031、44007、44034、44008、44032、YSI-400）。

        板载 NIST 九阶多项式用于温度计算，配合板载线性化算法，实现真正的"即插即测"。对设备厂商而言，这意味着 BOM 简化、产线工序减少、现场维护无需标定工具。

优势二：24 位高精度 + 120 dB 工频抑制

        24 位高分辨率采集，数字滤波器为可调低通，3 dB 频率最低可至 2.3 Hz，对 50 Hz 与 60 Hz 工频噪声的抑制高达 120 dB。

        在变频器、电机、焊机、大电流母线附近测温时，工频与谐波干扰是最大的精度杀手。120 dB 的抑制能力，让它在强电磁环境下依然能给出干净的温度曲线。

        具体精度指标（热电偶）：±0.5 °C（节点温度 20–70 °C），±1 °C（节点温度 -40–85 °C），分辨率 0.1 °C。RTD 精度 ±0.5 °C、分辨率 0.01 °C；热敏电阻精度 ±3 °C、分辨率 0.02 °C。

        板载冷端补偿通道同样不含糊：补偿范围 -40 °C 至 105 °C（B 型热电偶为 0–105 °C），精度 ±0.13 °C（20–70 °C）、±0.25 °C（-40–105 °C），分辨率 0.02 °C。冷端补偿做不好，热电偶测温就是空中楼阁——这一点上它给的是硬指标。

优势三：LXRS / LXRS+ 无损协议——"一个包都不能丢"

        这是它区别于民用无线方案（Zigbee、蓝牙 LE 等）的根本。

        LXRS 采用星型网络拓扑，工作于免许可的 2.405–2.480 GHz（16 个频道）。其核心机制有三：

        （1）时间同步：网关每秒整点广播一次含 UTC 时间戳的信标（beacon）；节点内置温补高精度振荡器，全温区漂移在 ±5 ppm 以内，周期性重同步即可维持 ±50 μs 的节点同步精度。

        （2）TDMA 时隙分配：每个节点在分配的时隙内发送数据，从根本上避免碰撞；启用无损模式时，每个节点预留至少 50% 的额外带宽用于重传。

        （3）缓存 + 确认 + 重传：数据带时间戳进入高速环形 RAM 缓冲区，FIFO 发送；网关收到后立即回 ACK；未收到 ACK 则在下一个时隙重传，直至成功。资料指出，即便在节点丢包率高达 50% 的恶劣射频环境下，仍能实现无损性能。

        换句话说：只有当你把节点的 RAM 缓冲区彻底撑爆时，才会开始丢最老的数据。对于设备状态监测这种"关键数据不能缺"的场景，这个设计极其重要。

        此外还有 LXRS+ 可选：它以通信距离为代价，换取四倍的网络带宽——需要更高采样吞吐时切换即可。

优势四：三种采样模式 + 800 万点本地存储

        连续采样：稳定记录全过程

        周期性突发采样：低占空比下捕捉高速瞬态

        事件触发采样：只在预定义事件发生时上报数据

        事件触发是它的聪明之处：用户可以配置事件前与事件后的持续时间，既能看到"是什么导致了事件发生"，也能看到"数据如何恢复到正常状态"。这把"一直采、一直传、一直存"的浪费模式，变成了"只在有价值时记录"。

        板载 16 MB 存储，最多 800 万个数据点。即使射频链路长时间中断，数据依然安全躺在节点里，恢复后补传。

优势五：为电池供电而生的低功耗设计

        占空比传感器激励（duty cycle sensor excitation）——只在测量瞬间激励传感器，其余时间关闭。配合三种工作模式（active / idle / sleep）：采样时为 active，停止后进入 idle，用户设定的无活动时长后自动进入超低功耗睡眠模式。

        脉冲电流数据也很友好（发射功率 +20 dBm 时）：VIN=3.6 V 为 135 mA，5 V 为 100 mA，12 V 为 45 mA；+16 dBm 及以下时降至 100 mA / 70 mA / 32 mA。注意：电源需要具备提供短时脉冲电流的能力，这是设计电源时的关键约束。

优势六：组网规模与通信距离

        每个射频通道最多 128 个节点（可用官方带宽计算器核算）。通信距离方面：

        室外/视距：理想 2 km，典型 800 m

        板载天线：理想 1 km，典型 400 m

        室内/有遮挡：典型 50 m

        射频发射功率用户可调，0 dBm 至 20 dBm（受区域法规限制）。

优势七：工业级环境耐受与全球合规

        工作温度 -40 °C 至 +105 °C

        角加速度极限：持续 500 g，间歇 1000 g

        静电放电抗扰度 4 kV

        认证：FCC（美国）、IC（加拿大）、CE、RoHS（欧盟）、MIC（日本）

        旋转设备、移动车辆、野外机柜——这些"又热又震又脏"的场合，它都能待得住。

四、技术参数速查表

五、应用领域：哪些场景正在用它？

        应用方向包括热剖面测量、制冷监控、生产过程监控、质量控制、环境监测，而更上层的三大领域是设备状态监测、测试与测量、冲击与事件监测。我们把它落到具体场景来看：

1. 设备状态监测与预测性维护

        电机轴承、齿轮箱、泵体、变压器绕组、开关柜触点的温升，是故障最直接的先兆。传统方案要么靠人工点检（滞后、高成本），要么铺设有线测温（贵、难维护）。

        TC-LINK-200-OEM 可以直接嵌入设备内部，长期电池供电运行，把温度数据无线送出。一旦温度越过阈值，SensorCloud 立即推送文本与邮件告警。对旋转部件而言，省掉了滑环与缠绕的线缆，可靠性提升是数量级的。

2. 测试与测量：缩短试验周期，压低试验成本

        飞行试验、整车热管理试验、发动机台架、环境舱温度场分布——这类试验的特点是测点分散、布线工作量巨大、单次试验成本极高。

        它的价值在于：

        端到端数据采集系统减少测试时间与成本

        用 SensorConnect 远程配置节点网络并实时收集数据

        ±50 μs 节点同步保证多点数据在同一时间轴上严格对齐，做温度场分布、多设备对比时时序可信

        通过 MSCL 开源库快速编写定制软件，接入自有试验系统

3. 冲击与事件监测

        这是事件触发采样大显身手的场景。设备过载、急停、热冲击、冷却系统失效——这些瞬时事件的温度轨迹，才是工程师真正想看的东西。

        用户可配置事件前/事件后时长，完整记录"事件发生前的演化 → 事件峰值 → 恢复过程"三段数据。相比 7×24 小时全量采集，这种方式的数据量小、重点突出、存储压力低。

4. 制冷与冷链监控

        冷库、冷藏车、医药冷链、食品加工厂。测点分散、环境潮湿、布线困难，且监管要求全程留痕。节点 -40 °C 的工作下限、三防涂层、800 万点本地存储与云端告警，几乎是为这个场景量身定制。

5. 生产过程与质量控制

        热处理炉温均匀性、注塑机料筒温度、焊接温度曲线、锂电池化成与老化工序的温控——产线质检需要的是可追溯、可复现、多工位同步的数据。128 节点/通道的组网能力，让一条产线的全流程温度监控成为可能。

6. 环境与基础设施监测

        桥梁与隧道的温度场、风电齿轮箱与发电机、太阳能热利用系统、土壤与农业环境——低功耗、远距离、可太阳能/能量采集供电的特性，适合野外长期无人值守部署。

六、写在最后：到底如何选择？

        TC-LINK-200-OEM 最适合的，是这样一类需求：

        测点分散、布线成本高或根本无法布线（旋转件、移动设备、密闭腔体）

        数据不能丢、时间必须对齐（试验验证、故障溯源）

        需要长期无人值守、电池或能量采集供电

        你是设备制造商，想把无线测温能力直接做进自己的产品

        已有或计划部署 WSDA 网关，愿意用 MSCL 做深度集成

        需要提前考虑的边界：

        它是单通道节点，多点测温需要多个节点或选用多通道型号（如标准版 TC-Link-200）

        最高采样率 128 Hz，适合温度这类缓变量；若要捕捉高速动态过程需评估是否满足

        电源必须能提供短时脉冲电流（+20 dBm + 3.6 V 时达 135 mA），这是电源设计的关键约束

         室内/遮挡环境典型通信距离约 50 m，密集金属环境需现场做射频评估

         从一个 1987 年佛蒙特实验室里为膝关节韧带设计的微位移传感器，到今天躺在全球各类设备中的 无线温度节点——这条技术路线走了近四十年。它背后的逻辑始终没变：把测量做小、做省电、做可靠，然后让数据自己飞回来。

         如果你正在为某个"布不了线、又必须知道温度"的测点发愁，这块 41×29 毫米的小板子，值得放进你的选型清单。
