德国 Gigahertz-Optik BTS256-LED Tester 是一款紧凑型 BiTec 光谱辐射计/LED 测试仪，用于测量单个 VIS 和 NIR LED 的总光通量；
• 创新实施的带有锥形测量端口的小型积分球；
• 替代校正辅助灯（自吸收校正）；
• BiTec 传感器* 实现最高测量精度；
• 被测量如：光谱辐射功率、色温、CRI、色品坐标等；
• 即插即用 LED 测试。
LED 的光度规格通常必须满足非常高的容差要求，即使对于普通照明和汽车照明等非专业应用也是如此。这通常是一个问题，因为 LED 的制造公差可能高于应用中允许的公差。 LED 制造商提供的基于强度和颜色的分级容差限制仅适用于操作条件与分级测试中的条件相似的情况。因此，将 LED 集成到其产品中的制造商需要能够准确测量 LED 精确原位光度性能的设备。
紧凑型 BTS256-LED 使您能够方便地测量单个 LED 的光通量、光谱、颜色和显色指数。该设备的一项特殊功能是其锥形测量端口。由于能够执行板载 LED 测量，因此还可以将热效应纳入测量中。 LED 的光通量、颜色、显色指数和光谱通常都可以在几秒钟内测量出来。因此，该设备非常适合来料检验以及生产过程中的质量控制。它在设计部门也非常有用。
BTS256-LED 采用紧凑的铝制外壳，提供精确测量光通量、光谱、颜色和显色指数所需的所有功能。
*为了获得最高的精度和多功能性，该设备基于 BiTec 光传感器，该传感器由 V-lambda 滤波硅光电二极管和具有 CMOS 二极管阵列的光谱仪单元组成。硅光电二极管在动态范围、线性度和速度方面无与伦比。基于 CMOS 二极管阵列的光谱仪保证了用于确定颜色值的发光光谱的精确测量数据。两个探测器的组合可以实现相互校正（参见有关BTS 技术的文章））以获得更高的精度。这也使得执行精确的、时间同步的测量（例如 PWM 信号）成为可能。 BTS256-LED 的一项尖端功能是用于阵列暗电流补偿的远程控制快门，以及用于补偿测量样品吸收的光（自吸收校正）的软件控制辅助灯。使用随附的 S-BTS256 软件通过 USB 2.0 接口进行远程控制。
光度测量设备的一项基本品质是其精确且可追溯的校准。 BTS256-LED 的校准在 Gigahertz-Optik 的ISO/IEC 17025 校准实验室进行， 该实验室根据 ISO/IEC 17025获得了 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。该设备有两个校准：其中之一是使用专门开发的参考灯来完成，该灯提供 2pi 照明，可以精确测量漫射 LED 的光通量。第二次校准适用于具有较窄照明特性的光源。
• 软件开发套件，使用户能够将设备集成到自己的软件中。
• 使用其他组件扩展 BTS256-LED Plus 概念（用于照度和发光强度）。
| 产品图 | |
 |  |

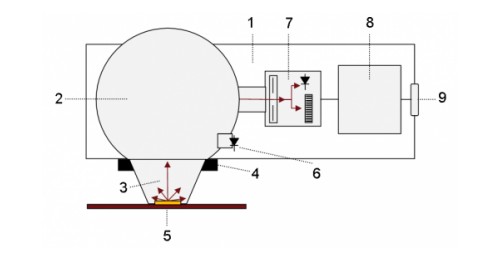

| BTS256-LED Tester | 1) BTS256-LED 外壳 2) 带合成涂层的 50mm 积分球 3) 锥形测量端口 4) 精密卡口安装座 5) 电路板上的测试 LED（被测设备） 6) 远程控制辅助灯 7) 带 Si 的 BiTec 传感器光电二极管、CMOS 二极管阵列光谱仪和快门 8) 微处理器 9) USB 2.0 接口 |
 |  |

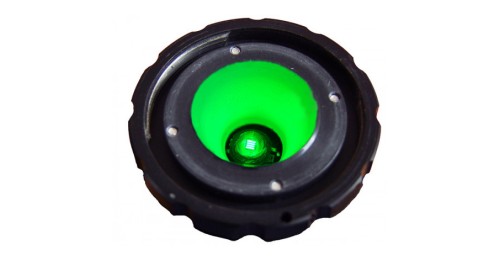

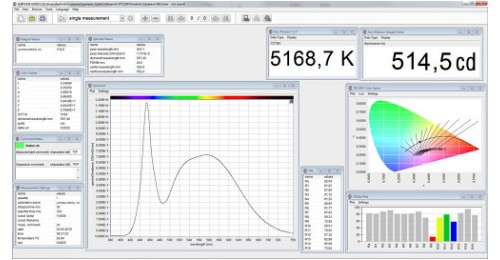

| 锥形测量端口放置在测试 LED 上方，检测 2pi 空间内的所有辐射 | 具有模块化桌面设置的 S-BTS256 用户软件 |
| （1）常规 | |||
| 简短的介绍： | 用于测量单个 LED 的光通量、光谱、颜色和显色指数的光谱辐射计。 | ||
| 主要特点： | 紧凑型测量设备，配有内部积分球、BiTec 光传感器、遥控辅助灯和快门。光通量快速数据记录器。软件（颜色数量（x、y、u´、v´、X、Y、Z、delta uv、色温、显色指数 (CRI) Ra、R1-R15、TM-30-20、CIE224、CQS、CIE170 ， ETC。））。 | ||
| 测量范围： | 光通量：10 mlm - 1100 lm， | ||
| 光谱范围：360 nm - 830 nm， | |||
| 带宽：5 nm，根据 CIE 214 进行光学带宽校正 | |||
| 典型应用： | 单个 LED 的进货检验、生产过程中组装 LED 的质量保证、研发测试。 | ||
| 校准： | 适用于漫射发光和窄光束 LED。工厂校准。可追溯至国际校准标准。 | ||
| （2）产品 | |||
| 校准不确定度 | 光通量 ± 5 % | ||
| λ | u(k=2) | ||
| (360 – 399) nm | 7 % | ||
| (400 – 830) nm | 5 % | ||
| 传感器： | 具有光度宽带检测器和阵列光谱仪的双技术传感器。用于自动暗信号调整的集成光圈。 | ||
| 输入光学器件： | 积分球具有合成 ODM98 涂层，球端口处有保护窗。锥形适配器涂有 ODP97，用于辐射吸收。 10 毫米直径测量端口。 LED辅助灯。 | ||
| 适配器更换影响 ± 0.5 %。 | |||
| 最大值10mm 测量端口的 xy 响应度偏差 ± 2 %。 | |||
| Max. 10mm测量端口的z响应度偏差±2%（1mm至11mm）。 | |||
| （3）光谱探测器 | |||
| 芯片： | CMOS二极管阵列 | 光谱范围： | (360 - 830) nm |
| 光带宽： | 5 nm | 数据分辨率： | 1 nm |
| 积分时间： | (5.2 - 30000) ms | 色温测量范围： | (1700 - 17000) K |
| 快门： | 用于暗信号测量的自动光圈，其积分时间与光测量相同。光圈延迟=100ms。 | ||
| 典型测量时间： | 1100 lm ≤ 5ms（白光） | 峰值波长： | ± 0.5 nm |
| 10 mlm ≤ 30s（白光） | 主波长： | ± 1 nm | |
| 重复性 Δx 和 Δy： | ± 0.0001（标准光源类型 A） | Δy Δx 不确定度： | ± 0.002（标准光源类型 A） |
| ±0.0002（LED） | ± 0.005（典型值 LED） | ||
| 相关色温： | ± 50K（标准光源类型 A） | 杂散光： | 6E-4（蓝色LED） |
| ± 3%（取决于 LED 光谱） | 6E-4（绿色LED） | ||
| CRI（显色指数）： | Ra 和 R1 至 R15 | 6E-4（红色LED） | |
| 1E-3（白光LED） | |||
| （4）图表 | |||

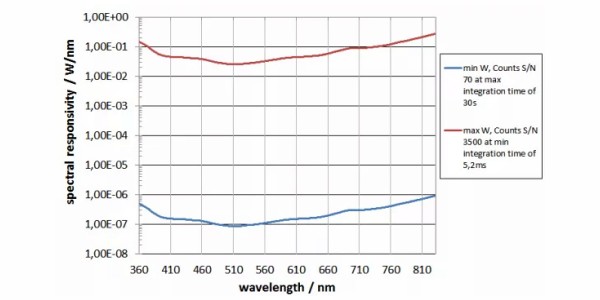

| 光谱响应度： |  | ||
| （5）其它 | |||
| 微处理器： | 16Bit，25ns 指令周期 | 接口： | USB 2.0（B 型 USB 端口） |
| 电源： | 5VDC 至 7VDC，辅助灯电容器充电期间峰值 250mA | ||
| 温度范围： | 操作：（10 至 30）°C | 尺寸： | 160 mm x 85 mm x 60 mm（长×宽×高） |
| 储存：（-10 至 50）℃ | 重量： | 500克 | |
| 运输箱： | 塑料硬顶外壳，333 mm x 280 mm x 70 mm，650g | ||
| （6）选项：210mm 积分球 (UMBB-210) | |||
| 光通量测量范围（积分测量）： | (0.35 - 35000) lm | 球体直径： | 210 mm |
| 校准： | 光通量：±5% | ||
| （7）选项：500mm 积分球 (UMBB-500) | |||
| 光通量测量范围（积分测量）： | (1.2 - 120000) lm | 球体直径： | 500 mm |
| 校准： | 光通量：±5% | ||
| （8）选项：辐照度 (DA) | |||
| 测量范围： | 照度：（0.2 - 25000）lx | 校准 | ±2.2% |
| （9）选项：1000mm 积分球 (UMTB-1000-HFT) | |||
| 光通量测量范围（积分测量）： | (4 - 400000) lm | 球体直径： | 1000 mm |
| 校准: | 光通量：±5% | ||
| （10）选项：测角仪 (GB-GD-360-RB40) | |||
| 发光强度测量范围（积分测量）： | (2E-1 - 2E8) cd ;以1m测量距离 | 校准: | 发光强度：±4% |
• BTS256-LED-IB：用于测量 ILED-B 的紧凑型 Bi-Tec 测量设备。特点：Bajonett 适配器具有符合 CIE 127 的 ILED-B 几何形状、光谱数据、色温、CRI、色度坐标等。
• BTS256-LED-DA：紧凑型 Bi-Tec 测量装置，用于测量照度和光通量。特点：适用于 BTS256-LED 的带有扩散器的 Bajonett 适配器、+/- 30° 余弦校正视场、光谱辐射功率、色温、CRI、色度坐标等。
• ISD-21-BTS256-LED：用于测量最大 63.5mm 的单个 2π 发光二极管的光通量和光色的系统。特点：直径21cm的积分球和辅助灯，带有Bi-Tec传感器的紧凑型光谱测光计，可精确测量光通量、光谱辐射功率、CCT、CRI、色品坐标等。
• ISD-50-BTS256-LED：用于测量长达 100mm 的单个 2π 发光二极管的光通量和光色的系统。特点：直径50cm的积分球和辅助灯，带有Bi-Tec传感器的紧凑型光谱测光计，可精确测量光通量、光谱辐射功率、CCT、CRI、色品坐标等。
• ISD-50HF-BTS256-LED：用于测量球体内 4π（可选 2π 和 4π）灯具光通量的系统。特点：积分球具有50cm半球形外壳，用于开闭和辅助灯。采用双技术传感器的照度计，可精确测量光通量、光谱辐射功率、CCT、CRI、色度坐标等。
• ISD-100HF-BTS256-LED：2π 和 4π 光源光通量测量系统。
• GB-GD-360-RB40-2-BTS256-LED：用于使用 BTS256-LED 测量单个 2π 发光二极管的光通量和光色的测角仪系统。
• S-SDK-BTS256：BTS256 变体的软件开发套件。
• BTS256-LED Plus Concept：Plus 概念描述了 BTS256-LED 可能的多种应用
