Gigahertz-Optik BTS256-LED-DA 紧凑型 Bi-Tec 测量装置
详情说明

      一、BTS256-LED-DA Bi-Tec 测量装置的特点

      德国 Gigahertz-Optik BTS256-LED-DA 紧凑型 Bi-Tec 测量装置,用于测量照度和光通量,特点:

         • 适用于 BTS256-LED 的带有扩散器的 Bajonett 适配器;

         • +/- 30° 余弦校正视场;

         • 光谱辐射功率、色温、CRI、色度坐标等。


      二、BTS256-LED-DA Bi-Tec 测量装置介绍

      1、BTS256-LED 照度计

      紧凑型BTS256-LED仪表设计用于测量 LED 的光通量、光谱、颜色和显色指数。其主要特点之一是积分球入口处的锥形测量端口,用于测量单个板载 LED。锥形适配器使用卡口连接器连接,这样就可以将 BTS256-LED 与其他入口光学选项一起使用。 Gigahertz-Optik 还提供不同的配件作为BTS256-LED Plus 概念的一部分,通过这些配件可以增强 BTS256-LED 的功能。


      2、使用扩散器窗口增强 BTS256-LED

      在 BTS256-LED 上添加 BTS256-LED-DA 扩散器窗口使得可以使用该设备进行照度测量。它提供了 +/- 30度视场所需的余弦校正,因此仅建议用于定向灯的测量。扩展照明系统和路灯的照度测量应使用 Gigahertz-Optik 的MSC15和BTS256-EF进行。


      当BTS256-LED与GB-GD-360-R40-2测角仪组合测量发光强度辐射分布时,还需要BTS256-LED-DA扩散窗。


      3、校准

      光度测量设备的一项基本质量特征是其精确且可追溯的校准。带有 BTS256-LED 的 BTS256-LED-DA 由 Gigahertz-Optik 的校准实验室进行校准,该实验室根据 ISO/IEC 17025 获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。校准还包括相应的附件组件。每台设备均附有各自的校准证书。

产品图

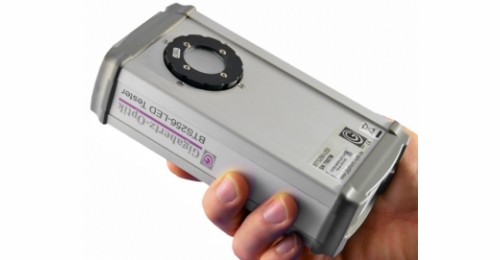

Gigahertz-Optik BTS256-LED-DA 紧凑型 Bi-Tec 测量装置BTS256-LED 带有 BTS256-LED-DA 扩散器窗口

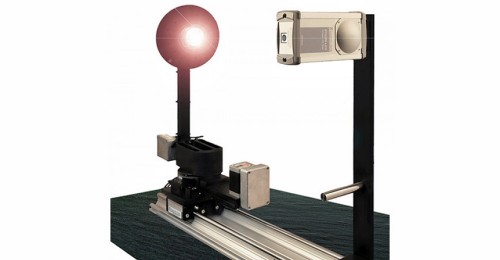

BTS256-LED 与 BTS256-LED-DA 扩散窗用于照度测量。BTS256-LED 带有 BTS256-LED-DA 扩散器窗口,用于使用 GB-GD-360-R40-2 测角仪测量发光强度辐射分布。

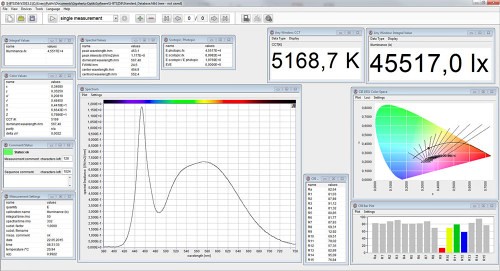

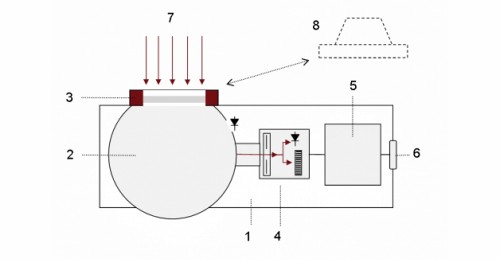

组成示意图S-BTS256 用户软件界面图
1) BTS256-LED & BTS256.LED-DA 2) 积分球 3) 带扩散窗的精密卡口安装 4) 带 Si 光电二极管、CMOS 二极管阵列光谱仪和快门的 BiTec 传感器 5) 微处理器 6) USB 2.0 接口 7) 光入射 8 ) 带精密卡口安装的锥形测量端口具有模块化桌面设置的 S-BTS256 用户软件


      三、BTS256-LED-DA Bi-Tec 测量装置的技术规格

(1)常规
简短的介绍:增强功能以实现照度测量。校准:工厂校准。可追溯至国际校准标准。
主要特点:带有卡口连接器的余弦扩散器,可与 BTS256-LED 光谱辐射计配合使用。
测量范围:40 lx 至 400000 lx(光谱)、0.2 lx 至 250000 lx(积分)、360 nm 至 830 nm。
典型应用:增强了 BTS256-LED 功能,可测量聚光灯的照度以及与 GB-GD-360-R40-2 测角仪配合使用。


(2)产品
输入光学器件:带扩散器窗口的卡口适配器。扩散器窗口直径 20 毫米。 ± 30° 余弦校正视场。指定范围内的 5% 余弦校正。
校准不确定度:照度±2.2%,光谱辐照度
λ     u(k=2)
(360 – 399) nm  6,0 %
(400 – 830) nm  4,0 %
一般的:该设备基于BTS256-LED,请在那里找到详细规格。


(3)光谱探测器
最大照度400,000 lx最小照度40 lx


(4)一体式探测器
最大照度:250000 lx噪声等效照度:0.2 lx


      四、可与 BTS256-LED-DA 装置配置的软件

         • GB-GD-360-RB40:用于测量 2π 源的测角仪。

         • S-SDK-BTS256:BTS256 变体的软件开发套件。


      五、更多与 BTS256-LED-DA Bi-Tec 测量装置类似的产品

         • BTS256-EF:高精度闪烁计和通用照明光谱照度计。

         • MSC15:适用于传统照明和 LED 照明的紧凑型手持式光谱照度计。

         • BTS256-LED Tester:紧凑型 BiTec 光谱辐射计 LED 测试仪,用于测量单个 VIS 和 NIR LED 的总光通量。

         • CSS-45:适用于传统照明和 LED 照明的紧凑且经济高效的光谱光探测器。
