德国 Gigahertz-Optik CSS-45 是一款适用于传统照明和 LED 照明的紧凑且经济高效的光谱光探测器/检测器头。它具有 CSS-45-HI 及 CSS-45-WT 版本。
• 直接通过 USB 进行简单操作；
• 可用作探测器头或；
• 可直接安装到积分球（直径 45 mm）；
• 许多被测量：明视和暗视照度测量、颜色特性、CCT、CRI、PAR、胆红素；
• 通过 USB 即插即用连接，包括软件。
一些光测量应用需要将光传感器安装在测量系统内或远程操作。工业应用通常需要与 PLC 系统集成。连续和远程操作需要坚固耐用的光测量传感器。对于此类任务，Gigahertz-Optik 提供紧凑型光谱光传感器 CSS-45。它是一款精确的光谱辐射计，覆盖波长范围 360 nm 至 830 nm。
• 单独的波长和线性校正可确保对光源进行精确测量，无论强度和光谱分布如何。
• 根据 CIE 214 进行数学带宽校正，以实现准确的色度测量。
• CSS-45 的另一个独特功能是其机电快门，可实现传感器的远程控制暗调节。这对于阵列光谱仪的不受温度影响的长期运行至关重要。
• 具有精确余弦调节 (f 2 ≤ 1.5 %) 的漫射器，用于测量扩展光源和照明设备的照度和辐照度。
• 照度测量范围从 1 lx 到 350.000 lx，涵盖从应急照明到光天化日条件的应用。
紧凑的金属外壳在设备周围设有 M6 螺纹孔和 V 形槽，用于 CSS-45 的通用连接。可供下载的技术图纸中给出了尺寸。带有防溅电连接器的外壳符合防护等级 IP62 的要求。对于 IP65 防护等级，需要带有玻璃圆顶的传感器型号。
该传感器提供 RS-485 和 USB 接口用于远程操作。可寻址的 RS-485 接口允许很长的电源线。多个 CSS-45 传感器可以在 RS-485 控制以及 USB 远程操作下一起操作。除了提供的最终用户软件之外，还可以选择使用软件开发套件 (SDK)，以简化传感器与用户编写的软件的集成。

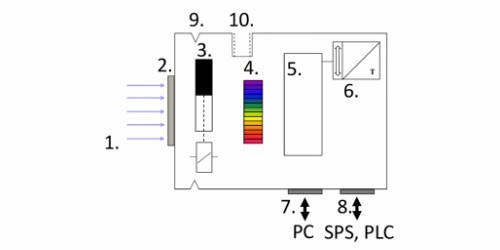

CSS-45 传感器示意图
1) 入射光 2) 余弦扩散器 3) 机电快门 4) 阵列光谱仪 5) CPU 6) 温度传感器
7) USB 连接器 8) RS-485 连接器 9) V 型槽 10) M6 安装螺纹
CSS-45 包括一个集成处理器。它根据测得的光谱测量数据计算出一套全面的辐射、光度和色度量。
• 园艺照明 – PAR 测量 光合光子通量密度 (PPFD)（μmol/m²s）。
• 以人为本的照明 – 黑视辐照度和照度 (CIE S 026:2018)、黑视日光等效照度。
• 光疗 – 胆红素 Ebi 的总辐照度，单位为 mW/cm2 (IEC 60601-2-50) 以及平均光谱辐照度，单位为 μW/cm2/nm（美国儿科学会）。
• 使 CCT 测量能够在符合 IEC 62386-209（色彩控制装置）的官方 DALI 联盟测试中完全自动化。
光传感器 CSS-45 可与控制单元 CSS-D结合使用，用作手持式照度计。
光测量仪器的一个重要质量特征是其精确且可追溯的校准。 Gigahertz Optik GmbH 的校准实验室保证其工厂校准的高质量和可追溯性。 CSS-45 的校准由工厂校准证书确认。
| 产品图 | |
 |  |

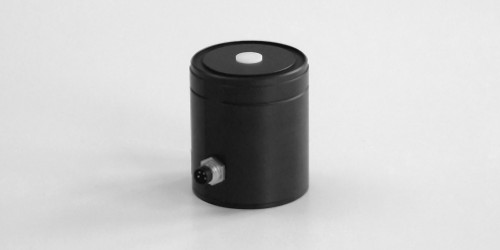

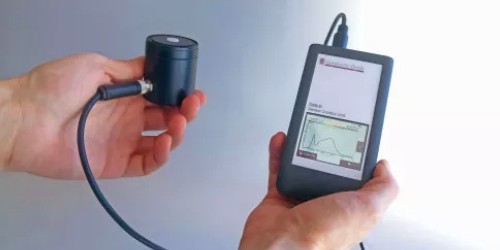

| 光谱辐射计传感器 CSS-45 | 将 CSS-45 与控制单元 CSS-D 结合起来用作手持式仪器 |
| （1）常规 | |||
| 简短的介绍： | 远程光谱辐射检测器普遍用于辐射和光度测量装置。 | 校准： | 工厂校准。可追溯至国际校准标准。 |
| 主要特点： | 通过 USB 2.0 或 RS 485 进行远程操作。紧凑、坚固、防溅外壳，具有通用安装选项。直接输出辐射、光度、色度和专业功能。精密余弦扩散器。遥控暗电平快门。应用程序软件。 | ||
| 测量范围： | 1 lx to 350,000 lx（白色 LED），360 nm to 830 nm。 | ||
| 典型应用： | 需要远程定位单个或多个探测器的光度和辐射设置。与定位设备一起使用，例如测绘。工业监控、植物生长灯、蓝光光疗、以人为本的照明。 | ||
| （2）产品 | |||
| 输入光学器件： | 扩散窗直径 10 mm，余弦校正视场，f 2 ≤ 1.5 % | ||
| 测量数量： | 明视照度 | ||
| 暗视 | |||
| 光谱辐照度 | |||
| 颜色坐标 (x,y) | |||
| CCT | |||
| CRI（显色指数） | |||
| PAR– PPFD | |||
| 黑视辐照度 | |||
| 黑视照度（等效黑视勒克斯） | |||
| 黑视日光等效照度 | |||
| 胆红素总辐照度 (E bi ) | |||
| 胆红素平均光谱辐照度 (美国联合总会） | |||
| CSS-45： | 照度和光色检测头。 （B 级根据 DIN 5032-7 或 AA 级根据 JIS C 1609-1:2006） | ||
| （3）光谱探测器 | |||
| 光谱范围： | (360 - 830) nm | 重复性 Δx 和 Δy： | ±0.0002 |
| 光带宽： | 10 nm | 典型测量范围白色LED： | (1 - 350,000) lx |
| 根据 CIE 214 应用光学带宽校正 | (1E-3 - 500) lm，带 150 mm 积分球（直径） | ||
| Δy Δx 不确定度： | ±0.002（标准光源A） | 色温测量范围： | (1700 - 17000) K |
| 相关色温： | ± 50 K（标准光源类型 A） | 峰值波长： | ± 1 nm |
| ± 4 %（取决于 LED 光谱） | |||
| （4）其它 | |||
| 接口： | USB 2.0、RS 485 | 重量 | 130 g，仅传感器，不含电缆 |
| 温度范围： | 工作温度：10°C 至 +30°C | 电源： | 5 VDC 通过 USB |
| 储存：-10°C 至 +50°C | (3.5 - 25) VDC 通过定制插头 最大电流500毫安 | ||
| 尺寸： | 直径45毫米 | 外壳： | 防溅/防水等级： |
| 53 毫米高度* | CSS-45：IP62 | ||
| * 不含 WT 保护罩的高度 | CSS-45-WT：IP65 | ||
| 校准不确定度： | 照度（标准光源A）±3% | ||
| 照度（典型 LED）± 4 % | |||
| （可溯源国家标准，含标准不确定度） | |||
| 图表 | |
 |  |

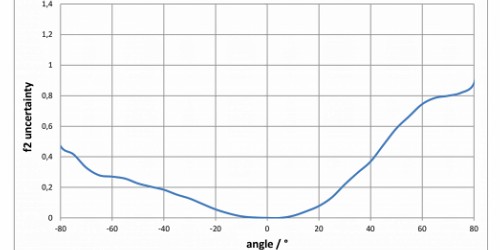

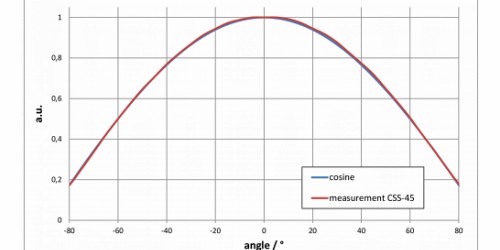

| CSS-45 余弦视场 | CSS-45 的角度相关 f2 误差 |
 | |

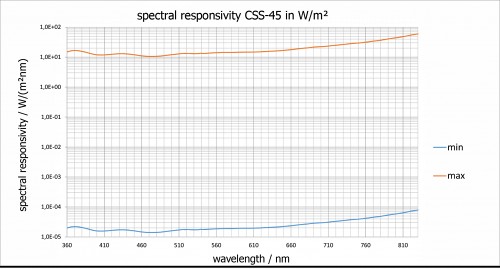

| 典型光谱响应度 | |
