德国 Gigahertz-Optik CSS-45-UV（CSS-45-UV-WT） 适用于 UV LED 照明的紧凑且经济高效的光谱 UV 检测器。
• 检测器设计中的光谱 UV LED 测量（200 nm 至 440 nm）；
• 可用作探测器头或与 CSS-D 一起使用；
• 可直接安装到积分球（直径 45 mm）；
• 通过 USB 即插即用连接，包括软件。
一些 UV LED 测量应用需要将 UV 传感器安装在测量系统内或远程操作。工业应用通常需要与 PLC 系统集成。连续和远程操作需要坚固耐用的光测量传感器。对于此类任务，Gigahertz-Optik 提供紧凑型光谱紫外线传感器 CSS-45-UV。它是一款覆盖 200 nm 至 440 nm 波长范围的精密光谱辐射计。
单独的波长和线性校正可确保 UV LED 的精确测量，无论强度和光谱分布如何。
根据 CIE 214 进行数学带宽校正，以实现准确的色度测量。
CSS-45-UV 的另一个独特功能是其机电快门，可实现传感器的远程控制暗调节。这对于阵列光谱仪的不受温度影响的长期运行至关重要。
具有精确余弦调节 (f 2 ≤ 1.5 %) 的漫射器，用于测量扩展紫外线源的辐照度。
紧凑的金属外壳在设备周围设有 M6 螺纹孔和 V 形槽，用于 CSS-45-UV 的通用连接。可供下载的技术图纸中给出了尺寸。带有防溅电连接器的外壳符合防护等级 IP62 的要求。对于 IP65 防护等级，需要带有石英圆顶的传感器型号。
该传感器提供 RS-485 和 USB 接口用于远程操作。可寻址的 RS-485 接口允许很长的电源线。多个 CSS-45-UV 传感器可以在 RS-485 控制以及 USB 远程操作下一起操作。除了提供的最终用户软件之外，还可以选择使用软件开发套件 (SDK)，以简化传感器与用户编写的软件的集成。

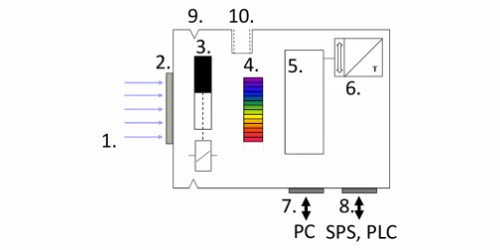

CSS-45-UV传感器示意图
1) 入射光 2) 余弦漫射器 3) 机电快门 4) 阵列光谱仪 5) CPU
6) 温度传感器 7) USB连接器 8) RS-485连接器 9) V型槽 10) M6安装螺纹
CSS-45-UV 包括一个集成处理器。它根据测得的光谱测量数据计算出一套全面的辐射和光谱辐射量。

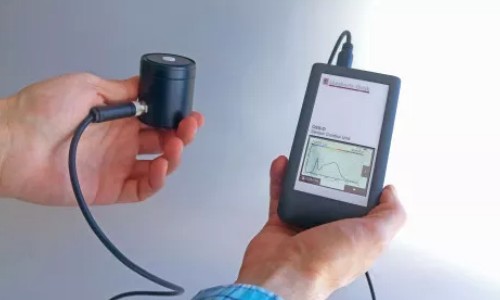

光传感器 CSS-45-UV 可与控制单元 CSS-D结合使用，用作手持式照度计。
光测量仪器的一个重要质量特征是其精确且可追溯的校准。 Gigahertz-Optik GmbH 的校准实验室保证了工厂校准的高质量和可追溯性。 CSS-45-UV 的校准由工厂校准证书确认。
| （1）常规 | |||
| 简短的介绍： | 用于 UV LED 测量的远程紫外光谱辐射检测器。 | ||
| 主要特点： | 通过 USB 2.0 或 RS 485 进行远程操作。紧凑、坚固、防溅外壳，具有通用安装选项。直接输出辐射量。精密余弦扩散器。遥控暗电平快门。应用程序软件。 | ||
| 测量范围： | typ. (10E-4 - 10E2) W/(m²nm) | 校准： | 工厂校准。可追溯至国际校准标准。 |
| 典型应用： | 需要远程定位单个或多个探测器的辐射设置。与定位设备一起使用，例如用于测绘。工业监控、紫外线杀菌照明、紫外线固化、紫外线光疗。 | ||
| （2）产品/光谱探测器 | |||
| 光谱范围： | (200 - 440) nm | 峰值波长： | ± 1 nm |
| 光带宽： | 5.5 nm 根据 CIE 214 应用光学带宽校正 | 光谱辐照度响应度范围（光谱测量）： | typ. (10E-4 - 10E2) W/(m²nm) |
| 输入光学器件： | 扩散窗直径 10 mm，余弦校正视场，f 2 ≤ 1.5 % | ||
| （3）其它 | |||
| 接口： | USB 2.0、RS 485 | 重量： | 130 g，仅传感器，不含电缆 |
| 温度范围： | 工作温度：10°C 至 +30°C； 储存：-10°C 至 +50°C | 电源： | 5 VDC 通过 USB； (3.5 - 25) VDC 通过定制插头； 最大电流500毫安 |
| 尺寸： | 直径45毫米； 53 毫米高度*； * 不含 WT 保护罩的高度 | 外壳： | 防溅/防水等级： CSS-45-UV：IP62 CSS-45-UV-WT：IP65 |
| 校准不确定度： | 光谱辐照度，可溯源至国家标准 | ||
| 产品图 | |
 |  |

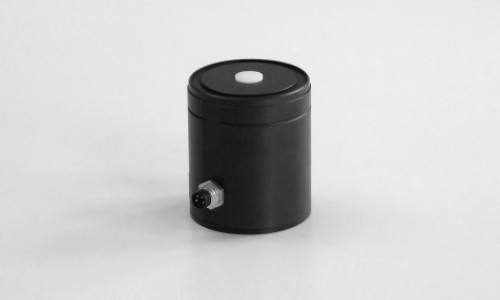

| 光谱辐射计传感器 CSS-45-UV | 将 CSS-45 与控制单元 CSS-D 结合起来用作手持式仪器 |
 |  |

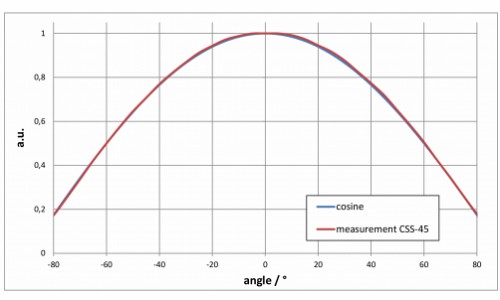

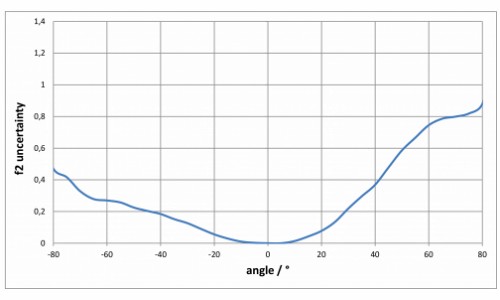

| CSS-45 余弦视场 | CSS-45 的角度相关 f2 误差 |
