德国 Gigahertz-Optik ISD-21-BTS256-LED 用于测量最大 63.5mm 的单个 2π 发光二极管的光通量和光色的系统。特点：
• 直径21cm的积分球和辅助灯，
• 带有Bi-Tec传感器的紧凑型光谱测光计，
• 可精确测量光通量、光谱辐射功率、CCT、CRI、色品坐标等。
在独立模式下，紧凑型BTS256-LED仪表专为方便测量单个 LED 的光通量、光谱、颜色和显色指数而设计。一个关键特征是内部积分球入口处的锥形测量端口，可以测量板载 LED。用于连接锥形适配器的卡口连接器可以将 BTS256-LED 与其他附件组件结合起来。 Gigahertz-Optik 提供不同的配件作为BTS256-LED Plus 概念的一部分，极大地扩展了 BTS256-LED 的测量能力。
ISD -21-V01积分球可以测量直径最大10毫米的单个LED（无需额外积分球的BTS256-LED）以及LED矩阵的光通量、光谱、颜色和显色指数以及直径最大为 63.5 毫米的 LED 射灯。积分球配有辅助灯，用于自吸收校正。 BTS256-LED 仍可用于单个板载 LED。卡口适配器可将设备连接到 ISD-21-V01 积分球上。
光度测量设备的一项基本质量特征是其精确且可追溯的校准。带有 BTS256-LED 的 ISD-21-V01 由 Gigahertz-Optik 的校准实验室进行校准，该实验室根据 ISO/IEC 17025 获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。光通量是使用BN-LHSF-2P-20校准灯完成的，该灯在球体中具有 2pi 辐射特性。每台设备均附有各自的校准证书。
| 产品图 | |
 |  |

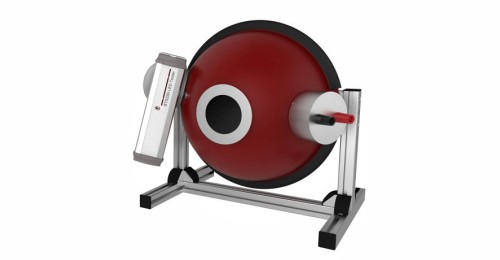

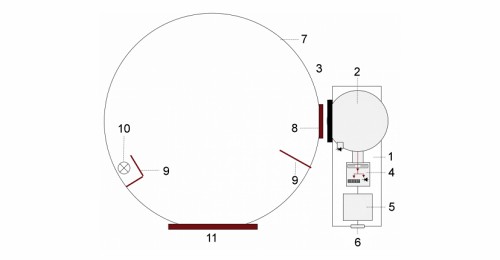

| BTS256-LED 光谱辐射计，带积分球，适用于直径最大 63.5 mm 的 LED 聚光灯 | 1) BTS256-LED 2) 50mm 积分球 3) 精密卡口安装 4) 带 Si 光电二极管、CMOS 二极管阵列光谱仪和快门的 BiTec 传感器 5) 微处理器 6) USB 接口 7) ISD-21 积分球 8) 卡口安装 9) 挡板10) 辅助灯 11) 测量端口 |
 |  |

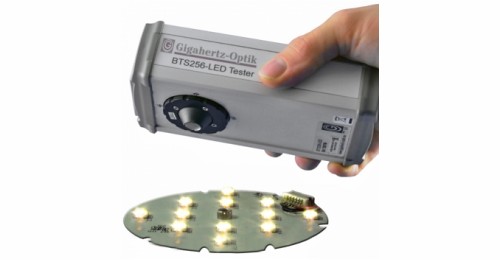

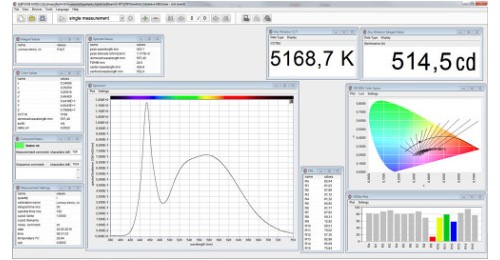

| BTS256-LED用于测量单个LED的光通量、光谱、颜色和显色指数 | S-BTS256 用户软件用于测量带有集成球体和外球体的光通量。 |
| （1）常规 | |||
| 简短的介绍： | 光谱辐射计，用于高效测量直径最大 63.5 mm 的 LED 射灯的光通量、光谱、颜色和显色指数。 | ||
| 主要特点： | 积分球直径为 21 厘米，测量端口为 63.5 毫米。光谱辐射计可以在没有积分球的情况下使用 – 用于测量单个 LED。 | ||
| 测量范围： | 0.3 lm 至 35000 lm，360 nm 至 830 nm。 | ||
| 典型应用： | 来料检验（单个 LED）、直径最大 63.5 毫米的 LED 射灯、生产过程中的质量保证、设计。 | ||
| 校准： | 工厂校准。可追溯至国际标准。 | ||
| （2）产品 | |||
| 校准不确定度： | 光通量校准±5% | 一般的： | 该设备基于BTS256-LED，请在那里找到详细规格。 |
| 输入光学器件 - ISD-21-V01： | 带有硫酸钡涂层的积分球。测量口直径为63.5mm。直径 50.8mm 的端口变径管，带刀口。 12V/20W 卤素辅助灯。桌架。 | ||
| （3）光谱探测器 | |||
| 典型测量时间： | BTS256-LED： | 最大值 1000 lm ≤ 5ms（白光） | |
| BTS256-LED： | 最小值 10 mlm ≤ 30s（白光） | ||
| BTS256-LED 与 ISD-21-V01： | 最大值 35000 lm ≤ 5ms（白光） | ||
| 带 ISD-21-V01 的 BTS256-LED： | 最小值 350 mlm ≤ 30s（白光） | ||
| （4）一体式探测器 | |||
| 最大光通量： | BTS256-LED 测试仪（典型值） 70000lm | ||
| BTS256-LED 测试仪，带 ISD-21 典型值2000 klm | |||
| 噪声等效光通量： | BTS256-LED 测试仪（典型值） 0.05mlm | ||
| BTS256-LED 测试仪，带 ISD-21 典型值2mlm | |||
• S-SDK-BTS256：BTS256 变体的软件开发套件。
• ISD-50-BTS256-LED：用于测量长达 100mm 的单个 2π 发光二极管的光通量和光色的系统。特点：直径50cm的积分球和辅助灯，带有Bi-Tec传感器的紧凑型光谱测光计，可精确测量光通量、光谱辐射功率、CCT、CRI、色品坐标等。
