德国 Gigahertz-Optik ISD-50HF-BTS256-LED 是一款用于测量球体内 4π（可选 2π 和 4π）灯具光通量的系统。特点：
• 积分球具有50cm半球形外壳；
• 用于开闭和辅助灯；
• 采用双技术传感器的照度计；
• 可精确测量光通量、光谱辐射功率、CCT、CRI、色度坐标等。
在独立模式下，紧凑型BTS256-LED仪表专为方便测量单个 LED 的光通量、光谱、颜色和显色指数而设计。一个关键特征是内部积分球入口处的锥形测量端口，可以测量板载 LED。用于连接锥形适配器的卡口连接器可以将 BTS256-LED 与其他附件组件结合起来。 Gigahertz-Optik 提供不同的配件作为BTS256-LED Plus 概念的一部分，极大地扩展了 BTS256-LED 的测量能力。
直径50厘米的ISD-50HF-V01积分球可以测量具有2pi和4pi辐射特性的超大LED灯的光通量、光谱、颜色和显色指数。球体的一半可以打开，以便将 LED 灯固定到球体中心的样品架上。样品架的高度可以调节。
ISD-50HF-V02 作为替代品提供，并具有额外的 2pi 测量端口，直径为 127 mm。当不使用时，它会保持关闭状态。
两种型号都配备了辅助灯。 BTS256-LED 仍可用于测量单个板载 LED。卡口适配器可将设备连接到 ISD-50HF 积分球上。
光度测量设备的一项基本质量特征是其精确且可追溯的校准。配备 BTS256-LED 的 ISD-50-HF 由 Gigahertz-Optik 的校准实验室进行校准，该实验室已根据 ISO/IEC 17025获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。光通量是使用放置在球体中心的 BN-LHSF-104 进行的。具有附加测量端口的球体需要使用BN-LHSF-2P-20校准灯进行额外校准，该灯在积分球中具有 2pi 辐射特性。每个设备都带有各自的校准证书。
| 产品图 | |
 |  |

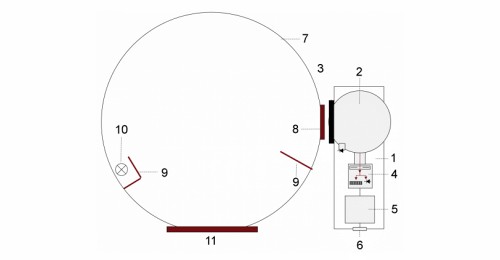

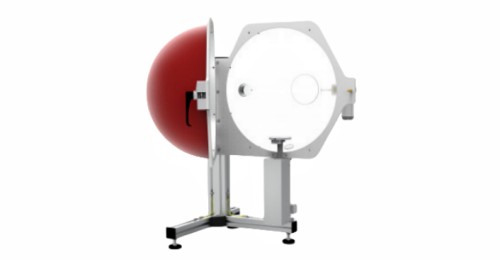

| BTS256-LED 光谱辐射计配有 ISD-50HF-V01 积分球，适用于球内 2pi 和 4pi LED 灯。 ISD-50HF-V02 带有附加测量端口和端口插头。 | 1) BTS256-LED 2) 50mm 积分球 3) 精密卡口安装 4) 带 Si 光电二极管、CMOS 二极管阵列光谱仪和快门的 BiTec 传感器 5) 微处理器 6) USB 接口 7) ISD-21 积分球 8) 卡口安装 9) 挡板10) 辅助灯 11) 测量端口。 |
 |  |

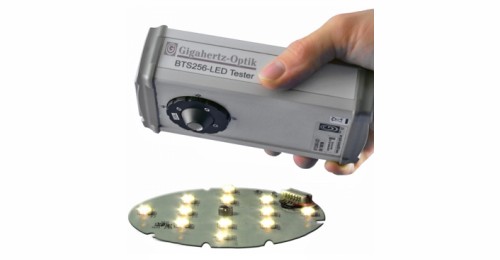

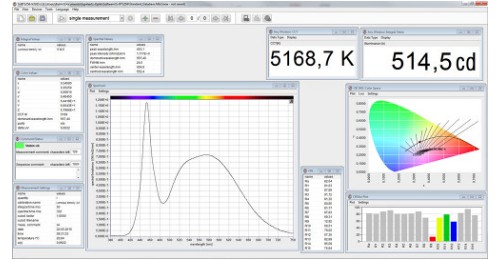

| BTS256-LED用于测量单个LED的光通量、光谱、颜色和显色指数。 | S-BTS256 用户软件用于测量带有集成球体和外球体的光通量。 |
| （1）常规 | |||
| 简短的介绍： | ISD-50HF-V01-BTS256-LED： | 光谱辐射计，用于测量光通量、光谱、颜色和显色指数。 LED 灯位于球体中心的操作。 | |
| ISD-50HF-V02-BTS256-LED： | 光谱辐射计，用于测量光通量、光谱、颜色和显色指数。 LED 灯位于球体中心或球体外部的操作 | ||
| 主要特点： | ISD-50HF-V01-BTS256-LED： | 直径为 50 厘米的积分球。高度可调的样品架。无需积分球即可使用光谱辐射计测量单个 LED。 | |
| ISD-50HF-V02-BTS256-LED： | 直径 50 厘米的积分球。一个可打开的半球。附加测量端口直径为 127 毫米。高度可调的样品架。无需积分球即可使用光谱辐射计测量单个 LED | ||
| 测量范围： | 1.2 lm 至 120,000 lm，360 nm 至 830 nm 。 | ||
| 典型应用： | 来料检验（LED 灯）、生产过程中的质量保证、设计。 | ||
| 校准： | 工厂校准。可追溯至国际标准。 | ||
| （2）产品 | |||
| 一般的 | 该设备基于BTS256-LED，请在那里找到详细规格。 | 校准不确定度： | 光通量校准±5% |
| 输入光学器件 - ISD-50HF-V01： | 带有硫酸钡涂层的积分球。内径500毫米。一个可打开的半球。 UMSH-AP-500 高度可调样品架。探测器和球体中心之间的挡板以及范围达 100 mm 的灯探测器。 12V/50W 卤素辅助灯。桌架。 | ||
| 输入光学器件 - ISD-50HF-V02： | 带有硫酸钡涂层的积分球。内径500毫米。一个可打开的半球。固定半球上有一个直径为 127mm 的附加测量端口。用于封闭测量端口的端口塞。 UMSH-AP-500 高度可调样品架。探测器与球体中心以及探测器与测量端口之间的双向挡板。球体计的阴影范围可达 100 毫米。 12V/50W 卤素辅助灯。桌架。 | ||
| （3）光谱探测器 | |||
| 典型测量时间： | BTS256-LED： | 最大值 1000 lm ≤ 5 ms（白光） | |
| BTS256-LED： | 最小值10 mlm ≤ 30 s（白光） | ||
| BTS256-LED with ISD-50HF-V01： | 最大值 120000 lm ≤ 5 ms（白光） | ||
| BTS256-LED with ISD-50HF-V01： | 最小值1.2 lm ≤ 30 s（白光） | ||
| （4）一体式探测器 | |||
| 最大光通量： | BTS256-LED ： | 典型值70000 lm | |
| BTS256-LED with ISD-50 ： | 典型值8000 klm | ||
| 噪声等效光通量： | BTS256-LED 测试仪（典型值）： | 0.05 mlm | |
| BTS256-LED Tester with ISD-50-V01 ： | 典型值10 mlm | ||
• UMLA-SHAP-E27：与积分球一起使用的灯泡测量插座。特点：E27插座。将灯连接到电隔离电源和电压测量的四极杆
• UMLA-SHAP-E14：与积分球一起使用的灯泡测量插座。特点：E14插座。将灯连接到电隔离电源和电压测量的四极杆
• UMLA-SHAP-G9：与积分球一起使用的灯泡测量插座。特点：G9插座。四线连接的灯座用于单独供电和电压测量。
• UMLA-SHAP-GU10：与积分球一起使用的灯泡测量插座。特点：GU10插座。四线连接的灯座用于单独供电和电压测量。
• UMLA-SHAP-GU5.3：与积分球一起使用的灯泡测量插座。特点：GU5.3插座。四线连接的灯座用于单独供电和电压测量。
• S-SDK-BTS256：BTS256 变体的软件开发套件。
• ISD-100HF-BTS256-LED：2π 和 4π 光源光通量测量系统
