Gigahertz-Optik P-21(P-2110/P-2120)多用途触摸屏验光仪
详情说明

      一、P-21 多用途触摸屏验光仪的特点

      德国 Gigahertz-Optik P-21是一款多用途触摸屏验光仪,用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。P-21 (P-2110/P-2120)作为一款最高品质的便携式验光仪,配有彩色触摸屏、模拟输出和触发器。非常大的动态范围。最小测量信号的最低输入偏移。多种测量功能。

         • 结构紧凑,适合现场服务,功能丰富,适合实验室使用;

         • 多功能彩色触摸屏和 3 按钮直观菜单操作;

         • 校准数据连接器可实现简单且无限制的检测器更换;

         • 直流、交流、单脉冲和调制辐射的测量;

         • 积分时间可调,范围为 100 µs 至 6 s;

         • 超过十六种不同的测量模式和功能;

         • 提供 S-P21 软件和 S-SDK-P21 软件开发套件。

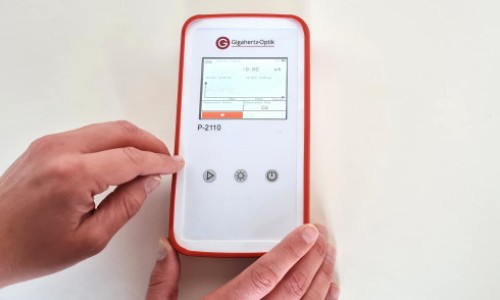

Gigahertz-Optik P-21(P-2110/P-2120)多用途触摸屏验光仪

P-21 便携式验光仪

      二、P-21 多用途触摸屏验光仪介绍

      1、P-21 – 用于高质量光度和辐射测量的多功能彩色触摸屏照度计

      P-21 验光仪是 Gigahertz-Optik 设计的一款高品质多功能设备,适合移动使用。其信号放大器为探测器的信号电流提供了高达 2 mA 的宽动态范围。噪声等效电流信号低至 0.1 pA。该器件有八个增益范围,可以手动或自动选择进行调整以匹配信号电平。它配有大型彩色触摸屏和三个手动按钮,用途广泛。直观的菜单以及模拟输出和触发器使该设备成为多合一解决方案。


      2、多功能验光仪提供多种不同的测量模式

      P-21 验光仪的特点之一是多种测量模式:

         • CW:用于测量 100 μs 至 6 s 选定积分时间的连续 DC 或 AC 信号。显示适用于所连接检测器的读数、测量单位和所选波长。根据选择手动或自动量程操作。

         • CW 剂量:以一秒的记录速率对测量值进行求和,并将该值显示为积分能量。剂量功能可以手动运行/停止或在预设的剂量测量时间(基于从1秒或最大剂量水平开始计时)自动运行/停止,并具有状态显示。

         • 具有模拟输出和触发功能的脉冲能量:在选定的时间跨度内测量单个或脉冲链的能量。

         • 脉冲偏移:从 I-Effective 和脉冲能量读数中减去预设值,例如环境光水平。用户选择“静态偏移”来减去一个常数值。 “连续偏移”在脉冲测量开始之前减去实际测量值。

         • 峰值/峰值或峰值最小值或最大值:这些模式允许使用选定的积分间隔(例如闪烁)分析信号稳定性。最小值、最大值或 pp 值与 CW 平均值一起显示。只能测量长于增益相关转换速率的信号。

         • I-有效发光强度:根据 Schmidt-Claussen 或 Blondel-Rey 方法评估闪光源(单次闪光)的有效发光强度。

         • CW 偏移:从 CW 读数中减去恒定偏移值,例如环境光水平

         • CW 最小值或最大值:测量期间获得的最小或最大读数与当前读数一起显示

         • CW 电平检查:将测量的 CW 值与存储的预设上下限值进行比较

         • 模拟输出:直接模拟放大器输出。

         • 比率(相对 (%)、对数 (db)、因子):测量参考值与实际测量值之间的比率,并显示为相对比率 (%)、对数比率/衰减(db 或 dBm)或比率因子

         • 参考:用于比率测量模式。可以将值设置为 1,并选择单位(W、A 等)、CW 测量值或手动输入值。参考值 1.000 mW 可用于测量 dBm 衰减。

         • 保持:冻结当前显示的读数

         • 数据记录器:可存储超过 12.000 个数据点,采样率为 0.1 s 至 9999.9 s。

         • 手动输入校准数据:用于单独校准修正系数输入

         • 默认初始化:将所有参数重置为出厂默认状态

P-21 验光仪与 ISD-xxP-SP 系列组合

P-21 验光仪与 ISD-xxP-SP 系列组合

      3、令人信服的测量仪器特性(选择)

         • 适用于现场服务的紧凑型精密仪器和适合实验室使用的功能丰富的仪器。

         • 多功能彩色触摸屏和直观的三键菜单操作(纯按钮、混合使用以及纯触摸使用允许所有功能)。

         • 检测器篮中的校准数据端口可轻松更换检测器。

         • 直流、交流、单脉冲和调制辐射的测量。

         • 100 µs 快速采样率。

         • 积分时间可调,范围为 100 µs 至 6 s。

         • 检测器信号的宽动态范围为 0.1 pA 至 2 mA。

         • USB接口用于远程控制操作(另外还提供RS232和RS485)。

         • 通过 DSUB 以及模拟输出触发输入/输出。

         • 提供 S-P21 软件和 S-SDK-P21 软件开发套件。

         • 适配器电缆可用于将 P-21(-5 连接器)与 P-9710 探测器(-2 连接器)一起使用。


      4、光度计、辐射计、紫外线计、激光强度计应用的底座

      作为验光计使用时,P-21 可以与所有提供的用于光度和辐射测量的探测器头结合使用。插入的探测器头决定光度或辐射测量尺寸以及测量的光谱范围。 Gigahertz-Optik 提供适用于各种测量任务的各种探测器头。验光仪的信号输入放大器提供非常宽的动态范围,以便将设备调整为具有各种灵敏度和光辐射强度的探测器。探测器头的校准数据保存在探测器头的校准数据插件中。

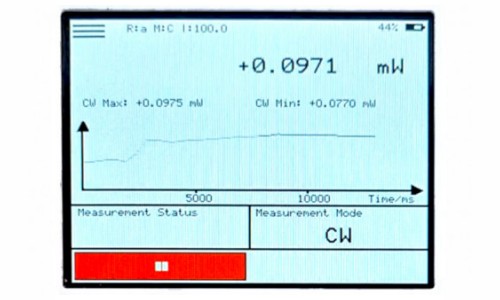

P-21 验光仪带定时记录器的显示

P-21 验光仪带定时记录器的显示

      5、简单安全的探测器更换

      将带有校准数据插头(-5 连接器,可用于 DSUB 的适配器)的探测器头连接到 P-21 验光仪上后,会自动应用其校准数据以及设备设置。这确保基本上排除了因更换测量头而可能导致的不当操作。


      6、多用途设备和脉冲光源专用版本

      P-2110 是一款多用途设备,具有针对多种测量而优化的快速响应时间。 P-2120 版本基于所有放大器系列的固定 20 ms 响应时间,以便拉伸脉冲以获得更高的脉冲光源采样率。


      7、远程操作和软件

      P-21 验光仪可以通过 USB 接口连接到 PC。该设备可以通过 S-P21 用户软件完全控制。通过可选的 S-SDK-P21,可以对自己的软件进行编程或将设备集成到自己的软件中。包含的编程示例有助于入门。

P-21 验光仪的显示范围视图

P-21 验光仪的显示范围视图

      三、P-21 多用途触摸屏验光仪的技术规格

(1)基础规格
简短的介绍:用于单独配置的高端验光计,如光度计、辐射计、紫外线辐射计、激光功率计等,并配有检测头。
主要特点:直观的彩色触摸屏和符合人体工程学的设备外壳,适合移动使用或远程控制。可充电电池、USB 接口、触发器、模拟输出、用户软件和软件开发套件。
测量范围:宽动态电流测量范围:0.1 pA(噪声等效信号)至 2 mA。八个增益范围,可手动或自动选择。测量范围以绝对单位表示,由探测器头响应度和校准给出。
典型应用:可移动使用或通过 USB 接口集成到自动流程中的测量设备。许多不同的探测器头可用于不同的应用。
校准:八个增益范围中每个增益范围的电流响应度的校准和比较。


(2)规格参数
展示:带 LED 背光的大型彩色触摸屏,可打开和关闭。探测器接口:ITT(-5 和 -4),提供 9 针 DSUB 适配器
模拟输出:输出电压与信号放大器的输入电流和范围相对应。连接插头:DSUB
测量数量:安培(绝对校准),光测量单位取决于所使用的探测器头。比率以百分比、对数和因子的形式表示.
信号放大器:跨阻放大器与电压放大器串联。共有八个增益级别,可手动和自动选择测量范围。
连续波积分时间:100 μs – 5.9999 s脉冲积分时间:10 ms – 199.99 s
偏移校正:超出校正范围参数调整:远程或使用触摸屏。设置永久保存(EEPROM)。
校准:保存在检测器终端(EEPROM)中。支持光谱响应度值的校准值表。两个波长点之间的插值也是可能的。也可以通过键盘手动输入校准值。
键盘:3 个按钮 + 彩色触摸屏


测量范围---8(2.000 mA 至 0.1 pA)手动或自动量程
P-2110:
范围编号范围(影音)范围最大限度。转换率(10% - 90%,正常测量模式)转换率(10% - 90%,模拟输出快速模式)增益误差/线性误差(@20°C,正常模式)增益 (A/V)模拟输出
01x10-3±2.000mA2 ms3 µs<0.1%1x10-3
11x10-4±200.0 µA2 ms3 µs<0.1%1x10-4
21x10-5±20.00 µA3 ms4 µs<0.1%1x10-5
31x10-6±2.000 µA3 ms4 µs<0.1%1x10-6
41x10-7±200.0 nA4 ms4 ms<0.1%1x10-7
51x10-8±20.00 nA4 ms4 ms<0.1%1x10-8
61x10-9±2.000 nA10 ms10 ms<0.12%1x10-9
71x10-10±200.0 pA10 ms10 ms<0.52% (for currents larger 10 pA)*1x10-10


P-2120:
范围编号范围(影音)范围最大限度。转换率(10% - 90%,正常测量模式)转换率(10% - 90%,模拟输出快速模式)增益误差/线性误差(@20°C,正常模式)增益 (A/V)模拟输出
01x10-3±2.000mA20 ms3 µs<0.1%1x10-3
11x10-4±200.0 µA20 ms3 µs<0.1%1x10-4
21x10-5±20.00 µA20 ms4 µs<0.1%1x10-5
31x10-6±2.000 µA20 ms4 µs<0.1%1x10-6
41x10-7±200.0 nA20 ms4 ms<0.1%1x10-7
51x10-8±20.00 nA20 ms4 ms<0.1%1x10-8
61x10-9±2.000 nA20 ms10 ms<0.12%1x10-9
71x10-10±200.0 pA20 ms10 ms<0.52% (for currents larger 10 pA)*1x10-10
* 如果相对。湿度 >60% ±1 pA


(3)其它规格
界面:USB-C、RS232、RS485尺寸:200 mm x 105 mm x 34 mm / 400 g
连接器:USB-C(充电、接口);温度范围:工作:(10 至 30) °C;
DSUB(触发输入/输出、RS232、RS485、模拟输出);存储:(-10 至 50) °C。
ITT(探测器)。电源:USB-C 5V 直流,可充电锂离子电池。
湿度:<80%,非冷凝

信息:建议定期重新校准当前校准。特别是当必须测量非常小的测量电流时。在湿度非常高的情况下,辐射计在低测量电流下可能会出现故障电流,应予以考虑。

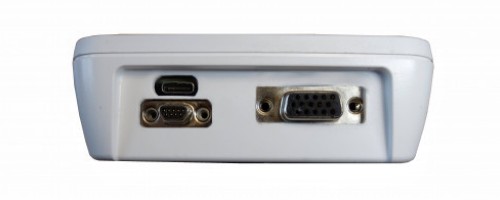

P-21 提供触发输入、模拟输出、USB 等。

P-21 提供触发输入、模拟输出、USB 等。

      四、可与 P-21 多用途触摸屏验光仪配置的仪器

         • VL-3701:用于测量明视照度的探测器头(以 Lux [lx] 为单位)。

         • VL-3702:用于测量明视照度(以 Lux [lx] 为单位)的探测器头。 B 级,f1 ≤ 6 %。

         • RW-3701:用于测量辐照度(W/m²)的探测器头。

         • RW-3702:用于测量辐照度(W/m²)的探测器头。

         • RW-3703:用于测量辐照度(W/m²)的探测器头。

         • RW-3704:用于测量辐照度(W/m²)的探测器头。

         • RW-3705:用于测量辐照度(W/m²)的探测器头。

         • RW-3708:用于测量辐照度(W/m²)的探测器头。

         • UV-3701:用于测量 UV 辐射辐照度(以 W/m² 为单位)的探测器头。特点:光谱响应度为 315-400nm (UV-A),余弦视场,适用于验光计和放大器,校准证书。

         • UV-3702:用于测量 UV 辐射辐照度(以 W/m² 为单位)的探测器头。特点:光谱响应度为 280-315nm (UV-B),余弦视场,适用于验光计和放大器,校准证书。

         • UV-3725:用于测量空气消毒应用中 UV-C 254 nm 辐照度的探测器。

         • UV-3727:杀菌灯紫外线检测器

         • UV-3726:用于 UV-C LED 和低压汞杀菌灯的紫外线检测器。

         • ISD-1.6-SP-Vxx:用于对脉冲激光二极管和 LED 进行快速、时间分辨 (ns) 辐射功率测量的探测器。

         • ISD-1.6-Si:用于检测激光功率(W)的积分球检测器。

         • ISD-5-VL:用于 2π 点光源光通量 (lm) 的积分球检测器。

         • ISD-5-Si:用于检测激光功率(W)的积分球检测器。

         • S-P21:P-21 变型的应用软件。

         • S-SDK-P21:P-21 变体的软件开发套件。


      五、更多与 P-21 多用途触摸屏验光仪类似的产品

         • P-9710:用于测量 CW、单脉冲和调制辐射的高端验光仪。

         • PT-9610:用于激光功率及其噪声分量的宽带辐射计。
