Gigahertz-Optik ISD-1.6-Si 用于测量激光功率的积分球检测器
详情说明

      一、ISD-1.6-Si 测量激光功率的积分球检测器特点

      德国 Gigahertz-Optik ISD-1.6-Si 是一款用于检测激光功率(W)的积分球检测器/探测器头。它具有 ISD-1.6-Si-FC-1、ISD-1.6-Si-FC-2 及 ISD-1.6-Si-FC-4 三个细分型号。

         • 16mm 直径球体,3mm 直径端口;

         • BaSO 4涂层;

         • 400 nm - 1100 nm 响应度;

         • 用于验光计和信号放大器。


      二、ISD-1.6-Si 测量激光功率的积分球检测器介绍

      ISD-1.6-Si 和 ISD-1.6-Si-FC:用于激光功率的 16mm Ø 积分球探测器

      1、紧凑型积分球探测器

      ISD-1.6-Si 积分球检测器采用直径为 16 mm 的硫酸钡 (ODP97) 涂层积分球,具有 3mm 测量端口和硅光电二极管。


      2、光纤连接器直接照射

      ISD-1.6-Si-FC 专为必须测量激光二极管的功率和光谱分布的应用而设计。需要高分辨率光谱仪来测量窄光谱激光二极管,因此 FC 光纤连接器放置在积分球测量端口的对面,以允许直接照射光纤,以获得光谱仪的最大辐射输入。


      3、可追溯的校准

      以 W 为单位的光谱辐射功率灵敏度校准是在 Gigahertz-Optik 的光辐射量校准实验室进行的。

21

      三、ISD-1.6-Si 测量激光功率的积分球检测器技术规格

(1)技术规格
球体直径:16 mm输入光学尺寸:3 mm
光谱范围:(400 - 1100) nm涂层:硫酸钡(Bariumsulfate)
上升时间:100 ns最大信号电流:1 mA
典型响应度:2.10E-04 A/W @ 633 nm温度范围:

应用:(10 至 30)°C

储存:(-10 至 50)℃

湿度:设备不得暴露在高湿度环境中。范围 20% ~ 70% RH 无凝结。


(2)测量范围
传感器最小(0.1 pA)最大(200μA)最大(1mA)单位
ISD-1.6-Si-FC4.76E-109.52E-014.76W


(3)相关图纸

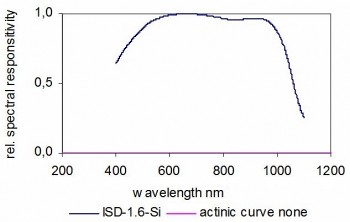

ISD-1.6-Si-FC主要设计ISD-1.6-Si 典型光谱响应度
ISD-1.6-Si-FC 探测器的主要设计ISD-1.6-Si 探测器的典型光谱响应度


      四、可与 ISD-1.6-Si 积分球检测器配置仪器

         • P-9710:用于测量 CW、单脉冲和调制辐射的高端验光仪。


      五、更多与 ISD-1.6-Si 积分球检测器类似的产品

         • ISD-1.6-SP-Vxx:用于对脉冲激光二极管和 LED 进行快速、时间分辨 (ns) 辐射功率测量的探测器。

         • ISD-5P-SP:光功率计检测器,用于对脉冲激光二极管和 LED 进行快速、时间分辨 (ns) 辐射功率测量。
