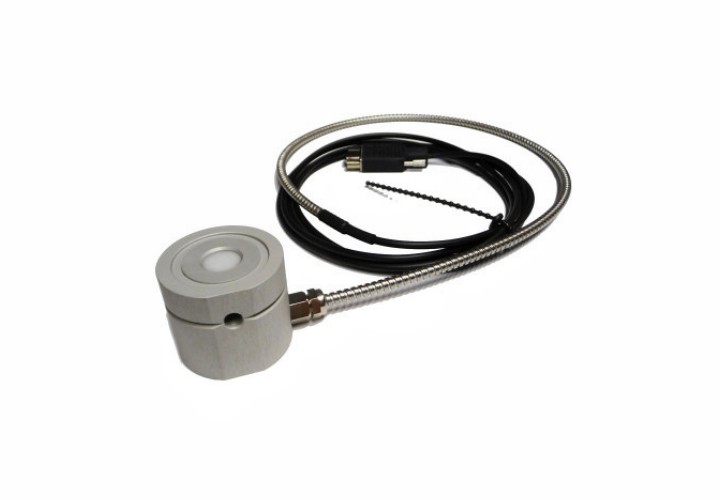

Gigahertz-Optik UV-3726 用于 UV-C LED 和低压汞杀菌灯的紫外线检测器
详情说明

      一、UV-3726 紫外线检测器头的特点

      德国 Gigahertz-Optik UV-3726 是一款用于 UV-C LED 和低压汞杀菌灯的紫外线检测器/探测头。它具有 UV-3726-1、UV-3726-2、UV-3726-4 及 UV-3726-5 四个细分型号。

         • UV LED (260 - 290) nm 和汞灯 (254 nm) 校准系数;

         • 余弦视场;

         • 校准证书。


      二、UV-3726 紫外线检测器头介绍

      1、UV-3726 用于 UV-C LED 和低压汞灯的辐照度检测器

      UV-3726 型号提供 UV-37 系列检测器的所有特性和功能。它们专为紫外光谱区域的辐射测量任务而设计,并已在工业和科学用途中得到了多年的验证。


      UV-3726 检测器包含一个仅在短波光谱范围内敏感的光电二极管。与附加光学滤波相结合,仅测量指定光谱灵敏度范围内的辐射。这种组合可以实现 UV-C LED 和低压汞灯的辐射测量。常见 UV LED 波长和低压汞灯的可选校准系数可提高测量精度。


      为了测量辐照度,探测器的入口光学器件是具有余弦视场的漫射器,必须将其放置在所需的测量平面中。扩散器、光学校正滤光片和光电二极管均通过紫外线辐射进行预老化,以显着减少因暴露于紫外线辐射而不可避免的老化过程。即使在密集使用时,UV-3726 检测器也显示出非常小的老化影响。作为建议的年度重新校准的一部分,任何变化都会被记录和纠正。


      UV-3726 检测器的光电二极管在几皮安 (10 -12 A) 到几微安 (10 -6 A)范围内提供测量信号和辐照度之间的严格线性关系。当连接到 Gigahertz-Optik X1-1-V02 仪表时,它提供至少高达 1000 mW / cm² 的线性测量范围,分辨率为 0.002 µW / cm²。


      2、校准

      以绝对单位进行可靠测量需要对测量设备进行校准,并可追溯至国家计量研究所 (NMI) 标准。自 1993 年以来,Gigahertz-Optik 测量实验室已被 PTB(Physikalisch-Technische Bundesanstalt)和 DAkkS(德国认证机构)认可为校准实验室,用于测量光谱响应度和光谱辐照度。自此,所有工厂校准都严格基于认可校准实验室的校准标准和质量管理。因此,Gigahertz-Optik 的工厂校准提供了最高水平的可追溯性,多年来已被全世界接受。


      根据各个工业部门的要求,部分测量实验室被DAkkS认可为DIN EN ISO / IEC 17025测试实验室。


      UV-3726 检测器的光谱响应度经过校准。执行测量时,可以在 X1-1-V02 测量仪上选择 UV-LED 或汞灯的标称波长,以获得最高精度。该仪表提供多种校准选项:

         • 用于测量260 nm 至 290 nm 光谱范围内任何 UV LED 的平均校准系数。

         • 用于测量低压汞灯(254nm)的特定校准系数。

         • 十一个与波长相关的校准因子以 5 nm 增量给出,从 250 nm 到 300 nm,用于测量已知标称波长的 UV LED。

Gigahertz-Optik UV-3726 用于 UV-C LED 和低压汞杀菌灯的紫外线检测器

      三、UV-3726 紫外线检测器头的技术规格

(1)规格参数
光谱响应度:UV 240 nm - 320 nm典型响应度:50 µA / (W / cm2)
最大信号电流:50 µA输入光学器件:11 mm Ø 扩散窗
输入光学器件:Cosine F.O.V.尺寸:直径 37 毫米,高度 32 毫米
安装:侧面M6螺纹孔温度范围:

(5 - 40)°C

温度系数:-0.134 %/°C

(*使用 254 nm 灯测定)

最小信号电流:取决于验光计

连接器:同轴电缆 2 m 长,带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器。
校准:辐照度响应度的校准,单位为 A/(W/m²)。
5 nm 步长的 11 个校准因子 (250-300 nm) 加上 254nm 和平均校准因子 (260-290nm)。


图表
UV-3726 检测器的典型光谱灵敏度与 265、275 和 285 nm 处的典型杀菌 UV LED 一起显示。UV-3726 检测器与低压汞杀菌灯在 254 nm 处的典型光谱灵敏度。

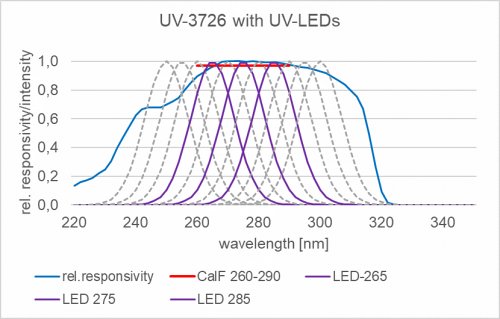

UV-3726 检测器的典型光谱灵敏度

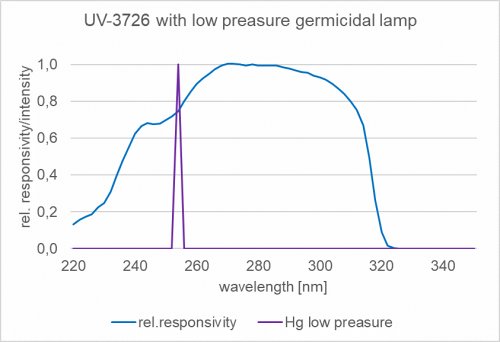

UV-3726 检测器与低压汞杀菌灯在 254 nm 处的典型光谱灵敏度

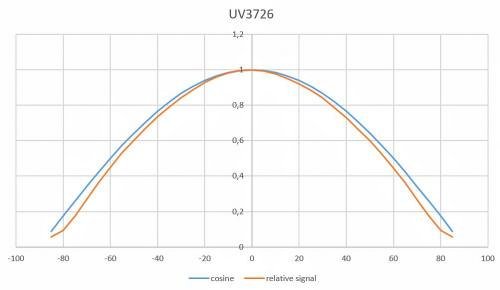

UV-3726 检测器具有良好余弦校正的典型视场。
UV-3726 检测器具有良好余弦校正的典型视场。


      四、可与 UV-3726 紫外线检测器头配置的仪器设备

         • P-9710:用于测量 CW、单脉冲和调制辐射的高端验光仪。

         • X1:四通道 USB 验光计和电流放大器,专为移动使用的光度检测器和辐射检测器而设计。

         • X1-RM:3HE 外壳中的验光计可用于 19” 机架。

         • X1-PCBCL:验光计和电流放大器模块,具有 4 个输入通道和 7 个增益范围。

         • P-2000:二通道验光仪。

         • P-9801:8 通道高级电流放大器/验光计。

         • P-9802:实验室用电流放大器(验光计),最多可配备 24 个测量头。

         • P-21:多用途触摸屏验光仪,用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。


      五、更多与 UV-3726 紫外线检测器头类似的产品

         • UV-3718:用于测量 UV-C 254nm 辐射高辐照度(W/m²)的探测器头。

         • X1-UV-3726:适用于 UV-C LED 和低压汞杀菌灯的紫外线辐射计

         • UV-3727:杀菌灯紫外线检测器
