Gigahertz-Optik RW-3701 用于测量辐照度的探测器头
详情说明

      一、RW-3701 光测量探测器的特点

      德国 Gigahertz-Optik RW-3701 是一款用于测量辐照度(W/m²)的探测器头。它具有 RW-3701-1、RW-3701-2 及 RW-3701-4 三个细分型号。

         • 光谱响应度从 400 nm - 500 nm(蓝色);

         • 余弦视场;

         • 用于验光计和放大器;

         • 校准证书。


      二、RW-3701 光测量探测器介绍

      RW-3701 型号的光谱响应度范围涵盖 400 nm - 500 nm 的蓝色范围


      1、通用光测量探测器

      RW-37 系列辐射探测器主要用于多色辐射定义光谱范围内的光谱宽带辐照度测量。光学滤波器用于调整裸光电二极管响应以达到所需的光谱带通。计算机辅助滤光片设计可在指定的光谱区域内产生最佳的宽带辐射响应。


      2、余弦视场

      探测器空间响应度的余弦 FOV 特性受到 RW-3701 探测器扩散器窗口的影响。


      3、专为宽动态而设计

      RW-3701 探测器专为低辐照度应用提供尽可能高的辐照灵敏度而设计。然而,光电二极管的宽范围线性度与 Gigahertz-Optik 验光计的宽动态信号范围放大器相结合,使 RW-37 系列探测器也可用于高辐照度的应用。上限仅受检测器最大工作电流及其指定工作温度的限制。


      4、紧凑型外壳

      RW-37 系列辐照度探测器内置于直径 37 毫米的紧凑型黑色阳极氧化铝外壳中。扩散器周围的阴影环支持广角余弦响应。侧面 M6 螺纹安装孔可将探测器固定到位。 37 型标准外壳允许使用 SRT-M45/37-B 适配器连接其他 SRT-M37 型附件,以进行辐射或强度测量。


      5、可追溯的校准

      以 W/m² 和/或 W/cm² 为单位的辐照度校准以及探测器的相对光谱响应度在 Gigahertz-Optik 的校准实验室进行。除了使用光谱宽带参考灯进行常规校准外,还可以选择使用单色或定制类型参考灯进行替代校准。校准及其可追溯性在每个 RW-3701 探测器随附的校准证书中得到确认。

Gigahertz-Optik RW-3701 用于测量辐照度的探测器头

      三、RW-3701 光测量探测器的技术规格

(1)规格参数
光谱响应度:辐射 (400 - 500) nm典型响应度:35 nA/(W/m²)
最大信号电流:1 mA输入光学器件:11 mm Ø 扩散窗
输入光学器件:Cosine F.O.V.尺寸:直径 37 毫米,高度 32 毫米
安装:侧面M6螺纹孔温度范围:(5 - 40)°C
最小信号电流:取决于验光计上升时间:2.5 µs
连接器:同轴电缆 2 m 长,带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器。

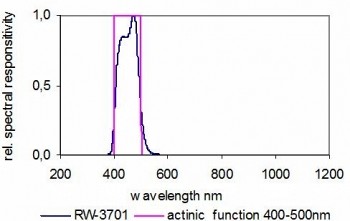

典型光谱响应度:RW-3701 探测器的典型光谱响应度


(2)测量范围
传感器min (0.1 pA NEI)最大(200μA)最大(1mA)单位
RW-37012.86E-065.71E+032.86E+04W/m²


      四、可与 RW-3701 光测量探测器配置的仪器

         • P-9710:用于测量 CW、单脉冲和调制辐射的高端验光仪。

         • X1:四通道 USB 验光计和电流放大器,专为移动使用的光度检测器和辐射检测器而设计。

         • X1-RM:3HE 外壳中的验光计可用于 19” 机架。

         • X1-PCBCL:验光计和电流放大器模块,具有 4 个输入通道和 7 个增益范围。

         • P-2000:二通道验光仪。

         • P-9801:8 通道高级电流放大器/验光计。

         • P-9802:实验室用电流放大器(验光计),最多可配备 24 个测量头。

         • TR-9600:高速、短上升时间数据记录仪光学计(瞬态记录仪电流放大器)。

         • P-9202-4:快速响应时间跨阻信号放大器。

         • P-9202-5:通用跨阻信号放大器。

         • P-9202-6:高灵敏度跨阻信号放大器

         • P-21:多用途触摸屏验光仪,用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。


      五、更多与 RW-3701 光测量探测器类似的产品

         • RW-3702:用于测量辐照度(W/m²)的探测器头

         • RW-3703:用于测量辐照度(W/m²)的探测器头。

         • RW-3704:用于测量辐照度(W/m²)的探测器头。

         • RW-3705:用于测量辐照度(W/m²)的探测器头。

         • RW-3708:用于测量辐照度(W/m²)的探测器头。
