Gigahertz-Optik RCH-012 用于蓝光固化过程中高强度照射的检测头
详情说明

      一、RCH-012 辐照度检测器的特点

      德国 Gigahertz-Optik RCH-012 是一款用于蓝光固化过程中高强度照射的探测器/检测头。它具有 RCH-012-1、RCH-012-1 及 RCH-012-1 三个细分型号。

         • 带刚性光纤耦合的独立光积分器和检测器;

         • (400-460)nm 蓝色响应度;

         • 余弦校正宽视角;

         • 用于验光计和放大器;

         • 包括校准证书。


      二、RCH-012 辐照度检测器介绍

      在需要深度固化粘合剂和涂料的紫外线固化应用中,蓝色(可见)光谱范围内的长波辐射用于激发光引发剂。用于这些应用的紫外线辐射计的设计必须使其仅测量光引发剂光化范围内的辐照度。请参阅我们有关一般 UV 固化测量的应用说明以及有关 UV 固化仪的产品概述。


      1、RCH-012辐照度检测仪

      RCH-012 紫外线检测器专为使用放电灯进行紫外线辐射固化而开发。它提供了探测器的所有特性和功能RCH高温稳定且扁平设计的探测器系列。其光谱响应度覆盖400 nm至460 nm的波长范围,特别用于粘合剂和油漆的深度固化。


      2、校准

      探测器根据其对辐照度的响应度进行校准,并提供工厂校准证书,该证书符合Gigahertz-Optik 光辐射测量测量实验室的高标准。如有必要,可以选择为带有相关测量设备的探测器创建根据 DIN EN ISO / IEC 17025 认可的测试证书。

Gigahertz-Optik RCH-012 用于蓝光固化过程中高强度照射的检测头

      三、RCH-012 辐照度检测器的技术规格

(1)基础规格
简短的介绍:用于使用放电灯测量 UV 固化中辐照度的 UV 检测器。典型应用:使用中压灯进行 UV 辐射固化。
测量范围:光谱响应度 400 nm 至 460 nm。
使用测量设备 X1-1 的线性测量范围为 0.1 mW / cm² 至 40,000 mW / cm²。
主要特点:紫外线辐射固化中高紫外线辐射水平检测器。手柄与探测器辐射传感器之间安全距离大。适用于所有千兆赫光学测量设备(请参阅验光计、放大器、显示仪表)。
校准:使用 Gigahertz-Optik 测量实验室的工厂校准证书对辐照度响应度进行校准,单位为 A / (W / cm²)。可选的 DIN EN ISO / IEC 17025 认可测试证书。


(2)产品
输入光学器件:9 毫米,扩散器光导:灵活:50 厘米/20 英寸
最大辐照度:40 W/cm²最大信号电流:100 µA
尺寸:

测量头:高度8 毫米 / 直径37 毫米;

探测器元件:长度65 毫米/直径15 毫米。

典型响应度:V 型 400 nm - 450 nm:3.1 nA/(mW/cm²)

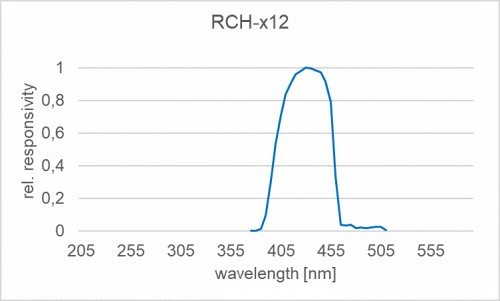

光谱响应度:RCH-012 探测器的典型光谱灵敏度(相对)

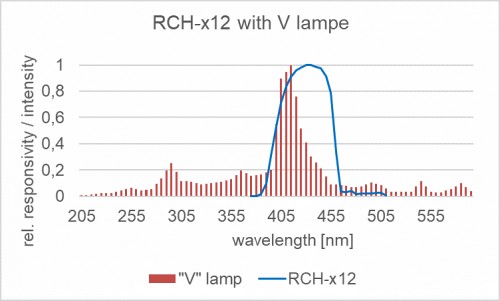

RCH-012 探测器的相对光谱灵敏度以及掺杂放电灯的典型发射光谱。RCH-012 探测器的相对光谱灵敏度以及掺杂放电灯的典型发射光谱。


(3)其它
温度范围:高达 + 100 °C(短期)湿度:<80%,非冷凝
电缆长度:50厘米连接器:-1、-2 或 -4
信息:如果需要测量与校准不同的光源(光谱分布),则应应用光谱失配校正因子,以实现较低的测量不确定度。在湿度非常高的情况下,辐射计在低测量电流下可能会出现漏电流,需要予以考虑。在较高温度下,可能需要对检测器信号进行温度校正,以实现较低的测量不确定度。


      四、可与 RCH-012 辐照度检测器配置的仪器设备

         • X1:四通道 USB 验光计和电流放大器,专为移动使用的光度检测器和辐射检测器而设计。

         • P-9710:用于测量 CW、单脉冲和调制辐射的高端验光仪。

         • P-2000:二通道验光仪。

         • P-9801:8 通道高级电流放大器/验光计。

         • P-9802:实验室用电流放大器(验光计),最多可配备 24 个测量头。

         • X1-RM:3HE 外壳中的验光计可用于 19” 机架。

         • X1-PCBCL:验光计和电流放大器模块,具有 4 个输入通道和 7 个增益范围。

         • P-9202-4:快速响应时间跨阻信号放大器。

         • P-9202-5:通用跨阻信号放大器。

         • P-9202-6:高灵敏度跨阻信号放大器。

         • P-21:多用途触摸屏验光仪,用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。


      五、更多与 RCH-012 辐照度检测器类似的产品

         • RCH-016:用于测量 UV 固化 LED 辐照度的 UV 检测器。
