DT-Unit basestation 传感器无线接收器
详情说明

      DT-Unit basestation 无线接收器/无线网关通过分布式无线传感器节点的网络协调和维持无线传输。同时具有4个通道的模拟量输出,兼容用户现场多种数据采集系统。无线通信可实现高达16 ksps的高速,同步采样和无损数据吞吐量。


      用户可以使用配套的数据采集软件轻松地对节点进行连续,周期性突发或事件触发采样的设置。监测实时数据曲线,数据分析和存储等功能。

DT-Unit 传感器无线接收器工作运行方式示意图

      一、DT-Unit basestation 传感器无线接收器的产品亮点

         • 从可扩展的无线传感器网络收集同步数据;

         • 使用USB主机接口快速部署;

         • 支持多个节点的数据采集设备(DAQ)最多4个通道的模拟输出;

         • 可以用作独立设备或与PC机同时使用。


      二、DT-Unit basestation 传感器无线接收器的特点和好处

高性能成本效益应用
• 无损数据吞吐量和节点到节点的同步采样;• 从单个网关管理数千个传感器;  • 结构状态监测
• 数据同步精度可以达到±32μS;• 开箱即用的无线传感解决方案减少了开发和部署的时间。• 设备性能监控,验证,评估和诊断
 • 无线范围可达50-100米的范围;
• 系统控制
• 通过数据收集轻松实现开箱即用的安装可扩展的网络。
 • 环境监测


 • 运动结构的测试


      三、DT-Unit basestation 传感器无线接收器的技术规格

(1)基本介绍
连接:USB 3.0虚拟串行通信 @ 3000000bps


(2)模拟输出
模拟输出:4个通道,0至3 V dc模拟独立操作:前面板按钮提供对大多数软件功能的访问,包括触发,睡眠,信标等
模拟低通滤波器:-3 dB截止频率@ 375 Hz零刻度误差:

+ 5 mV(典型值),

+ 20 mV(最大值)

零到满刻度误差:±3 mV(最大值)满量程误差:

- 4.5 mV(典型值),

- 30 mV(最大值)


(3)采样
支持的节点采样模式:同步,低占空比,连续,周期性突发,事件触发和数据记录(仅在低占空比模式下支持模拟输出)
同步信标间隔:1 Hz信标提供±32μsec的节点到节点同步同步信标稳定性:± 3 ppm
网络容量:每个RF通道(和每个网关)最多200个节点,具体取决于活动通道数和采样设置。


(4)操作参数
无线通信范围:室外/视距:300米(理想)*,100米(典型值)**
室内/障碍物:10-50米(典型值)**
射频(RF)收发器载波:2.405至2.470 GHz直接序列扩频,覆盖14个信道,全球免许可证;
辐射功率可编程为0 dBm(1 mW)至16 dBm(39 mW);
功耗:睡眠状态:45.7 mA;4个活动节点通道以256 Hz低占空比工作温度:-40°C至+ 85°C(电子)
工作:65.6 mA-30°C至+ 70°C(外壳/天线)
射频通信协议:IEEE 802.15.4


(5)物理规格
外形尺寸:120毫米x 90毫米x 35毫米(不包含天线)重量:220克
外壳材料:黑色阳极氧化铝通讯电缆USB标准到USB micro-B
模拟输出连接器:螺钉接线端子前面板界面:用于控制节点操作和采样的按钮
BNC接头(可选)


      四、DT-Unit 无线接收器的相关图纸

产品图纸

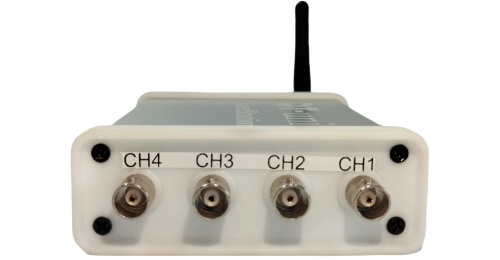

DT-Unit 无线接收器正面图DT-Unit 无线接收器侧面图
正面图
侧面图
