Gigahertz-Optik RCH-019 用于测量 UV 固化 LED 辐照度的 UV 检测器
详情说明

      一、RCH-019 辐照度检测器的特点

      德国 Gigahertz-Optik RCH-019(RCH-019-5)是一款用于测量 UV 固化 LED 辐照度的 UV 检测器,适用于 UV-A 和蓝色 LED 光源。

         • 具有灵活光纤耦合的独立光积分器和检测器;

         • UV LED 优化响应度(330 nm 至 480 nm);

         • 余弦校正宽视角(低 f 2);

         • 用于验光仪、放大器、显示仪;

         • 包括校准证书。


      二、RCH-019 辐照度检测器介绍

      在需要深度固化粘合剂和清漆的 UV 固化应用中,UV-A 和蓝色(可见)光谱范围内的辐射用于激发光引发剂。对于使用 LED 技术进行物体照射的应用,紫外线辐射计的设计和校准必须确保在 LED 光谱发射范围内正确测量辐照度。请参阅我们有关一般 UV 固化测量的应用说明以及有关 UV 固化仪的产品概述。由于 UV LED 的光谱范围正在稳步增加,探测器需要遵循这一趋势。


      1、RCH-019辐照度检测仪

      RCH-019 紫外线检测器专为 LED 紫外线辐射固化而开发。它提供了RCH 高温稳定和扁平设计系列的所有特性和功能。其光谱响应度覆盖从 330 nm 到 480 nm 的光谱近似平坦的波长范围。 RCH-019 版本基于柔性光纤。


      2、校准

      该探测器针对典型 UV LED 波长的光谱辐照度响应度进行了校准,并提供了符合Gigahertz-Optik 光辐射测量测量实验室高标准的工厂校准证书。如有必要,可以选择为带有相关测量设备的探测器创建根据 DIN EN ISO / IEC 17025 认可的测试证书。

德国 Gigahertz-Optik RCH-019 探测器/检测头

      三、RCH-019 辐照度检测器的技术规格

(1)技术规格
简短的介绍:UV 检测器,用于测量固化应用中的辐照度,支持 UV LED。典型应用:使用 UV LED 进行紫外线辐射固化。
测量范围:光谱响应度 330 nm 至 480 nm(平坦响应);
使用测量设备 X1-1 的线性测量范围为 0.1 mW / cm² 至 40,000 mW / cm²。
主要特点:紫外线辐射固化中高紫外线辐射水平检测器。手柄与探测器辐射传感器之间安全距离大。适用于所有 Gigahertz-Optik Optometer测量设备。
校准:对典型 UV LED 波长的光谱辐照度响应度进行校准,单位为 A/(W/cm²)。 Gigahertz-Optik 测量实验室的工厂校准证书。可选的 DIN EN ISO / IEC 17025 认可测试证书。


(2)产品
输入光学器件:9 毫米,扩散器最大辐照度:40 W/cm²
最大信号电流:200 µA

尺寸:

测量头:高度8 毫米 / 直径37 毫米;

探测器元件:长度65 毫米/直径15 毫米。

典型响应度:

365 nm LED:4.1 nA/(mW/cm²);

405 nm LED:4.5 nA/(mW/cm²);

460 nm LED:4.4 nA/(mW/cm²)。

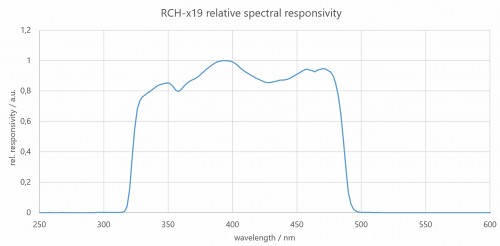

光谱响应度:RCH-019 探测器的典型光谱灵敏度(相对)


(3)其它
温度范围:高达 + 100 °C(短时间)电缆长度:50厘米
连接器:-1、-2 或 -4湿度:<80%,非冷凝
信息:如果需要测量与校准不同的光源(光谱分布),则应应用光谱失配校正因子,以实现较低的测量不确定度。在湿度非常高的情况下,辐射计在低测量电流下可能会出现故障电流,需要予以考虑。在较高温度下,可能需要对检测器信号进行温度校正,以实现较低的测量不确定度。


      四、可与 RCH-019 辐照度检测器配置的仪器设备

         • X1:四通道 USB 验光计和电流放大器,专为移动使用的光度检测器和辐射检测器而设计。

         • P-21:多用途触摸屏验光仪,用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。


      五、更多与 RCH-019 辐照度检测器类似的产品

         • RCH-016:用于测量 UV 固化 LED 辐照度的 UV 检测器。

         • RCH-xxx Series:用于测量紫外线固化辐照度的紫外线检测器。

         • RCH-119:用于测量 UV 固化 LED 辐照度的 UV 检测器。
