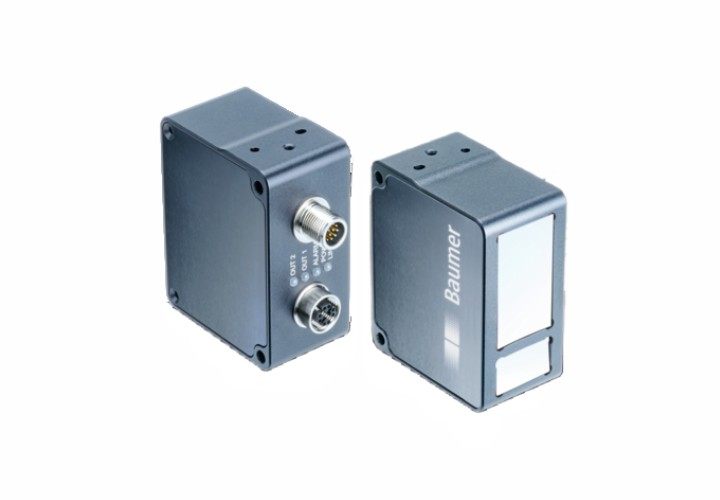

堡盟 Baumer OXM200-B02A.001 智能型轮廓传感器|多功能工具和轮廓，货号： 11246586。
• 易于使用的智能轮廓传感器，具有强大的测量工具。
• ROI 跟踪和测量值组合。
• 通过集成网络服务器进行可视化和参数化。
• 紧凑型一体式设计。
• 包含多个接口和协议。

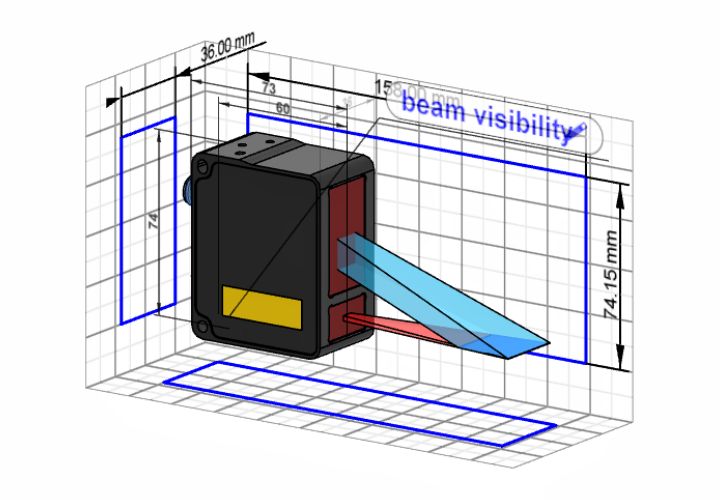

3D模型
| （1）基本参数 | |
| 类型 | 测量模式 (M)：高度、直线/角度、区域、边缘、宽度/间隙、边缘强度、圆、卡尺Z、卡尺X、卡尺距离、角规、X-Z轮廓 |
| 测量范围 MR | 25 mm |
| 间隙距离 | 60 mm |
| 工作范围（Sdc ... Sde） | 60 ... 85 mm |
| 参考距离 | 72,5 mm |
| 视野（@Sdc ... Sde） | 20 mm ... 28 mm |
| Resolution X (@Sdc ... Sde) | 30 ... 40 µm |
| 每秒配置文件数 | 100 ... 400 Hz |
| 轮廓点 | 700 pixel |
| 分辨率 Z（@Sdc ... Sde） | 5 µm |
| 重复精度Z | 2 µm |
| 线性偏差Z | ± 0,1 % MR |
| 温度漂移 | ± 0,04 %Sde/K |
| （2）光源 | |
| 激光类 | 2 |
| 激光波长 | Blue（405 nm） |
| 最大激光功率 | 18 mW |
| 光点形状（参考距离处） | 线长 (x) 28 mm 线宽(z)< 50 µm |
| （3）接口和接头 | |
| 软件/参数化 | 集成网络服务器，用于参数设置 |
| 接口/输出电路 | 快速以太网 (100 MBit/s)，2路开关量输出，模拟量输出。 |
| 协议 | Profinet (CC-A), Ethernet/IP, Modbus TCP, OPC UA, UDP, IO-Link |
| （4）电气参数 | |
| 供电电压范围+Vs | 18 ... 30 VDC |
| 模拟输出信号 | 4-20mA, 2-10mA, 0-10V, 0-5V |
| 开关输出 | 2 x 推挽式输出 |
| 电源 | 典型值：2.4W (最大100 mA / 24 V)； IEEE 802.3af 以太网供电 (PoE) |
| 电气连接 | M12, 公头，12针，A类编码 |
| 以太网连接 | M12 母头，8针，A类编码 |
| 编码器输入规格： | 4路差分输入：A/B HTL / TTL 高电平：2.5 V…+Ub / PoE 2.5…24 V 低电平：<1.5V 最高频率30kHz |
| 触发输入规格： | 高电平：8 V…+Ub / PoE 8…24 V 低电平：<2.5 V |
| （5）机械参数 | |
| 材料 | 外壳：铝；前盖：玻璃 |
| 尺寸（宽x高x深） | 36毫米×74毫米×60毫米 |
| 重量 | 270克 |
| （6）环境条件 | |
| 环境温度 | 0 ... + 45 °C |
| 储存温度 | - 10 ... + 60 °C |
| 环境湿度 | 20 ... 85 % |
| 防护等级（IEC 60529） | IP65 |
| 振动（正弦）： | 1 mm p-p (10 - 55 Hz)，单轴5分钟 单轴30分钟 (55 Hz) IEC 60068-2-6:2008 |
| 冲击（半正弦）： | 30 g / 11 ms，单轴单方向6次冲击 IEC 60068-2-27:2009 |
| 环境光抗扰度 | < 25 kLux |
| （7）认证标准 | |
| 一致性： | CE UL |

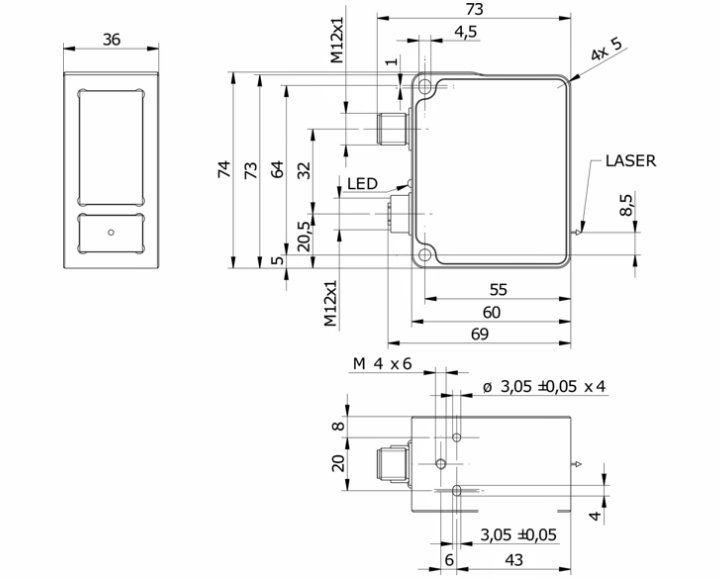

尺寸图

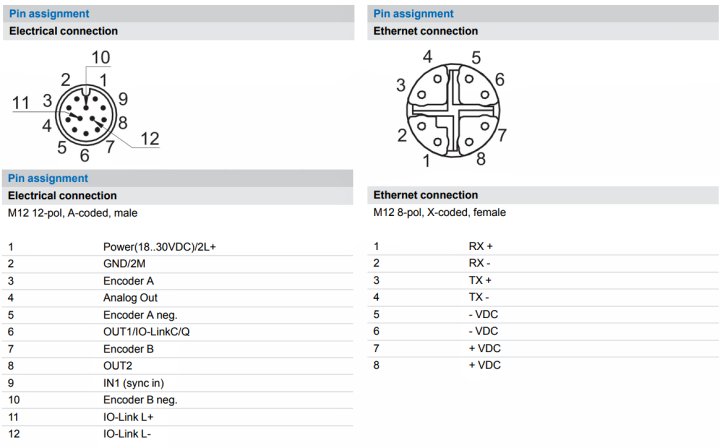

接线图及针角定义
