美国 Lord（现 HBK）MicroStrain WSDA-2000 网络连接无线网关/无线数据采集器，是一款网络就绪网关，用于从 Parker 无线和惯性传感器可靠地采集数据。 WSDA-2000 具有以太网、USB 2.0 和 J1939 CAN 接口，以及用于数据记录的 4GB 板载内存。
以太网连接意味着可以从世界任何地方访问您的无线传感器网络。该网关自动将数据推送到 SensorCloud，在那里安全地存储、查看数据，并且可以设置分析操作或警报。 WSDA-2000 还允许远程连接，因此所有者可以像在现场一样控制其传感器网络。
• 与LORD Sensing LXRS 和LXRS+ 传感器节点兼容。
• 基于 USB 和以太网的网关配置，协调并从可扩展的无线传感器节点网络收集传感器数据。
• 可配置为使用静态 IP、支持 DHCP 的 LAN 进行操作，或作为本地内存的数据记录器。
• 将所有或选定的传感器数据推送到 J1939 CAN 总线。
• 与 SensorCloud™ 无缝集成，可从世界各地安全地访问基于 Web 的数据。
| （1）高性能 | （2）使用方便 | （3）成本效益 |
• 无损数据吞吐量和同步节点到‑在 LXRS+ 和 LXRS 启用模式下，节点采样为 ±50 μS； • 无线范围可达 2 km（典型值为 800 m）。 | • 使用 SensorConnect™ 远程配置、采集和显示传感器数据； • 通过基于网络的 SensorCloud 门户实现数据可视化，以实现快速数据导航和分析； • 与开源软件轻松定制集成，综合通信和指挥库(API)； • 将网关连接到蜂窝或 Wi‑Fi 调制解调器，以无线连接到主机网络。 | • 通过单个网关管理数百个传感器； • 降低布线成本。 |
| （4）操作 | （5）接口 | |
• 最多同时支持127个节点； • 每个网关的最大数据吞吐量； • LXRS：4 kHz（即 128 Hz 时 32 个通道）； • LXRS+：16 kHz（即 128 Hz 时 128 个通道）； • 与 SensorCloud 无缝集成，可从世界各地安全地访问基于 Web 的数据； • 与 SensorCloud、SensorConnect 和 MSCL API 兼容； • 数据记录至 4GB MicroSD 卡； • 与许多 WiFi 和蜂窝路由器兼容。 | • 以太网：DHCP 或静态 IP； • USB 2.0（用于本地 PC）； • J1939 CAN总线（推送所有或选定的数据）； • RS232（支持LORD惯性设备）； • 无线电：2.4 GHz 全球免费许可； • LXRS：250 kbps（更长范围）； • LXRS+：1 Mbps 专有（高数据吞吐量）； • 数字：2 个数字输出，用于事件指示； • –40 至 +85 °C 工作温度范围。 |
| （1）测试与测量 | （2）影响和事件监测 | （3）设备状态监测 |
• 端到端数据采集系统减少了测试时间和成本。 • 使用 SensorConnect 远程配置节点网络并实时收集数据。 • 网络中的所有节点都使用 Lord 专有的无线网络协议来传输同步且无损的数据。 • 使用 SensorConnect 的实时 FFT 进行实时频谱测量。 | • 事件驱动采样允许仅报告围绕预定义事件的感兴趣的数据。 • 用户可配置的事件前和事件后持续时间允许您查看导致事件发生的数据，以及数据如何恢复到正常条件。 • 数字输出允许对事件条件进行物理指示。 | • 将所有数据推送至SensorCloud，以进行长期趋势监控并轻松访问世界任何地方的数据。 • 使用 MathEngine 将自定义数学运算和警报添加到 SensorCloud。 • CAN J1939 可轻松集成到现有 CAN 网络。 |
| （1）基础参数 | |||
| 处理器： | ARM® Cortex™ A8，1 GHz | 操作系统： | Linux |
| 连接性 | 以太网 IEEE 802.3 10/100Mbps、IEEE 802.15.4 和专有无线、J1939 CAN（仅输出）和 USB 2.0 虚拟以太网端口 | ||
| 互联网标准： | HTTP、HTTPS、TCP/IP、UPnP、UDP | IP 分配： | IPV4 静态或 DHCP |
| 数据存储内存： | 4 G 字节 Micro SD（可选升级至 8 GB） | 时间同步： | 网络时间协议 (NTP)、实时时钟 (RTC)、上次使用、手动输入 |
| （2）CAN J1939 输出 | |||
| J1939 比特率： | 250 Kbps、500 Kbps、1 Mbps | J1939 信号源： | 静态或通过 SAE 名称动态 |
| J1939 目的地： | 静态或 SAE 名称 | 标准总线终端： | 120 Ω |
| J1939 模式： | 使用 PGN 0xEF00 将数据传输到目的地、 或使用 PGN 0xFF00 - 0xFFFF 广播数据值 | ||
| （3）采样 | |||
| 支持的节点采样模式： | 同步、低占空比、连续、周期性突发、事件触发和数据记录 | 同步信标间隔： | 1 Hz 信标提供 ± 50 μsec 节点间同步 |
| 同步信标稳定性： | ± 5 ppm | ||
| 网络容量： | 每个射频通道最多可连接 127 个节点（及每个网关）取决于活动通道数和采样设置。 | ||
| （4）运行参数 | |||
| 无线通信范围： | 典型值* | 理想值** | |
| LXRS 1 | 1 km | 2 km | |
| LXRS+ | 400 m | 1 km | |
| 射频 (RF) 收发器载波： | 免许可证 2.405 至 2.480 千兆赫，16 个频道 | 射频通信协议： | IEEE 802.15.4 和专有协议 |
| 功率消耗： | 最大 2850 mW，典型值 2400 mW @ 15 V。 | 工作温度： | -40°C 至 +85°C |
| 射频发射功率： | 用户可从 0 dBm 调整到 20 dBm。功率输出受地区限制，以符合法律要求。 | ||
| 电源： | 9.0 至 30.0 伏直流（通用 15 伏直流、1.3 A AC/DC 转换器，包含在入门套件中）。 | ||
| （5）物理规格 | |||
| 尺寸： | 147 mm x 110 mm x 23 mm（不含天线 | 重量： | 343 克 |
| 外壳材料： | 黑色阳极氧化铝 | ||
| （6）集成 | |||
| 连接器： | USB、RJ45 插孔、26 针多端口、2.1 毫米电源插孔 | 通信电缆： | USB、以太网（入门套件中包含 CAT6 电缆） |
| 兼容节点： | 所有 LORD Sensing LXRS® 和 LXRS+ 节点 | 固件： | 固件和操作系统可通过网络接口升级 |
| 软件： | SensorCloud SensorConnect™ 8.3 或更新版本，与 Windows 7、8 和 10 兼容 | ||
| 合规性： | FCC（美国）、IC（加拿大）、CE、ROHAS（欧盟）、MIC（日本）、IMDA（新加坡） | ||
| *实际测距因条件而异。 **在天线升高、无遮挡物、无射频干扰的情况下测量。 | |||
| 相关图片 | |
 |  |

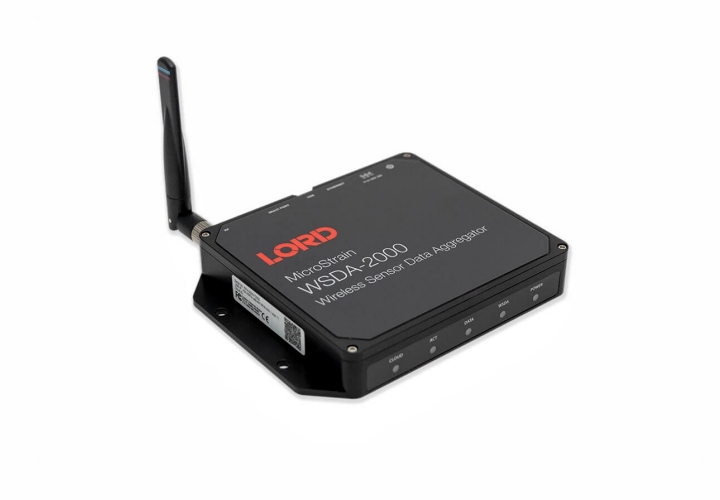

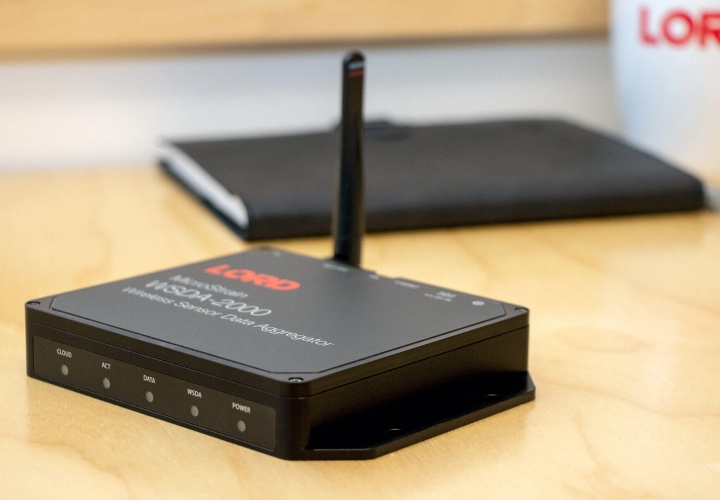

| WSDA-2000 网络连接无线网关 | 产品图 |
 | |

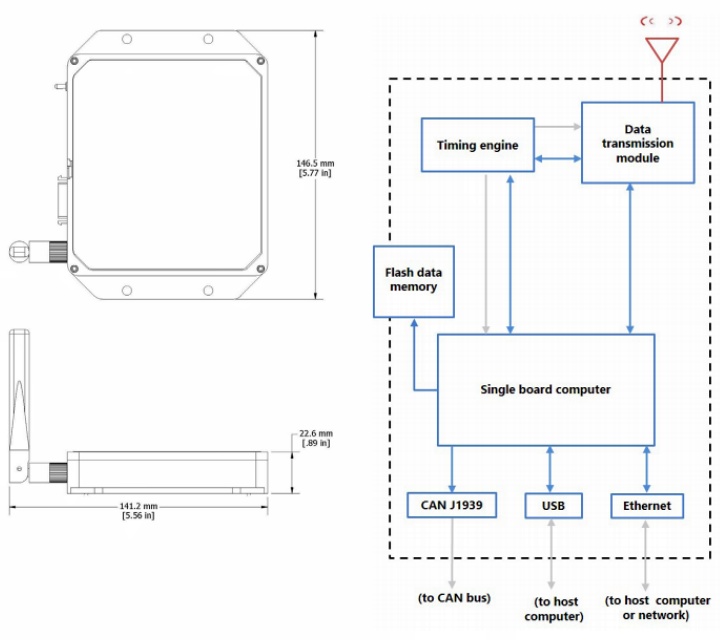

| 尺寸图及运行原理图 | |
