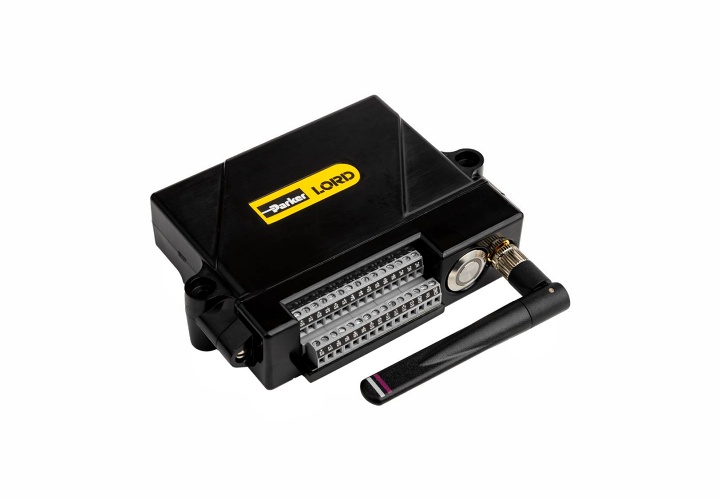

美国 Lord（现 HBK）MicroStrain TC-LINK-200 无线热电偶/电压传感器节点是一款 12 通道无线传感器，用于热电偶和差分输出传感器的精确测量。无需校准。选择所需的热电偶类型，节点将输出准确、低噪声的温度或 mV 数据。
Lord 无线传感器网络部署速度快，并提供可靠、无损的数据吞吐量。事实证明，这些网络可以在要求可靠的数据采集至关重要的行业中发挥作用。配有可更换电池。
| （1）高性能传感 | （2）可靠的数据收集 | （3）可针对多种应用进行配置 |
• 12 个热电偶输入通道； • 板载线性化算法； • 板载冷端补偿 (CJC)； • 数字滤波可抑制 50 和 60 Hz 频率高达 120 dB噪音； • 开路检测。 | • 使用无损、同步和可扩展的网络LXRS 和LXRS+协议。 • 使用远程配置节点并查看传感器数据SensorConnect (PC)、SensorCloud (Web) 或 MSCL（API库）。 • 低电量检测。 | • 报告温度或mV； • 高达 128 Hz 采样率； • 连续或事件触发操作； • 实时传输数据和/或保存到板载内存。 |
| （1）传感器输入 | （2）操作 | （3）封装 |
• 12 个热电偶或差分电压输入通道； • 板载冷端补偿； • 使用 NIST 九阶多项式计算板载温度； • 兼容的热电偶类型： • J、K、N、R、S、T、E、B； • 数字滤波可抑制高达 120 dB 的 50 和 60 Hz 噪声； • 开路（烧毁）检测； • 差分电压范围为 +/-19.5 mV 至 +/-1.25 V； • 随时间和温度漂移低。 | • 报告温度或 mV； • 高达 128 Hz 采样率； • 连续或事件触发操作； • LXRS 协议允许无损数据收集、可扩展的网络规模和 ±50 µs 的节点同步； • 数据记录多达 800 万个数据点； • 无线范围可达 1 公里； • 电池寿命长。 | • 内置电池（4 节 AA 电池）； • 外部电源（4.0 – 36 V）； • 螺栓固定或 DIN 导轨安装； • –40 至 +85 °C 工作温度范围； • 静电放电：4kV； • 模制聚碳酸酯外壳。 |
| （1）设备状态监测 | （2）事件监控 | （3）测试与测量 |
• 电池寿命可持续多年，可实现长期趋势监控。 • 高通道数和无线功能可减少装备机器的时间和成本。 • 来自SensorCloud的文本和电子邮件警报 。 | • 事件驱动采样允许仅报告围绕预定义事件的感兴趣的数据。 • 用户可配置的事件前和事件后持续时间允许您查看导致事件发生的数据，以及数据如何恢复到正常条件。 | • 端到端数据采集系统减少了测试时间和成本。 • 使用 SensorConnect 远程配置节点网络并实时收集数据。 • 网络中的所有节点都使用 Lord 专有的无线网络协议来传输同步且无损的数据。 |
| （1）常规参数 | |||
| 传感器输入通道： | 热电偶，12 个通道 | 集成传感器： | 温度 CJC，1 个通道 |
| 数字滤波器： | 可调式低通滤波器，最高 120 dB 50/60 Hz 抑制 | ||
| （2）热电偶输入 | |||
| 测量范围： | -210°C 至 1820°C（取决于热电偶类型） | 初始精度： | ±0.25°C（20 至 70°C 节点温度） ； ±0.5°C（-40 至 85°C 节点温度） |
| 分辨率： | 24 位 | 兼容类型： | J、K、N、R、S、T、E 和 B |
| 噪声： | +/- 0.01°C 典型值，使用 K 型热电偶和默认 12Hz 滤波器，20°C 时 | ||
| （3）集成冷结点补偿 (CJC) 通道 | |||
| 补偿范围： | -40°C 至 85°C (对于 B 型热电偶，0°C 至 85°C）。 | 精度： | ±0.13°C（20°C 至 70°C），±0.25°C（-40°C 至 85°C） |
| 分辨率： | 0.02°C | ||
| （4）采样 | |||
| 采样模式： | 连续和事件触发 | 输出选项： | 温度、mV 或自定义 |
| 采样率： | 1 S/hr 至 128 SPS（1 通道）； 1 S/hr 至 32 SPS（12 通道） | 网络容量： | 每个射频通道最多 128 个节点（带宽计算器） |
| 节点同步： | ±50 µsec | 数据存储容量： | 16 MB（多达 4,000,000 个数据点） |
| （5）操作参数 | |||
| 电池电量： | 4 节串联 AA 电池。 总电压介于 3.4 V 和 36 V 之间 | 外部电源： | 4 伏至 36 伏直流 |
| 无线通信范围： | 室外/视距：2 千米（理想），800 米（典型） ； 机载天线：1 千米（理想），400 米（典型值） ； 室内/障碍物：50 米（典型值） | 射频 (RF) 收发器载波： | 免许可证 2.405 至 2.480 千兆赫（16 个频道） |
| 射频发射功率： | 用户可设置 0 dBm 至 20 dBm（受地区限制） | 工作温度： | -40°C 至 +85°C |
| 静电放电： | 4 kV | 机械冲击极限： | 安装电池时 250g/1.5ms； 500g/1.5ms （未安装电池 ； (外部电源） |
| （6）物理规格 | |||
| 尺寸： | 129 mm x 117.6 mm x 31 mm（包括天线） | 重量： | 283 克（含电池），217 克（不含电池 电池） |
| 接口： | 螺钉固定端子 | ||
| （7）集成 | |||
| 兼容网关： | 所有 WSDA 网关 | ||
| 软件： | SensorCloud、SensorConnect、Windows 7、8 和 10 兼容 | ||
| 法规合规性： | FCC（美国）、IC（加拿大）、CE、ROHAS（欧盟 MIC（日本）、IMDA（新加坡） | ||
| 相关图纸 | |
 |  |

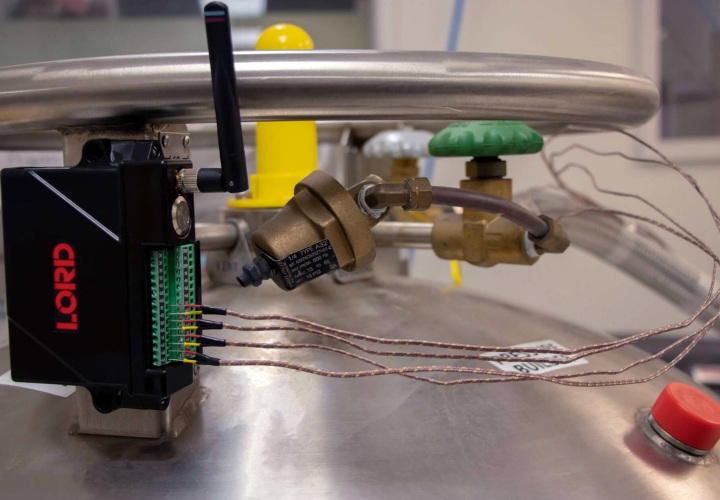

| 应用 | TC-LINK-200 |
 |  |

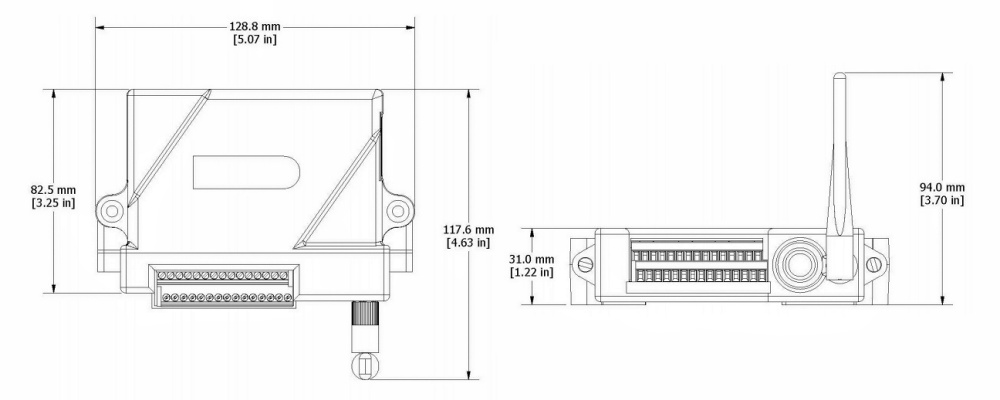

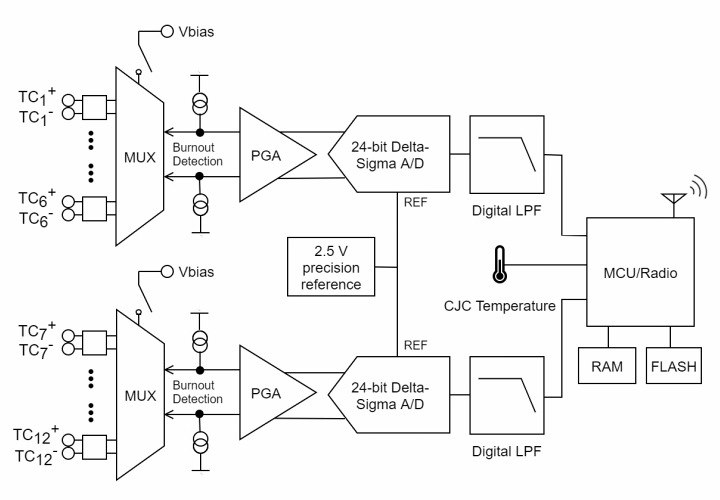

| 尺寸图 | 电路图 |
