美国 Lord（现 HBK）MicroStrain V-LINK-200 无线应变/模拟传感器节点，是一款高度通用的无线传感器，具有 8 个模拟输入通道。它包括板载 PGA、滤波和高分辨率 ADC，用于精确测量各种传感器类型，包括应变计、称重传感器和压力传感器。
Lord 无线传感器网络部署速度快，并提供可靠、无损的数据吞吐量。事实证明，这些网络可以在要求可靠的数据采集至关重要的行业中发挥作用。配有可更换电池。
| （1）⾼性能传感 | （2）可靠的数据收集 | （3）可针对多种应用进行配置 |
• 4个差分输入通道 (+/‑156mV)； • 4个单端输入通道 (+/‑10.24V)； • 板载温度传感器； • 可配置增益和抗混叠滤波器； • 低噪声； • 应变计的板载分流器校准； • 板载桥偏移平衡； • 可提供工厂安装的桥梁竣工。 | • 使用无损、同步和可扩展的网络LXRS 或LXRS+协议； • 使用远程配置节点并查看传感器数据； • SensorConnect (PC)、SensorCloud (Web) 或 MSCL（API库）； | • 报告mV 或校准工程单位； • 连续、周期性或事件触发操作； • 实时传输数据和/或保存到板载内存； • ⾼达 4KHz 的连续采样； • ⾼达 8KHz 的周期性数据记录或事件触发数据记录采样。 |
| （1）传感器输入 | （2）操作 | （3）封装 |
• 四个 ±156 mV 差分输入通道； • 四个 ±10.24 V 单端输入通道； • 4.096 V 传感器电源输出； • 差分输入的可调增益（16 至 2048）； • 用于差分输入的可调抗混叠滤波器； • 高分辨率18位数据； • 与 120、350 和 1kOhm 惠斯通电桥传感电路兼容； • 差分通道上可用的工厂桥接完成； • 使用板载分流电阻进行远程应变校准； • 板载温度传感器（±0.3°C）。 | • 高达 4 kHz 的连续采样率； • 连续、周期性突发或事件触发操作； • LXRS 协议允许无损数据收集、可扩展的网络规模和 ±50 µs 的节点同步； • 数据记录多达 800 万个数据点； • 室外无线范围可达1.5公里。 | • 内置电池（4 x AA 3.6V LiSOCL2）； • 外部电源（7.5 – 36 V）； • 螺栓固定或 DIN 导轨安装； • –40 至 +80 °C 工作温度范围； • 静电放电：4kV。 |
| （1）测试与测量 | （2）事件监控 | （3）设备状态监测 |
• 端到端数据采集系统减少了测试时间和成本。 • 使用 SensorConnect 远程配置节点网络并实时收集数据。 • 网络中的所有节点都使用 Lord 专有的无线网络协议来传输同步且无损的数据。 | • 事件驱动采样允许仅报告围绕预定义事件的感兴趣的数据。 • 用户可配置的事件前和事件后持续时间允许您查看导致事件发生的数据，以及数据如何恢复到正常条件。 | • 电池寿命可持续多年，可实现长期趋势监控。 • 高通道数和无线功能可减少装备机器的时间和成本。 • 来自SensorCloud的文本和电子邮件警报 。 |
| （1）模拟输入通道 | |||
| 传感器输入通道： | 4 个差分 4 个单端 | 集成传感器： | 1 个温度传感器 |
| 传感器激励： | 4.096V （最高 150 mA） | ADC 分辨率： | 18 bit |
| 精度： | ± 0.1 % 全量程典型值 | 噪声： | ± 0.02 % 全量程 |
| 温度稳定性： | < 0.1 % 全量程温度范围 | 传感器输入带宽： | 直流至 4KHz |
| （2）差分输入通道 | |||
| 可调增益： | 16 至 2048 | 传感器输入范围： | +/- 1.22 mV 至 156 mV |
| 抗混叠滤波器： | 128 Hz 至 4 KHz，2 阶巴特沃斯滤波器 | 应变校准： | 板载分流电阻器，用于推导线性应变校准系数 |
| 分流校准： | 499k 欧姆（+/- 0.1%） | ||
| （3）单端输入通道 | |||
| 传感器输入范围： | ±2.56Vdc、±5.12Vdc、±10.24Vdc、0-5.12Vdc、 0-10.24 伏直流 | ||
| 抗混叠滤波器： | -3dB @ 15KHz | 输入阻抗： | 1M Ohm |
| （4）集成温度传感器 | |||
| 抗混叠滤波器： | -3dB，15KHz | 分辨率： | 0.10 deg. C |
| （5）采样 | |||
| 输出选项： | mV、ADC 计数或校准工程单位 | 采样模式： | 连续、周期和事件触发 |
| 采样率： | 连续采样： 1 样本/小时至 4 KHz； 周期性突发采样： 32 Hz 至 8 kHz； 事件触发 32 Hz 至 8 kHz。 | 网络容量 | 每个网关最多 128 个节点； LXRS：每个网关 4096 采样/秒； LXRS+：每个网关 16k 采样/秒 |
| 数据存储容量： | 16MB （5M 个数据点，18 位数据类型） | 节点同步： | ± 50 uSec |
| （6）操作参数 | |||
| 电池功率： | +6.0 至 +18.9Vdc。 推荐 4x 3.6Vdc、2.4Ah 锂电池 | 外部电源： | +7.5 至 +36 伏直流 |
| 无线范围： | 外部天线：最大 1.5 千米，典型值 800 米。 室内/遮挡物：典型值 100 米 | 无线电频率收发器载波： | 2.405 至 2.480 千兆赫，16 个频道，免许可证 |
| 射频发射功率： | 用户可设置： 0dBm 至 20dBm（可能有地区限制） | 工作温度范围： | -40 至 +85°C |
| 静电放电耐压： | 4kV | 机械冲击极限值： | 250g/1.5mS （带电池）； 500g/1.5mS （未安装电池 |
| （7）物理规格 | |||
| 尺寸： | 129 mm x 117.6 mm x 31 mm（包括天线） | 重量： | 283 克（含电池）、 217 克（不含电池） |
| 接口： | 螺丝端子 | ||
| （8）集成 | |||
| 兼容网关： | 所有 WSDA 网关 | ||
| 软件： | SensorCloud、SensorConnect、Windows 7、8 或 10 | ||
| 法规 合规性： | FCC（美国）、IC（加拿大）、MIC（日本）、CE (欧盟）、ROHS、IMDA（新加坡） | ||
| 相关图纸 | |
 |  |

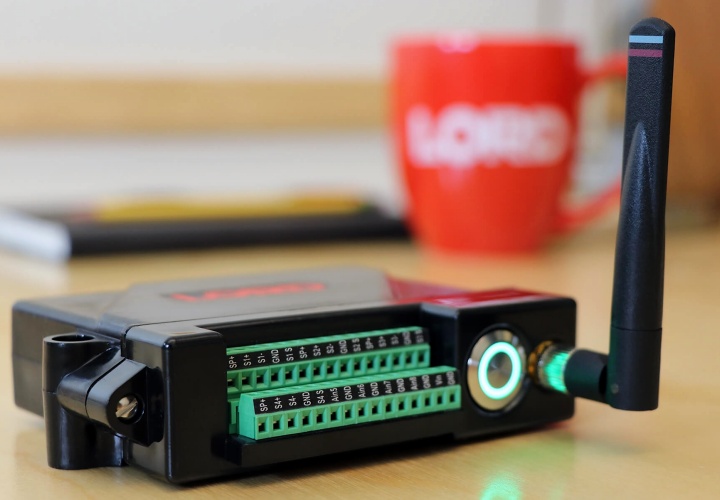

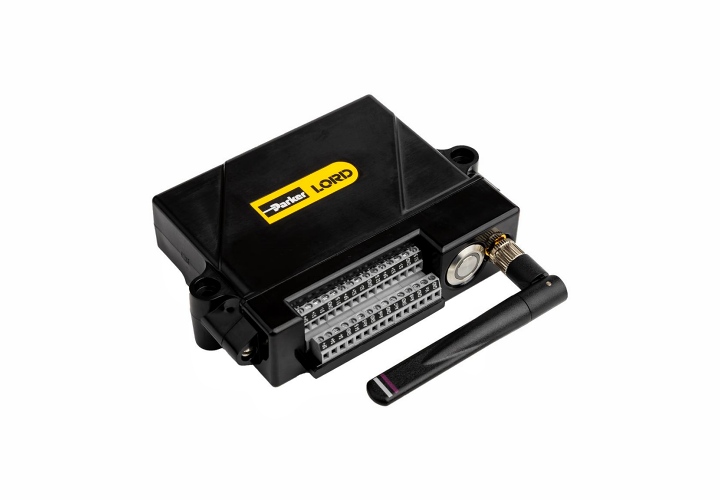

| V-LINK-200 | 产品图 |
 |  |

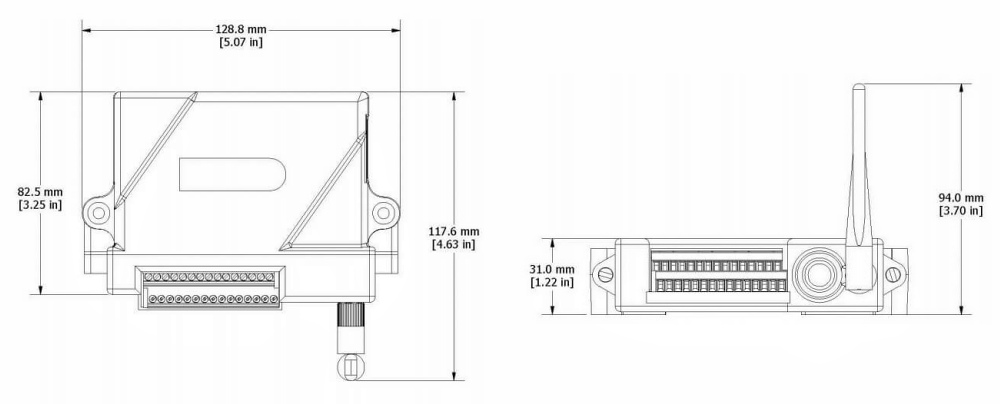

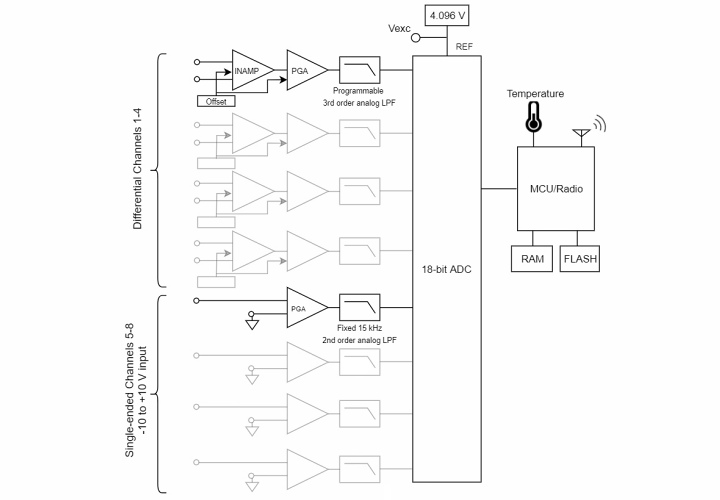

| 尺寸图 | 电路图 |
