HTA-T200 无线扭矩传感器
详情说明

      HTA-T200 无线扭矩测试仪是一款无线传感器节点,具有坚固耐用和防风雨的外壳。HTA-T200 包括板载PGA,滤波和高分辨率ADC,可精确测量各种传感器类型,包括应变计,称重传感器,应变式压力传感器和应变式加速度计。


      HTA-T200 无线扭力扭矩传感器消除了有线传感器系统的布线时间和线路复杂性的维护工作。它们可以快速部署并提供可靠,无丢失的无线测量数据。事实证明,这些无线传感器网络适用于要求可靠数据采集至关重要的苛刻行业。


      整个无线扭矩测试系统包括前端扭矩测试应变片、HTA-T200 无线扭矩测试仪、无线网关及数据采集软件。


      该无线扭矩测试测量系统最大的优势就是轻便易用安装简单测量方便精准度高,是汽车、电机等旋转部件进行低成本扭力扭矩测试测量的理想选择。欢迎咨询了解:19076150721(微信同号)。

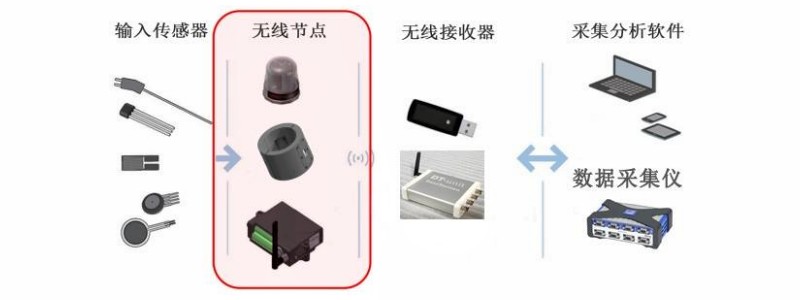

HTA-T200 无线扭矩测试系统构成示意图


      一、HTA-T200 无线扭矩传感器的产品亮点

         •  直径23-42mm的轴(标准),可根据要求提供更多尺寸定制;

         •  一个差分输入通道(标准),用于全桥应变计集成(两个通道可选);

         •  非常适用于全温度补偿和弯曲消除的静态和动态扭矩测量;

         •  替代的仪表配置可实现轴向和弯曲测量;

         •  坚固的外壳设计用于远程,长期安装在圆柱形轴上;

         •  可根据要求提供特定应用设计。


      二、HTA-T200 无线扭矩传感器的功能和好处

高性能便于使用应用
•  无线传输距离达到50-100米•  安装在现有的应变元件和轴上,无需机械修改•  基于状态的监测
•  高达512 Hz的采样•  可配置的外壳几何形状可适应任何轴尺寸•  旋转部件,飞机,结构和车辆的健康监测
•  噪声低至1μVpp•  无线数据传输允许安装在旋转组件上而无需滑环应用•  静态和动态扭矩测量
•  高分辨率24位数据

•  数据记录最多800万个数据点


      三、HTA-T200 无线扭矩传感器的技术规格

(1)基本介绍
输入通道:扭矩:1通道;数据存储容量:16 M字节(最多8,000,000个数据点)
转速( RPM):1通道(选项)


(2)模拟输入通道
ADC分辨率:24位激励电压:2.5 V
测量增益:1至128


(3)采样
采样模式:同步采样率:最高512 Hz
采样率稳定性:±5 ppm


(4)电气规格
无线通信范围:50 至100米射频(RF)收发器载波:免许可证2.405至2.480 GHz,16通道
射频通信协议:IEEE 802.15.4供电电压:高性能可在充锂电池,连续工作时间超过10个小时
工作温度:-40°C to +60°C加速度限制:500g


(5)物理规格
外形尺寸:见下表环境评级:IP 66
外壳材料:热塑性塑料


(6)尺寸规格(其他尺寸可以定制)
适用的轴径A(mm)B(mm)C(mm)D(mm)重量(g)
23mm-30mm30555512.5大约110
30mm-43mm43685512.5大约215

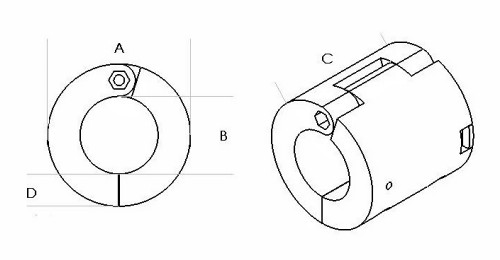

HTA-T200 无线扭矩传感器的尺寸图
以上尺寸规格仅供参考,可根据客户设备转动轴轴径大小设计定制。


      四、HTA-T200 传感器的产品图

产品图

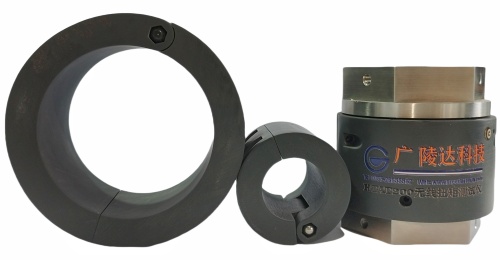

HTA-T200 无线扭矩传感器不同尺寸参考HTA-T200 无线扭矩传感器

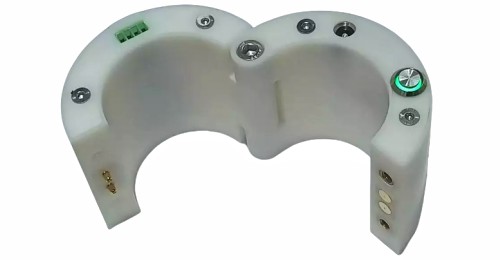

不同尺寸(参考)产品示意图

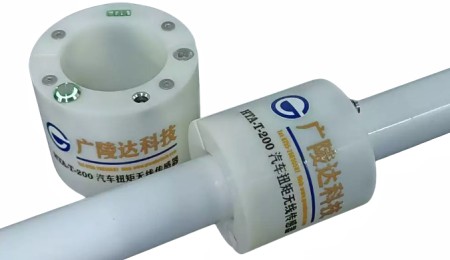

HTA-T200 无线扭矩测试仪HTA-T200 用于汽车转动轴扭矩测试

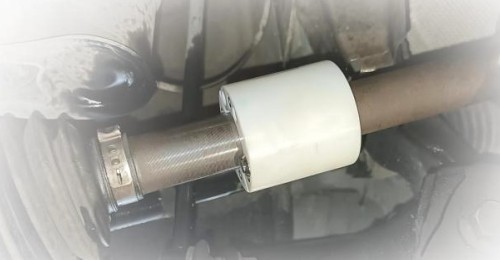

产品示意图用于汽车转动轴扭矩测试
