德国 Gigahertz-Optik ISD-15-BTS2048-VL 是一款用于 LED 测试和系统集成的紧凑型积分球光谱辐射计系统：
• 直径 15 cm 积分球、辅助灯、防尘测量端口（玻璃圆顶）、2π 几何形状；
• 脉冲和连续波测量；
• 快速快门（电子快门），积分时间极短 (2 µs)；
• 配备BiTec传感器* 的高端光谱辐射计，可快速准确地测量光通量、光谱辐射功率、CCT、CRI 等。
高品质的 BTS2048系列CCD光谱仪是国际公认的高端产品。它是市场上最紧凑的光谱辐射计之一，可在许多应用中直接进行系统集成，而无需昂贵且可能降低测量质量的光导。其特征之一是其扩散器窗口，允许直接安装到积分球（例如ISD-15）上以测量光通量。有关BTS2048-VL 的更多详细信息可以在相应的数据表中找到。该装置还有BTS2048-VL-TEC热电冷却版本。
BTS2048 非常适合用于工业 LED 分级。特别是，它可用于执行 CIE S025 或 DIN 5032-9 规定的 LED 时间同步脉冲测量。当想要考虑测量中的热效应时，这是必要的（另请参阅有关SSL/LED 测试的技术文章）。 CCD 传感器的所有像素（电子快门）的瞬时电子归零设置与其触发接口相结合，可实现 BTS2048 测量和 LED 电流供应之间的完美同步。该器件还具有极宽的动态范围，最短积分时间仅为 2 µs。这比传统设备（通常为毫秒）短 1000 倍，从而可以实现 OD3 因子。此外，内部 OD1 和 OD2 滤波器将动态范围提高了高达 9 个数量级，并且快速以太网接口提供了快速的数据传输。为了让用户将该设备集成到他们的系统中，BTS2048 系列提供了功能强大的S-SDK-BTS2048软件开发套件。
*其独特功能之一是 Gigahertz-Optik 开发的创新BiTec 传感器，该传感器由 V(lambda) 过滤硅光电二极管和光谱辐射计单元组成。这使得它极其线性、稳定和快速，因此保证了更高的测量精度，而且不会带来任何缺点。两个传感器都可以独立使用，并且传感器的相互校正有利于准确性、速度和多功能性（参见有关 BTS 技术的文章）。
BTS2048可以直接与积分球结合来测量发光强度。积分球和光谱仪设计紧凑、重量轻且无需连接光导，形成一个整体模块，可以方便地集成到前端和后端 LED 分档的完整测试系统中。它作为完全校准的模块提供。该模块可以作为单个实体进行重新校准。无需连接光导，可方便地进行重新校准，且不确定性较低。BN-LHSF-2P-20 2pi 校准灯可用于使用随附的用户软件直接在测试系统中执行重新校准。
Gigahertz Optik GmbH 的积分球构造套件允许定制，从而使积分球尽可能适应特定应用。
ISD-15-V01 具有许多特性，使其非常适合与 BTS2048 光谱辐射计结合进行光通量测量。它的直径为 150 毫米（6 英寸），在 2Pi 接受度和光通量方面提供了良好的折衷，以实现高灵敏度。直径 35 毫米的测量端口具有刀刃，可不受限制地进入光线。测量端口后面集成了一个透明圆顶，以保护球体涂层免受工业环境中的污染。该球体具有辅助灯以补偿自吸收效应。辅助灯的照明是通过漫射窗完成的。
光度测量设备的一项基本质量特征是其精确且可追溯的校准。 ISD-15-V01 -BTS2048-VL 2pi 光通量光谱辐射计在 Gigahertz-Optik 的 DAkkS 认证 (DK-15047-01-00) ISO/IEC 17025 校准实验室 进行光谱响应度和光谱辐照度校准。使用积分球中具有 2pi 辐射特性的BN-LHSF-2P-20校准灯进行校准。每个设备都带有各自的校准证书。
Gigahertz-Optik 提供 S-SDK-BTS2048 软件开发套件，用于将 ISD-15-BTS2048-VL 2pi 光通量光谱辐射计与用户 LED 测试系统的系统软件集成。
| 产品图 | |
 |  |

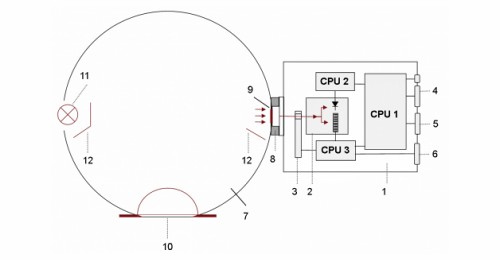

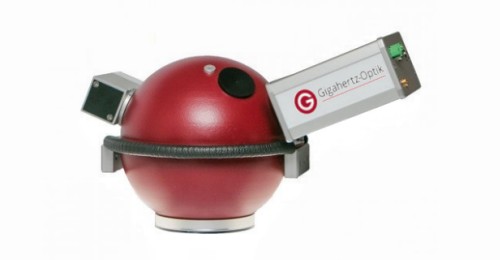

| ISD-15-BTS2048-VL 用于 LED 测试和系统集成的紧凑型积分球光谱辐射计系统 | 1) BTS2048-VL 2) BiTec 传感器，带 Si 光电二极管、CCD 光谱仪 3) 带 OD1、OD2 和快门的滤光轮 4) USB 2.0 接口 5) 高速以太网接口 6) 触发输入/输出 7) 球体表面扩散器 8 ) 带防护圆顶窗和刀口设计的测量端口 11) 辅助灯 12) 挡板 |
 |  |

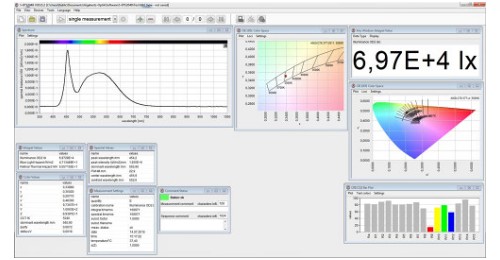

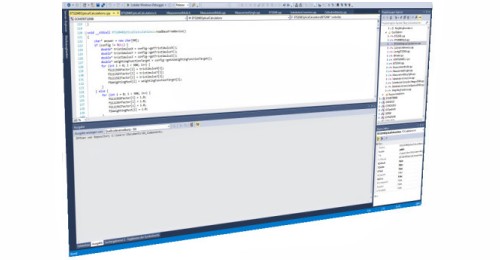

| S-BTS2048应用软件 | S-SDK-BTS2048软件开发套件 |
| （1）常规 | |||
| 简短的介绍： | 2pi 光通量光谱仪作为 LED 测试系统的集成模块，用于基于光通量、光谱、颜色和显色指数的 LED 前端和后端测试。 | ||
| 主要特点： | 积分球直径为 15 厘米，测量端口为 35 毫米，可防止污染。高品质CCD传感器光谱辐射计。 | ||
| 测量范围： | 光通量：积分 0.03 mlm 至 100 klm，典型白光 LED 的光谱：2 lm 至 16000 klm； | ||
| 光谱辐射通量：1E-7 W/nm 至 7E2 W/nm； | |||
| 光谱范围：350 nm 至 1050 nm。 | |||
| 典型应用： | 用于集成到 LED 测试系统中的 2pi 光通量光谱辐射计。 LED 电路板、LED 矩阵、LED 射灯的在线质量保证。 | ||
| 校准： | 工厂校准。可追溯至国际校准标准。 | ||
• S-SDK-BTS2048：BTS2048 变体的软件开发套件。
• BN-LHSF-2P-20：2π 光谱通量、总通量和 CCT 校准标准灯。
• S-BTS2048：BTS2048 变体的应用软件。
• TPI21-TH：用于测试 LED 和 LED 组件的测量系统。
